Детали
16
313071M
Детали
11
13c
13b
11
19
21
18
1
20
6
5
28
20
7
14
13a
10
36
27
23
8
26
9a
9b
9c
22
15
17
16
6
10
3
2
2
3
7
8
3
4
3
4
9
1
3
3
3
3
3
3
11
11
11
12
10
4
ti11194a

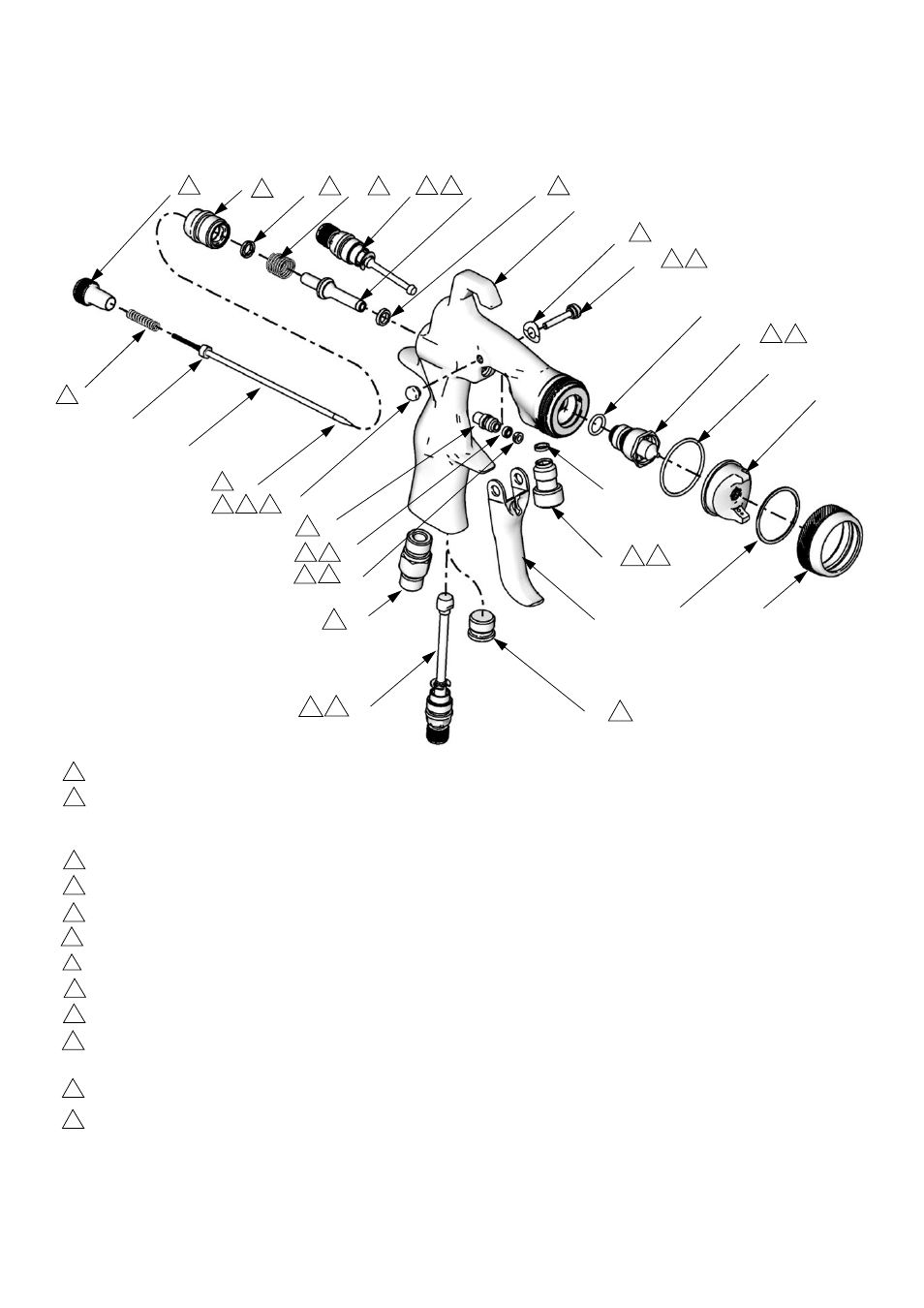

Перед установкой сопла (11) нажмите пусковой курок.
Вставьте диффузор (15), направив скошенный конец к
задней части пистолета. Вставьте П-образную манжету (16),
направив открытый конец к передней части пистолета.
Нанесите смазку.
Нанесите слабую фиксирующую пасту для резьбы.
Нанесите сильную фиксирующую пасту для резьбы.
Затяните с усилием 9,6–10,2 Н•м (85–90 дюйм-фунтов).
Затяните с усилием 1,7–2,2 Н•м (15–20 дюйм-фунтов).
Затяните с усилием 19,8–20,9 Н•м (175–185 дюйм-фунтов).
Затяните с усилием 17,5–18,6 Н•м (155–165 дюйм-фунтов).
Установите, повернув блок клапана против часовой стрелки
до упора.
Затяните с усилием 23,2–24,3 Н•м (205–215 дюйм-фунтов).
Затяните с усилием 0,3 Н•м (3 дюйм-фунта).
1
2
3
4
5
6
7
8
9
10
11
12
2
3
11
5
