Сборка – Инструкция по эксплуатации Graco AirPro pressure
Страница 15
Ремонт
313071M
15
Сборка
1. Установите блок регулировочного
воздушного клапана (5), повернув клапан
против часовой стрелки до упора. Затяните
с усилием 9,6–10,2 Н•м (85–90 дюйм-фунтов).
2. Установите блок впускного воздушного
клапана (27), повернув клапан против часовой
стрелки до упора. Затяните с усилием
23,2–24,3 Н•м (205–215 дюйм-фунтов).

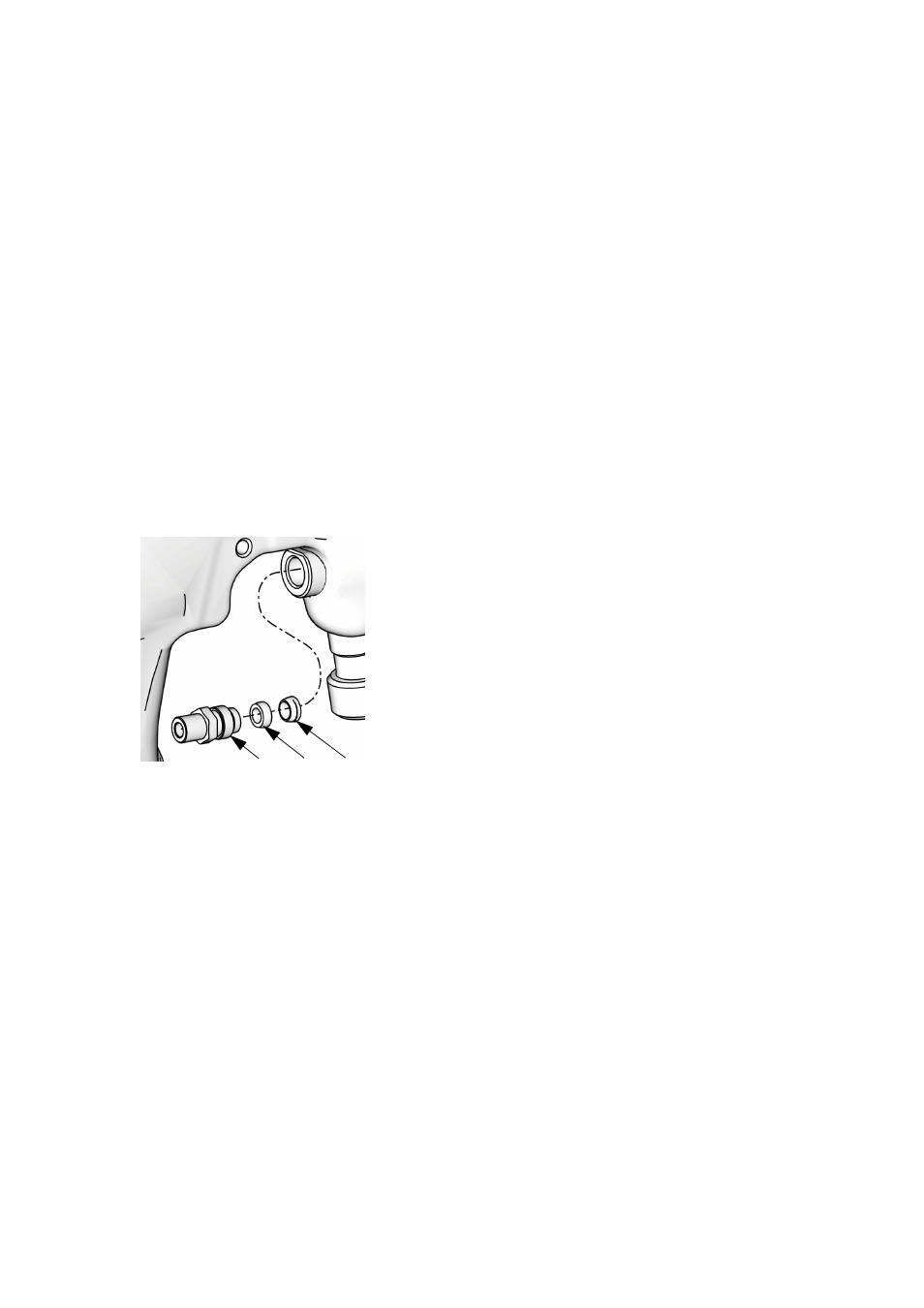

3. Нанесите смазку на диффузор П-образной
манжеты (15) и уплотнение П-образной
манжеты (16). Установите диффузор (15),
направив скошенный конец к задней части
пистолета. Установите уплотнение
П-образной манжеты (16), направив
открытый конец к передней части
пистолета. Установите уплотнительную
гайку (17). Затяните с усилием 0,3 Н•м
(3 дюйм-фунта).
4. Установите волнистую шайбу (18), направив
вогнутую сторону к корпусу пистолета.
Нанесите смазку и фиксирующую пасту для
резьбы на штифт пускового курка (10).
Установите пусковой курок (10), штифт
пускового курка (21) и гайку пускового
курка (22). Затяните с усилием 1,7–2,3 Н•м
(15–20 дюйм-фунтов).
5. Установите блок воздушного клапана (6),
пружину (28) и гайку (7). Затяните с усилием
19,8–20,9 Н•м (175–185 дюйм-фунтов).
6. Установите иглу (9) и пружину (26). Слегка
смажьте и установите регулировочный
клапан жидкости (8).
7. При замене сопла (11) нажмите пусковой
курок пистолета. Затяните с усилием
17,5–18,6 Н•м (155–165 дюйм-фунтов).
8. Установите блок воздушной головки (13)
и стопорное кольцо (14).
15
16
17
ti11226a
