Экраны настройки
81
• «Tank Shape» [Форма цистерны]: выберите «Vertical» [Вертикальная] (по умолчанию), «Cylinder»
[Цилиндрическая] или «Obround» [Овальная]. Для цилиндрических и овальных цистерн нужны
дополнительные сведения о габаритах (Р
ИС . 102).
ПРИМЕЧАНИЕ.
• Если цистерна цилиндрическая, но находится в вертикальном положении, выберите
«Vertical» [Вертикальная].
• У цилиндрических цистерн не может быть расширенных концов.
Форма цистерны
В вертикальных цистернах используется показатель емкости цистерны для расчета ее объема. В овальных
и цилиндрических цистернах используются габариты цистерны для расчета ее объема.
1. Если все требуемые для цистерны сведения были указаны, нажмите кнопку «OK» [OK], чтобы закрыть
окно и сохранить изменения. Цистерна добавится в список (Р
ИС . 103).
2. Чтобы изменить профиль цистерны (Р ИС . 103), выделите цистерну на экране «Tanks» [Цистерны]
(Р ИС . 103).
Примечание. Если профиль цистерны уже настроен с контрольно-измерительным прибором
(КИП) уровня цистерны (КИП уровня цистерны см. в разделе «Экран «Tank Level Monitor (TLM)»
[Контрольно-измерительный прибор (КИП) уровня цистерны]» на стр. 84), изменение профиля
цистерны приведет к загрузке нового профиля на КИП во время следующего взаимодействия с ПК.

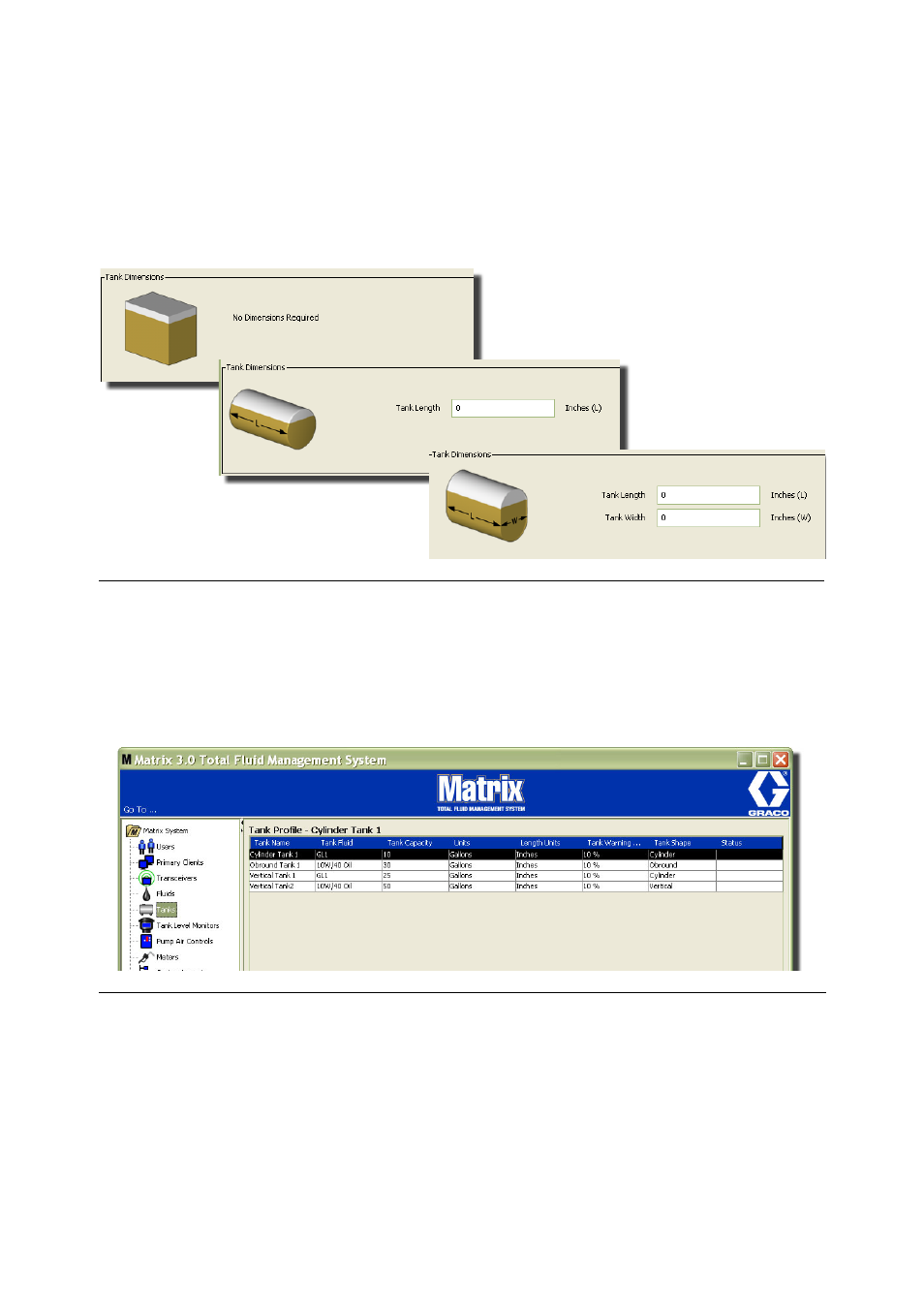

Р ИС . 102
Р ИС . 103
Вертикальная форма
Цилиндрическая форма
Овальная форма
