Ремонт
Установка Установка Установка передней передней передней крышки крышки крышки
1. Счистите весь мусор с сопряженных поверхностей
прокладки на передней крышке (12) и корпусе
насоса (1), затем очистите их с помощью ацетона
или тормозного очистителя, чтобы удалить остатки.
Это важно для обеспечения герметичности.
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Чтобы обеспечить герметичность
уплотнения, корпус насоса и передняя крышка не
должны содержать загрязнений, мусора и остатков
загрязняющих веществ.
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Отверстия в передней крышке
(12), прокладке(11) и корпусе расположены
ассиметрично. Благодаря этому прокладка
и крышка перемещаются только в одном
направлении.
2. Выровняйте отверстия в прокладке (11) с
отверстиями в крышке (12). Установите прокладку
в крышку.
3. Выровняйте переднюю крышку (12) и прокладку (11)
с корпусом насоса (1), установив винт с головкой с
углублением под ключ (14) и шайбу (13)в верхнее
отверстие и привинтив его к корпусу насоса.
4. Установите оставшиеся винты (14) и шайбы
(13) передней крышки. Затяните винты в
противоположную сторону с усилием 2,8 Н•м
(25 дюймофунтов) на насосах EP3 и 4,0 Н•м (35
дюймофунтов) на насосах EP4.
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Следите за тем, чтобы не
перетянуть винты передней крышки. Это приведет
к деформации прокладки и появлению утечек в
насосе.
Смазка Смазка Смазка насоса насоса насоса
ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ
Корпус насоса изготовлен из алюминия. Чтобы
предотвратить истирание, продуйте резьбу
сжатым воздухом, прежде чем устанавливать
фитинги или крепления.
1. Оберните резьбу сливной пробки (17) ПТФЭ
лентой и установите пробку.
2. Оберните резьбу смотрового стекла (16) ПТФЭ
лентой и установите стекло.
3. Используя заливочную воронку, заливайте
смазочное масло для шланга через
вентиляционное отверстие до уровня, заметного
через смотровое стекло. Уровень масла не
должен превышать среднюю точку ролика.
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Не Не Не переполняйте. переполняйте. переполняйте.
Переполнение корпуса насоса смазочным
маслом для шланга приведет к повышению
давления с последующей утечкой масла через
крышку или участок зажима. Правильный объем
смазочного масла для своей модели насоса см.
в таблице ниже. Предварительное измерение
подходящего объема поможет предотвратить
переполнение.
Модель Модель Модель насоса насоса насоса Объем Объем Объем масла масла масла
для для для шланга шланга шланга
(приблизительно) (приблизительно) (приблизительно)
EP3016, EP3019 1 л (0,25 галлона)
EP4025, EP4029 2 л (0,5 галлона)

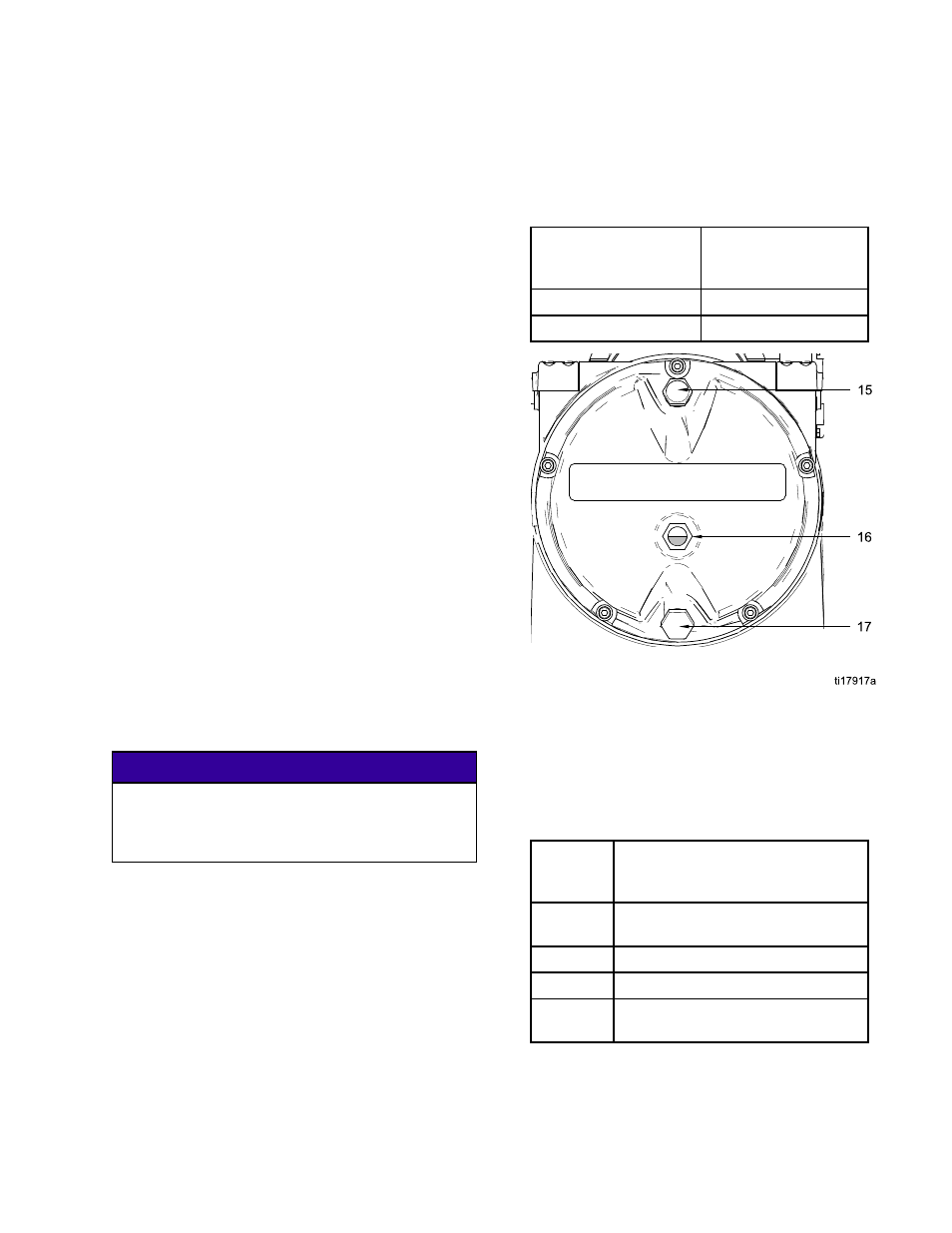

Figure 12 Уровень масла для шланга через
смотровое стекло
ПРИМЕЧАНИЕ.
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Более высокие скорости работы
обеспечивают более интенсивную смазку, в
результате чего вероятно разбрызгивание
масла. При работе на скорости 85 об/мин или
больше сократите объем масла для шланга, как
показано в таблице ниже.
Рабочая Рабочая Рабочая
скорость
скорость скорость
(об/мин)
(об/мин) (об/мин)
Объем Объем Объем масла масла масла для для для шланга шланга шланга
0–84 В соответствии с рекомендациями
в таблице выше.
85–104 70 % рекомендованного объема
105–114 60 % рекомендованного объема
115 и
выше 50 % рекомендованного объема
4. Оберните резьбу вентиляционной пробки (15)
ПТФЭ лентой и осторожно ввинтите пробку в
вентиляционное отверстие.
