Удаление ролика – Инструкция по эксплуатации Graco EP4_repair
Страница 11
Advertising
Ремонт
Удаление
Удаление
Удаление ролика
ролика
ролика
1.
С помощью клещей для внешних пружинных
колец снимите предохранительное кольцо (9)
ролика с передней стороны эксцентрикового
вала (7). Снимите второй вкладыш (10) с
вала.
2.
Потяните за ролик (102) и снимите его с вала.
Он должен легко сниматься.
3.
Только в насосах EP3.
Снимите второй
вкладыш (10) с вала. Удалите второе
предохранительное кольцо ролика (9).
4.
Осмотрите внутреннюю и внешнюю
поверхности ролика (102), в случае износа
или повреждения произведите замену.

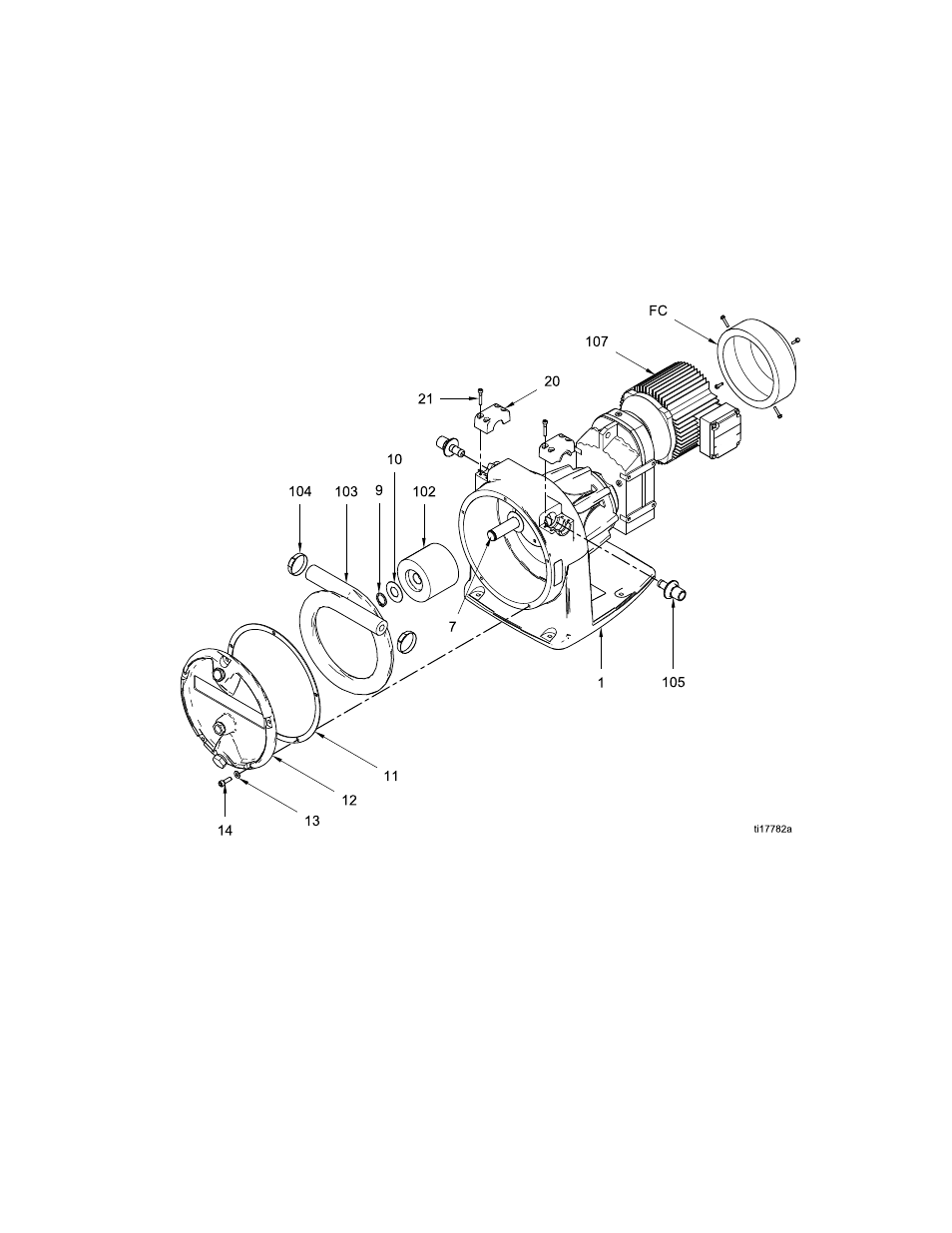

Figure 5
Удаление шланга и ролика
3A2067C
11
