Ремонт
Удаление Удаление Удаление эксцентрикового эксцентрикового эксцентрикового вала вала вала
1. С помощью клещей для внешних пружинных
колец снимите предохранительное кольцо
эксцентрикового вала (8) с выходного вала
двигателя (2). См. рис. 6.
2. Удалите эксцентриковый вал (7) из выходного
вала двигателя. Убедитесь,
Убедитесь, Убедитесь, что что что шпонка шпонка шпонка
эксцентрикового эксцентрикового эксцентрикового вала вала вала (6) (6) (6) осталась осталась осталась на на на месте. месте. месте.
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Чтобы отсоединить
эксцентриковый вал от выходного вала
двигателя, возможно, понадобится
приспособление для вытягивания.
Удаление Удаление Удаление выходного выходного выходного вала вала вала двигателя двигателя двигателя
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Выходной вал двигателя
удерживается на месте с помощью
предохранительного кольца (3), расположенного
за внешним уплотнением П-образного сечения (4).
Прежде чем удалять предохранительное кольцо,
необходимо удалить внешнее уплотнение. При
удалении уплотнения вероятно его повреждение,
поскольку уплотнение удерживается на месте
посредством тугой прессовой посадки.
1. Используя отвертку для винтов с плоской
головкой, удалите внешнее уплотнение
П-образного сечения (4).
2. С помощью клещей для внутренних
пружинных колец извлеките
предохранительное кольцо (3) из корпуса
насоса (1).
3. Удалите четыре винта (109) и шайбы (108),
удерживая узел редуктора и двигателя (107) в
корпусе насоса (1). Снимите узел редуктора
и двигателя, чтобы обеспечить доступ
к внутреннему уплотнению П-образного
сечения (5). Убедитесь,
Убедитесь, Убедитесь, что что что шпонка шпонка шпонка
выходного выходного выходного вала вала вала двигателя двигателя двигателя осталась осталась осталась на на на месте месте месте
(106). (106). (106).
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Чтобы получить информацию
касательно ремонта двигателя и редуктора,
обратитесь в компанию SEW-Eurodrive.
4. Удалите внутреннее уплотнение П-образного
сечения (5). При удалении уплотнения
вероятно его повреждение, поскольку
уплотнение удерживается на месте
посредством тугой прессовой посадки.
5. Ударьте по валу (2) с конца редуктора
резиновым молотком, чтобы вытолкнуть вал
через переднюю часть корпуса насоса (1).

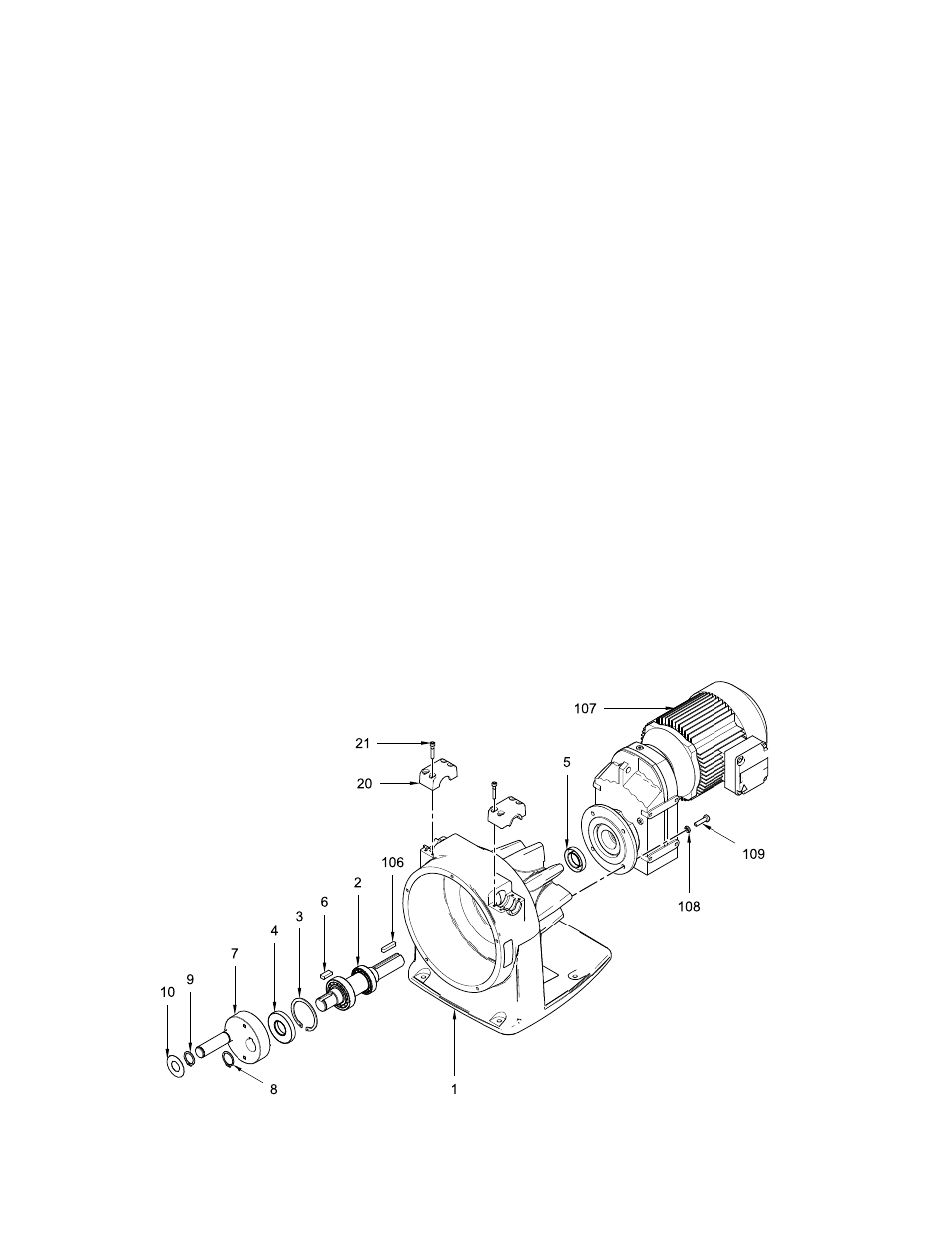

Figure 6 Удаление эксцентрикового и выходного вала двигателя
12 3A2067C
