Ремонт
Снятие Снятие Снятие шланга шланга шланга
1. См. рис. 5, стр. 11. Удалите винты,
удерживая крышку вентилятора двигателя (FC).
Поворачивайте вентилятор вручную, пока ролик
(102) не остановится в нижней части корпуса
насоса (1) в положении на 6 часов.
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ. Для насосов с низкими
оборотами и редукторов с большим
передаточным числом, возможно, потребуется
несколько раз повернуть вентилятор двигателя,
чтобы переместить ролик в положение на 6
часов.
2. Удалите четыре винта (21) из каждого
зазубренного хомута (20) во впускном и
выпускном отверстиях насоса и снимите хомуты.
3. Только в насосах EP4. Удалите верхнюю часть
установочной шайбы зазубренного фитинга и
сохраните ее для повторного использования.
Нижняя часть шайбы приварена, и ее удаление
невозможно.
4. Если возможно, обеспечьте установку хомутов
шланга (104) таким образом, чтобы стыковочная
часть находилась сверху. Прорежьте
хомут с помощью слесарной ножовки или
вращающегося инструмента. Следите за тем,
чтобы не повредить шланг (103) или корпус
насоса (1).

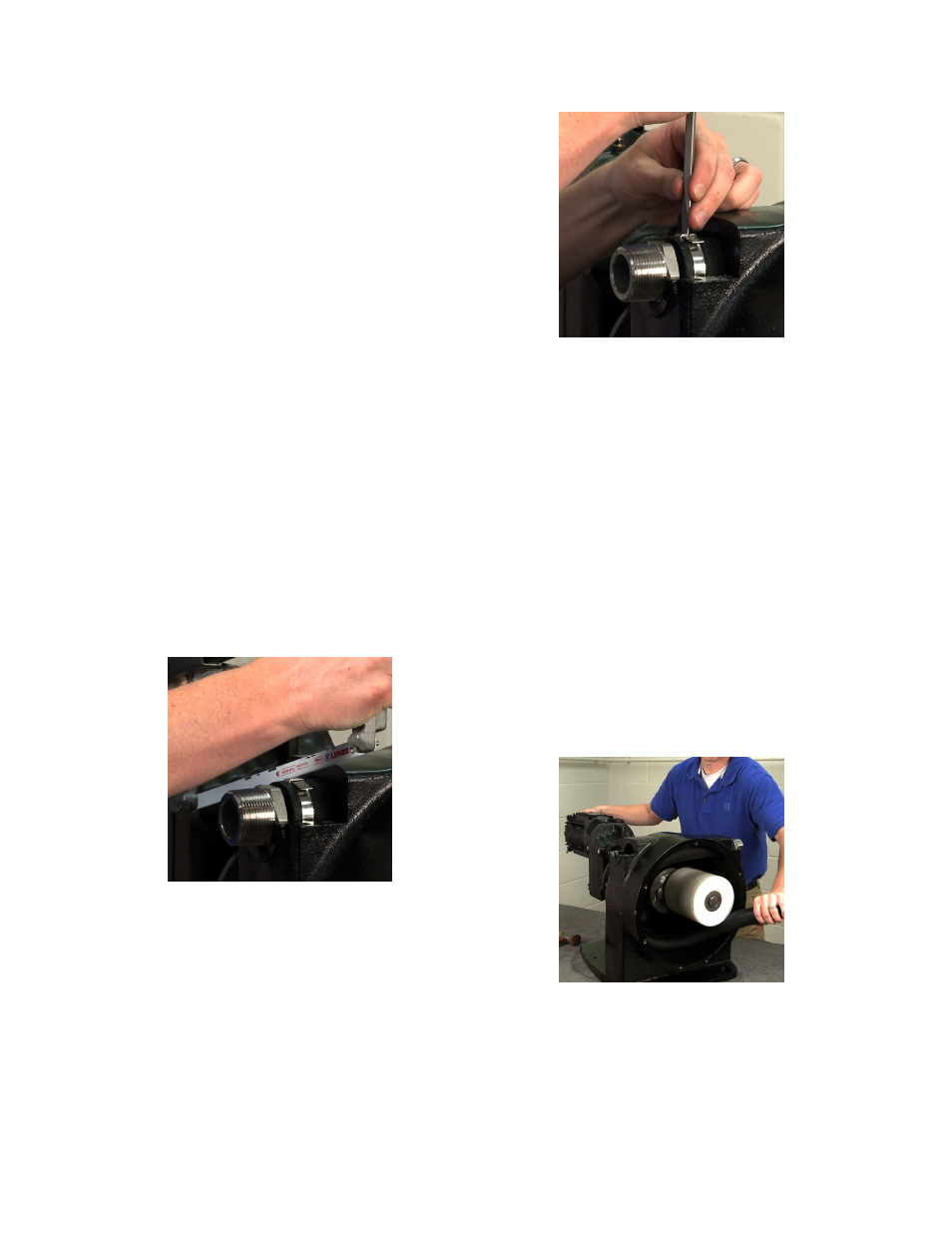

Figure 2 Резка хомута
5. Используя отвертку, удалите хомут, а затем
обод.
Figure 3 Удаление хомута
6. Узел шланга прочно устанавливается на место
в корпусе насоса (1). Поместите гладкий
металлический стержень малого диаметра в
зазубренные фитинги (105) и приподнимите
узел шланга для его освобождения. Оттяните
шланг таким образом, чтобы он выступал
приблизительно на 51–76 мм (2–3 дюйма).
7. Удалите один зазубренный фитинг (105) из
шланга (103).
8. Возьмитесь за шланг (103) с внутренней стороны
корпуса насоса (1) и протолкните его в корпус.
Центр шланга будет все еще удерживаться
роликом, установленным в положение на 6
часов.
9. Удалите второй зазубренный узел, как описано
выше.
10. Поворачивайте двигатель вручную до тех пор,
пока ролик (102) не сожмет шланг (103). Это
произойдет приблизительно в положении на 3
или 9 часов.
Figure 4 Ролик в положении на 3 часа
11. Протолкните другой конец шланга в корпус
насоса (1).
12. Удалите и безопасным способом утилизируйте
отработанный шланг. Придерживайтесь
политики утилизации отходов, принятой на
вашем предприятии.
