Инструкция по эксплуатации Graco XM 255684
Страница 25
Спецификация деталей
3A0341F
25
Комплект деталей дистанционного
смесительного коллектора 256980
★ Детали, используемые для установки любой комбинации
из одного шланга диаметром 1/2 дюйма, двух шлангов
диаметром 3/8 дюйма и одного шланга диаметром
1/4 дюйма.
†
Деталь, входящая в комплект деталей для ремонта
смесительного коллектора 256238.
*
Инструкции по ремонту см. в руководстве 313343.
✿ Деталь, отсутствующая на иллюстрациях.

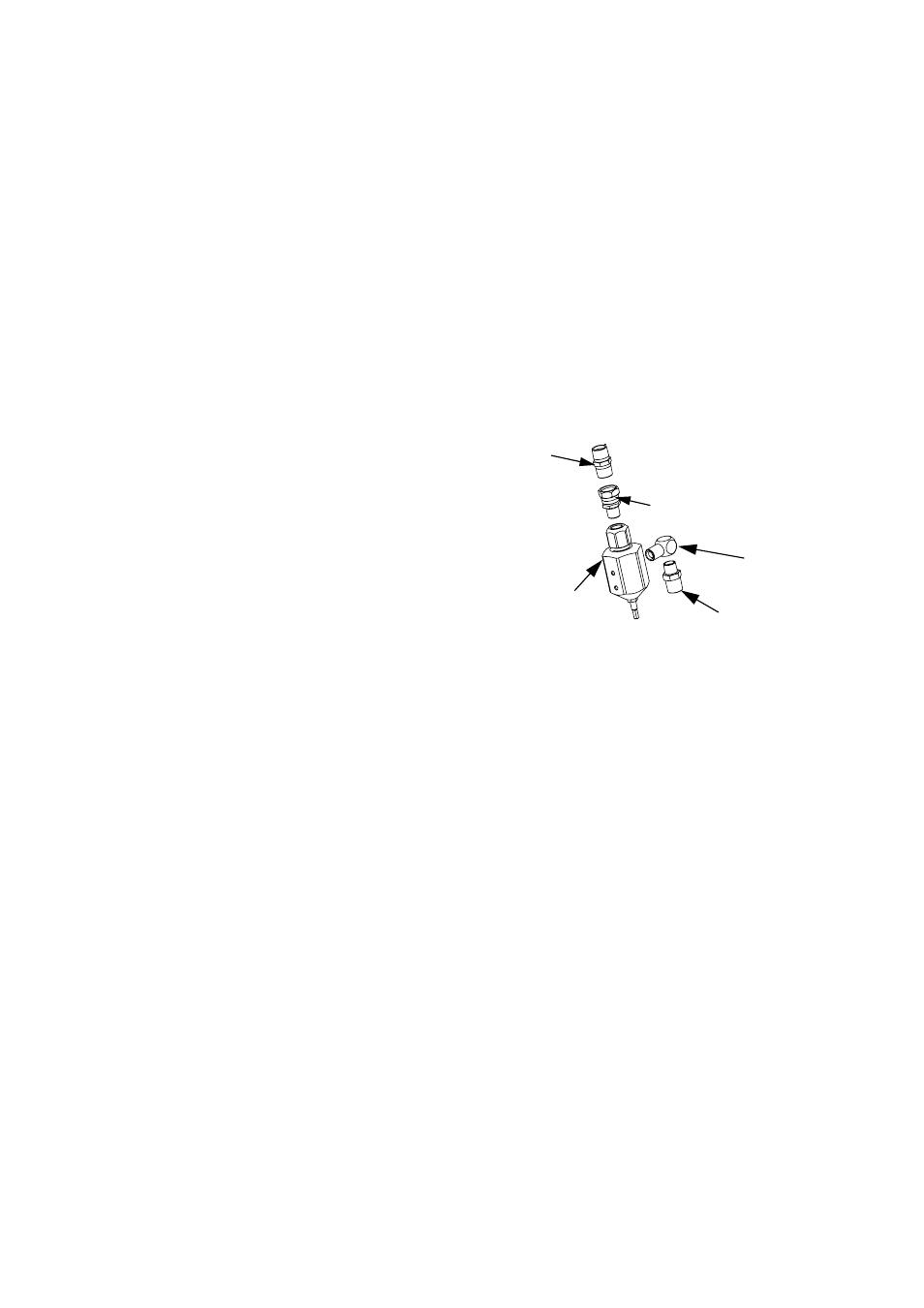

Комплект деталей ограничителя для
дистанционного коллектора 24F284
Справо-
чный
номер
Номер по
каталогу Описание
Кол-во
13
117623
ГАЙКА колпачковая, 3/8—16 UNC
2
23
15R380
РУКОЯТКА зеленая
1
24
15J916
РУКОЯТКА синяя
1
31
156684
ШТУЦЕР переходной
2
32
★
158491
НИППЕЛЬ, 1/2 NPT
2
33
★
159239
НИППЕЛЬ трубный; 1/2 x 3/8 NPT
5
45
★
162449
НИППЕЛЬ; 1/2 x 1/4 NPT
2
101
262522
РАМА дистанционного
коллектора
1
102
15R529
БЛОК распределения жидкости
2
103*
255278
КЛАПАН обратный запорный
(вкл. деталь 11, см. стр. 23)
2
108†
121139
КОЛЬЦО уплотнительное
2
109
121295
ВИНТ с головкой под
торцовый ключ
8
110
111801
ВИНТ с шестигранной головкой,
5/16—18
4
111
100361
ЗАГЛУШКА для трубы
2
112
551387
МАНОМЕТР жидкостный
1
113
162505
ШТУЦЕР; наружная резьба
3/8 внутренняя резьба 1/2
1
114
222200
КЛАПАН ограничительный
1
115
155699
КОЛЕНО наружное; 3/8—18 NPT
1
116
156849
НИППЕЛЬ трубный;
2 x 3/8—18 NPT
1
117
164672
ПЕРЕХОДНИК; 3/8—18 NPT x
1/4—18 NPSM
1
118
❄
126786
̴̧̪̬̰̱̲̾͂̾ͅ
͕͇͔͊͗͏͞͏͙͔͕͕͇͖͇͔͇͌͒ͣ͊͑͒
1
Справо-
чный
номер
Номер по
каталогу Описание
Кол-во
32
★
158491
НИППЕЛЬ, 1/2 NPT
1
33
★
159239
НИППЕЛЬ трубный; 1/2 x 3/8 NPT
1
113
162505
ШТУЦЕР; наружная резьба 3/8 x
внутренняя резьба 1/2
1
114
222200
КЛАПАН ограничительный
1
115
155699
КОЛЕНО наружное; 3/8—18 NPT
1
116
156849
НИППЕЛЬ трубный;
2 x 3/8—18 NPT
1
117
164672
ПЕРЕХОДНИК; 3/8—18 NPT x
1/4—18 NPSM
1
118
❄
126786
̴̧̪̬̰̱̲̾͂̾ͅ
͕͇͔͊͗͏͞͏͙͔͕͕͇͖͇͔͇͌͒ͣ͊͑͒
1
32
113
114
115
33, 116 или 117
