Эксплуатация
3A0341F 17
Дополнительная рециркуляция
На сторонах A è B имеются отверстия для рециркуляции
жидкостей в емкости для подачи.
Для обеспечения дистанционной рециркуляции следует
установить запорные обратные клапаны 255278 на
переднюю панель узла смесительного коллектора. Это
качественные шаровые обратные клапаны из карбида,
предназначенные для закрытия в режиме распыления
без протечек.
Для регулировки скорости потока жидкостей в емкости
для подачи следует использовать регулируемые
ограничительные клапаны 222200.
ПРИМЕЧАНИЕ.
Если рециркуляционные клапаны используются
дистанционным образом ниже дозировочных клапанов,
система не может осуществлять автоматический контроль
рециркуляционных клапанов на предмет надлежащего
закрытия и отсутствия протечек в режиме распыления.
Если рециркуляционные клапаны протекают в ходе
распыления, коэффициент смешивания будет
ненадлежащим без индикации. Более подробные сведения
см. в инструкции по эксплуатации краскопультов XM 312359.

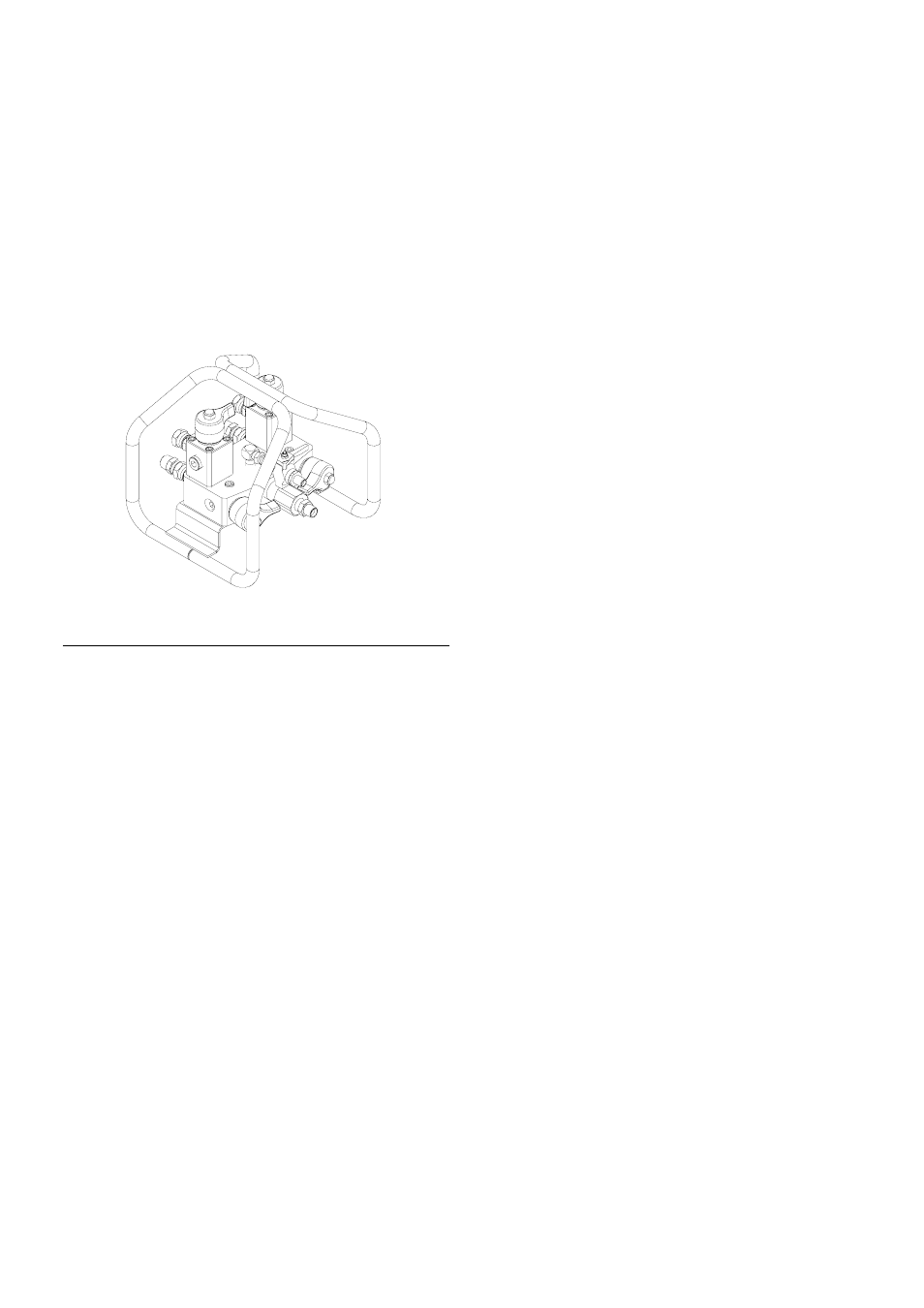

Р ИС . 5. Рециркуляция с применением
дистанционного смесительного коллектора
