Техническое обслуживание
3A0341F 21
Техническое обслуживание
Очистка статических
смесителей
См. Р ИС . 1, стр. 7. Обычно корпусы двух статических
смесителей (S, номер по каталогу 262478) подключены
к переходнику (V) статического смесителя на
соединительном шланге (L). На данных корпусах
присутствуют пластмассовые смесительные элементы,
выпускаемые в упаковках по 25 шт. (W, номер по
каталогу 248927).
Для очистки корпуса и замены смесительного элемента
нужно выполнить следующие действия.
1. Снимите давление (см. стр.12). Снимите корпусы (S)
смесителей с соединительного шланга (L) и гибкого
шланга (Т).
2. Закрепите корпус (S) смесителя в заземленных тисках.
Вытолкните смесительный элемент (W) со стороны
впускного отверстия.
3. В случае необходимости используйте сверло диаметром
1/2 дюйма для высверливания старой жидкости и
очистки смесительного элемента со стороны впускного
отверстия вниз по внутреннему буртику в области
выпускного отверстия.
4. Используйте кисточку для очистки корпуса (S) от мусора.
5. Установите новый смесительный элемент широким
концом вперед.

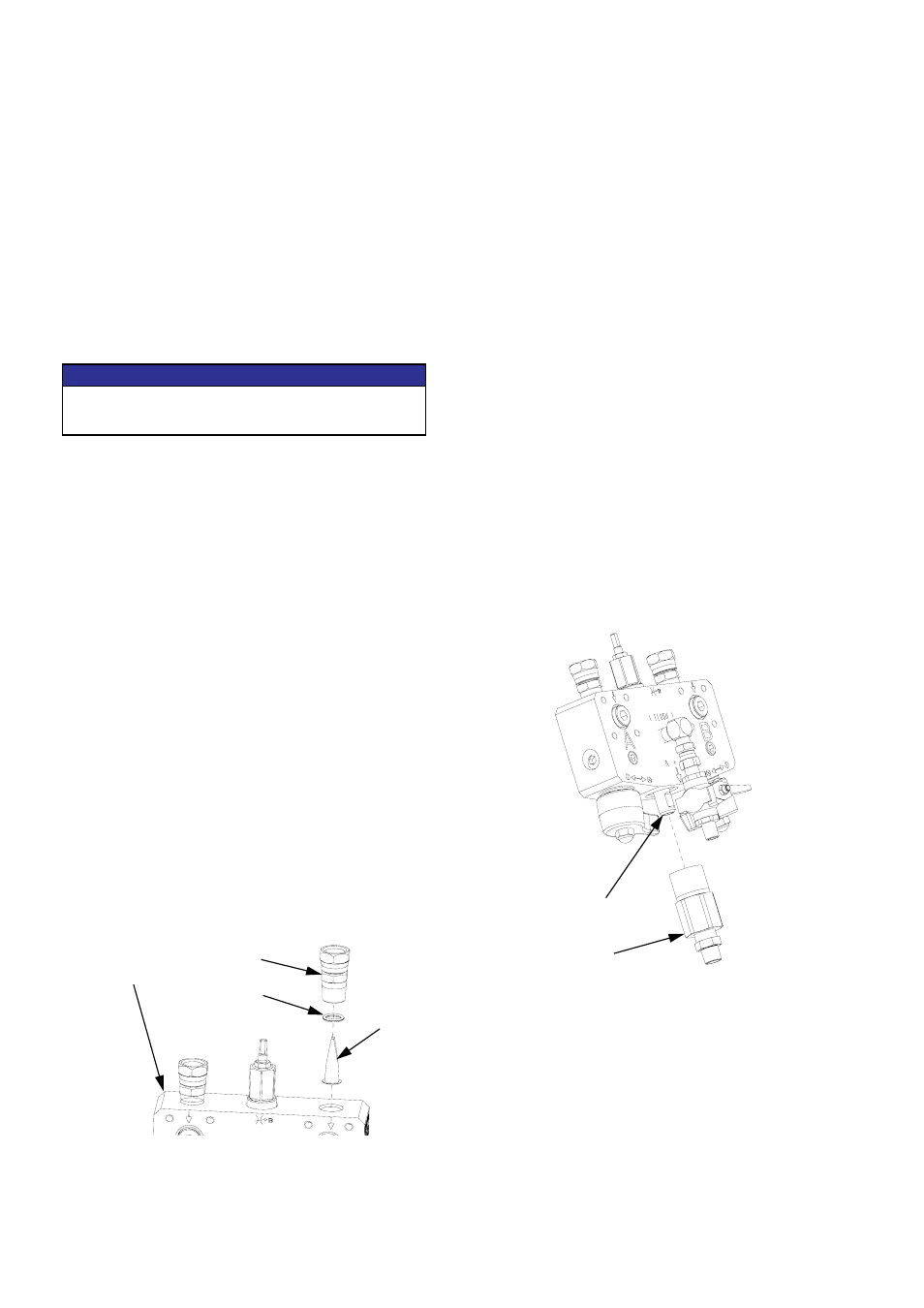

Очистка фильтра стороны B
ПРИМЕЧАНИЕ.
Приведенным ниже инструкциям необходимо следовать
только при использовании фильтра для жидкостей низкой
вязкости. См. раздел Вспомогательные приспособления,
стр. 28.
1. Снимите впускной штуцер B (31) с блока коллектора (1).
2. Извлеките треугольный фильтр (28) и фиксирующее
уплотнительное кольцо (29) с помощью остроносых
плоскогубцев.
3. Очистите или замените фильтр (28).
4. Установите на место фильтр (28) и белое пластмассовое
уплотнительное кольцо (29) с помощью инструмента
15T630, который входит в комплект деталей для
ремонта 256238.
ПРИМЕЧАНИЕ.
Уплотнительное кольцо (29) используется в качестве
фиксирующего кольца, а не уплотнения. Оно может быть
поцарапано или деформировано в результате вталкивания
фильтра (28) на место.
5. Установите впускной штуцер B (31) на блок
коллектора (1).
Очистка выпускного
отверстия смесительного
коллектора
1. Снимите выпускной фитинг (33), чтобы получить доступ
к центральной нагнетательной трубе B (9).
2. Очистите трубу (9) от наростов, которые могут
присутствовать на ее поверхности, внутри трубы
или вокруг нее.
3. Установите на место выпускной фитинг (33).
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае не используйте шарнирный штуцер на
входе в смеситель. Штуцер сожмет трубку, что приведет
к невозможности снятия смесительного элемента.
1
31
29
28
33
9
