Обозначение детали — ThermoLazer ProMelt
6 3A1995D
Обозначение детали — ThermoLazer ProMelt
*Баллон сжиженного нефтяного газа не поставляется компанией Graco. Баллон сжиженного нефтяного
газа должен быть сконструирован, произведен и промаркирован в соответствии с нормативами и
техническими требованиями, предъявляемыми к баллонам сжиженного нефтяного газа Министерством
транспорта (США), Национальным стандартом Канады CAN/CSA-B339 (баллоны, резервуары и трубы для
транспортировки опасных веществ), нормативами 2001 (S1 2001/1426) для транспортируемых емкостей под
давлением, Утверждением образца баллонов сжиженного нефтяного газа 1987 (SI 1987/116) (технические
нормы для утверждения образца) для баллонов типа EEC (согласно директивам Европейского сообщества
84/525/EEC, 84/526/EEC, 84/527/EEC).
ti15948a
N
S
R
AB
M
U
X
P
W
K
H
T
J
A C L
V
Z

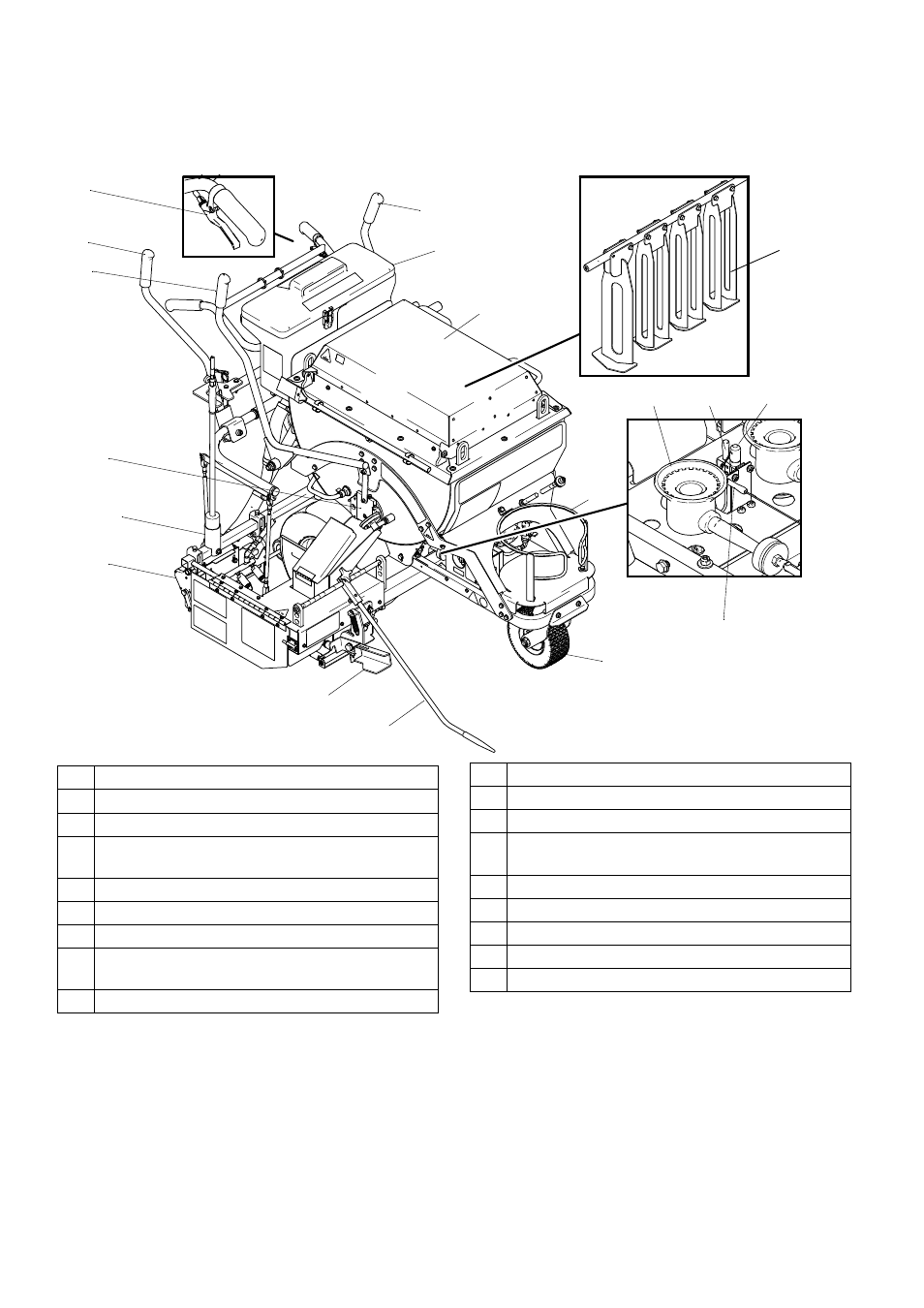

A Основные нагревательные горелки котла
С Растопочная горелка котла
H Направляющая труба
J Держатель баллона сжиженного нефтяного
газа
K Рычаг блока разравнивания
L Термоэлемент котла
M Блок подачи шариков
N Рычаг привода блока разравнивания/блока
подачи шариков
P Бункер шариков SplitBead ™
R Заслонка ControlFlow ™
S Рычаг привода заслонки ControlFlow ™
T Шина поворотного колеса Fat Track ™
U Рычаг блокировки переднего поворотного
колеса
V Поджигающий электрод котла
W Защитная крышка с защелками
X Рычаг привода смесителя
Z Смесители
AB Запальная горелка
