Блок подачи шариков
3A1995D
23

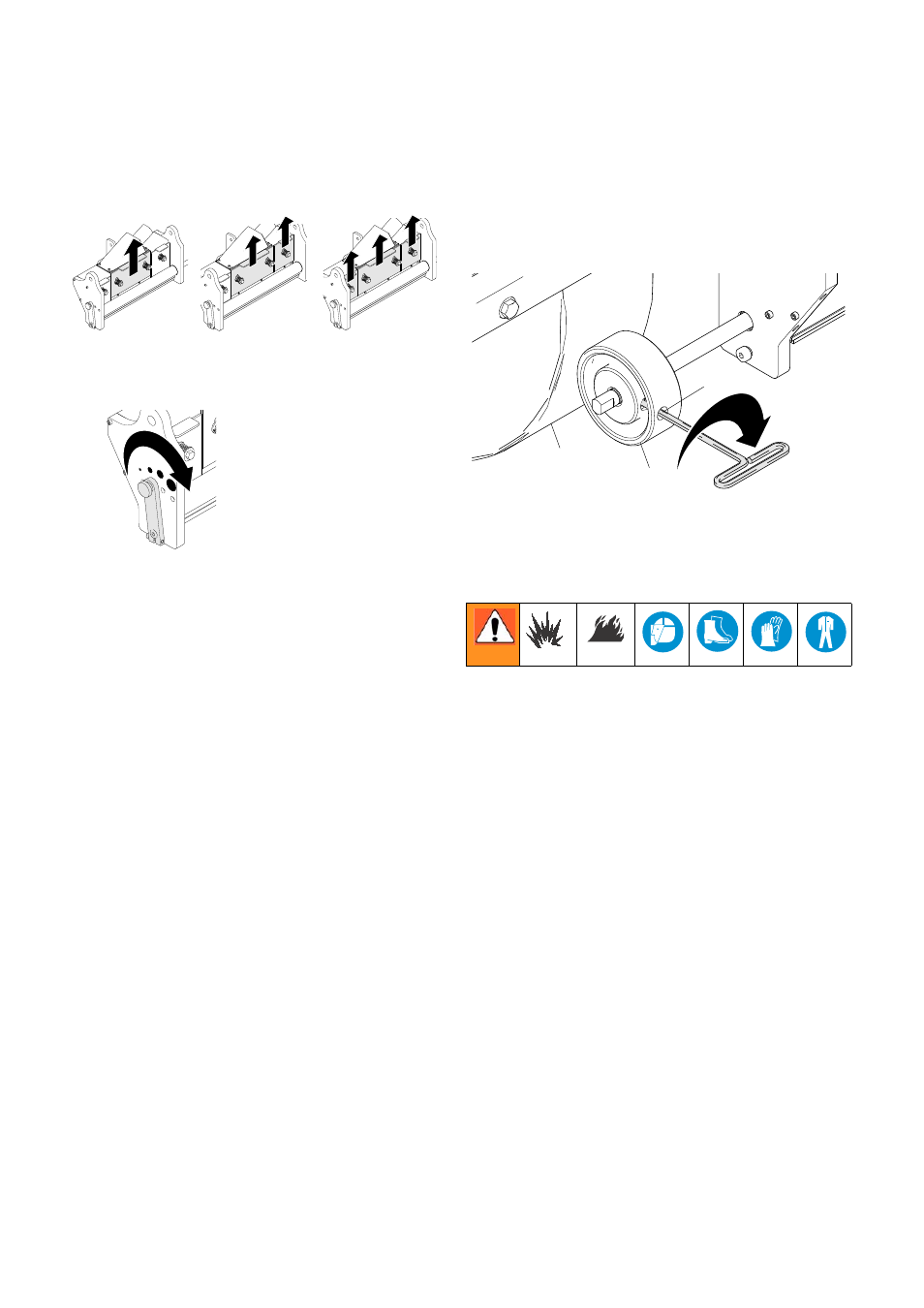

Блок подачи шариков
Блок подачи шариков имеет три дверцы, которые
можно открыть или закрыть для подачи шариков
полосами требуемой ширины.
Расход шариков можно отрегулировать с помощью
рычага расхода на внешней части блока подачи
шариков.
Добавление шариков в
бункер SplitBead
™
Нанесение одного вида шариков
1.
Отоприте и откройте дверцу бункера шариков
SplitBead
™
.
2.
Заполните обе стороны бункера шариками.
3.
Закройте и заприте дверцу бункера. Не
оставляйте шарики в бункере, шлангах и блоке
подачи на продолжительное время. Они
поглощают влагу, сцепляются с соседними
шариками и затвердевают.
Нанесение двух видов шариков
(Требуется установка комплекта для двух видов
шариков 24C528)
1.
Заполните левую камеру меньшего размера
шариками с элементами.
2.
Заполните правую камеру большего размера
стеклянными шариками.
3.
Закройте и заприте дверцу бункера. Не
оставляйте шарики в бункере, шлангах и блоке
подачи на продолжительное время. Они
поглощают влагу, сцепляются с соседними
шариками и затвердевают.
Колесо включения блока укладки
шариков
Правильная подача шариков обеспечивается при
непосредственном контакте приводного колеса
(27) с шиной (89). В случае ослабления и (или)
прокручивания приводного колеса (27) затяните
установочный винт (211) универсальным гаечным
ключом.
Нанесение материала на
поверхность
1.
Расположите устройство над требуемой
областью и ведите его прямо вперед до тех пор,
пока переднее колесо не зафиксируется в
центральном положении (при этом будет
слышен негромкий щелчок). Управляйте
движением устройства с помощью
направляющей трубы.
2.
Отведите устройство в начало требуемой
области и переведите блок разравнивания в
рабочее положение.
3.
Потяните рычаг привода заслонки
ControlFlow
™
(S) для термопластического
материала и залейте блок разравнивания
расплавом.
4.
Откройте заслонку привода и заполните блок
разравнивания до уровня 3,8 см (1,5 дюйма) от
верха.
5.
Переведите рычаг привода блока
разравнивания/блока подачи шариков (N)
вперед, чтобы задействовать блок
разравнивания и включить колесо подачи
шариков.
6.
Чтобы нанести материал, ведите устройство
вперед с задействованным блоком
разравнивания и включенным колесом подачи
шариков.
Примеры правильного и неправильного нанесения
материала приведены в разделе Поиск и устранение
неисправностей руководства по ремонту.
ti14153a
ti14151a
ti14152a
ti14157a
211
27
89
ti14564a
