Указания по зажиганию
3A1995D
13

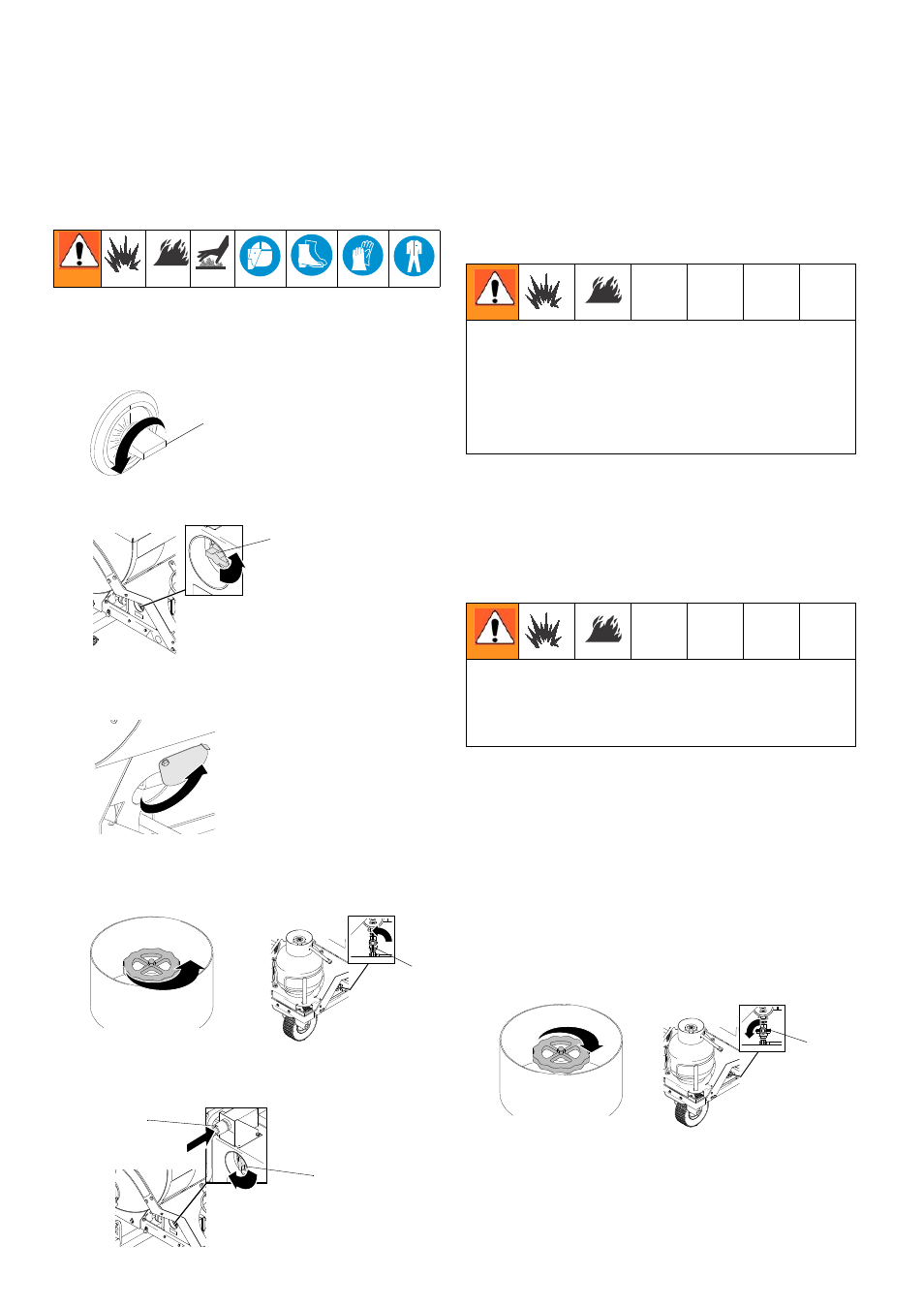

Указания по зажиганию
Зажигание нагревательных
горелок котла
ПРИМЕЧАНИЕ. Прочтите раздел Важная
информация по технике безопасности на стр. 10.
1.
Поверните регулятор температуры (AA) в
положение "OFF" (ВЫКЛ.).
2.
Поверните предохранительный газовый клапан
котла (CC) в положение "OFF" (ВЫКЛ.).
3.
Откройте смотровое окно нагревательной
горелки. (ThermoLazer 24H622 and 24H625
только)
4.
Откройте ручной отсечной клапан на баке с
пропаном, расположенным в передней части
устройства; откройте ручной отсечной клапан
котла (KK) под котлом за баком с пропаном.
5.
Поверните газовый предохранительный клапан
(CC) в положение "PILOT" (ВСПОМОГАТЕЛЬНАЯ
ГОРЕЛКА).
6.
Нажмите ручку предохранительного газового
клапана.
7.
Нажимайте воспламенитель растопочной
горелки котла (DD) до тех пор, пока горелка не
зажжется.
8.
Продолжайте нажимать предохранительный
газовый клапан (CC) в течение приблизительно
1 минуты. Если огонь погаснет, повторите шаги
4—6 через 10 минут.
9.
Установите ручку предохранительного клапана
в положение "ON" (ВКЛ.).
10. Установите температуру 121 °C (250 °F) и
убедитесь, что основные нагревательные
горелки зажглись. Верните регулятор
температуры котла в положение "OFF" (ВЫКЛ.) и
убедитесь, что основные нагревательные
горелки погасли.
11. Закройте смотровое окно нагревательной
горелки. ThermoLazer 24H622 and 24H625
только)
12. Установите регулятор температуры в нужное
положение.
Отключение нагревательной горелки
1.
Поверните предохранительный газовый клапан
в положение "OFF" (ВЫКЛ.).
2.
Закройте ручной отсечной клапан котла (KK)
после завершения разогрева с помощью
нагревательных горелок котла. Закройте
ручной отсечной клапан на баке с пропаном
после завершения расплавления и нагревания
термопластического материала.
ПРИМЕЧАНИЕ. Газовую горелку котла можно
зажечь вручную с помощью небольшой запальной
горелки (например: баллон DOT 39 NRC 228/286 с
наконечником горелки ¹3), если с помощью
батарейного импульсного воспламенителя не
удастся зажечь растопочную горелку.
ti14124a
AA
ti14131a
CC
ti14130a
ti14127a
ti14129a
KK
ti14131a
DD
CC
Если зажигание будет достигнуто без нажатия ручки
предохранительного газового клапана, замените
предохранительный газовый клапан. Если ручка
предохранительного газового клапана не будет
отжата после ее отпускания в положении зажигания,
ОСТАНОВИТЕСЬ и замените предохранительный
газовый клапан. Отключите подачу газа из бака с
пропаном перед выполнением замены клапана.
Если основные нагревательные горелки не зажгутся
или не погаснут при вращении регулятора
температуры, ОСТАНОВИТЕСЬ. Отключите подачу
газа из бака с пропаном. Выполните диагностическую
процедуру, описанную в руководстве по ремонту.
ti14128a
ti14125a
KK
