Блок разравнивания
18
3A1995D
4.

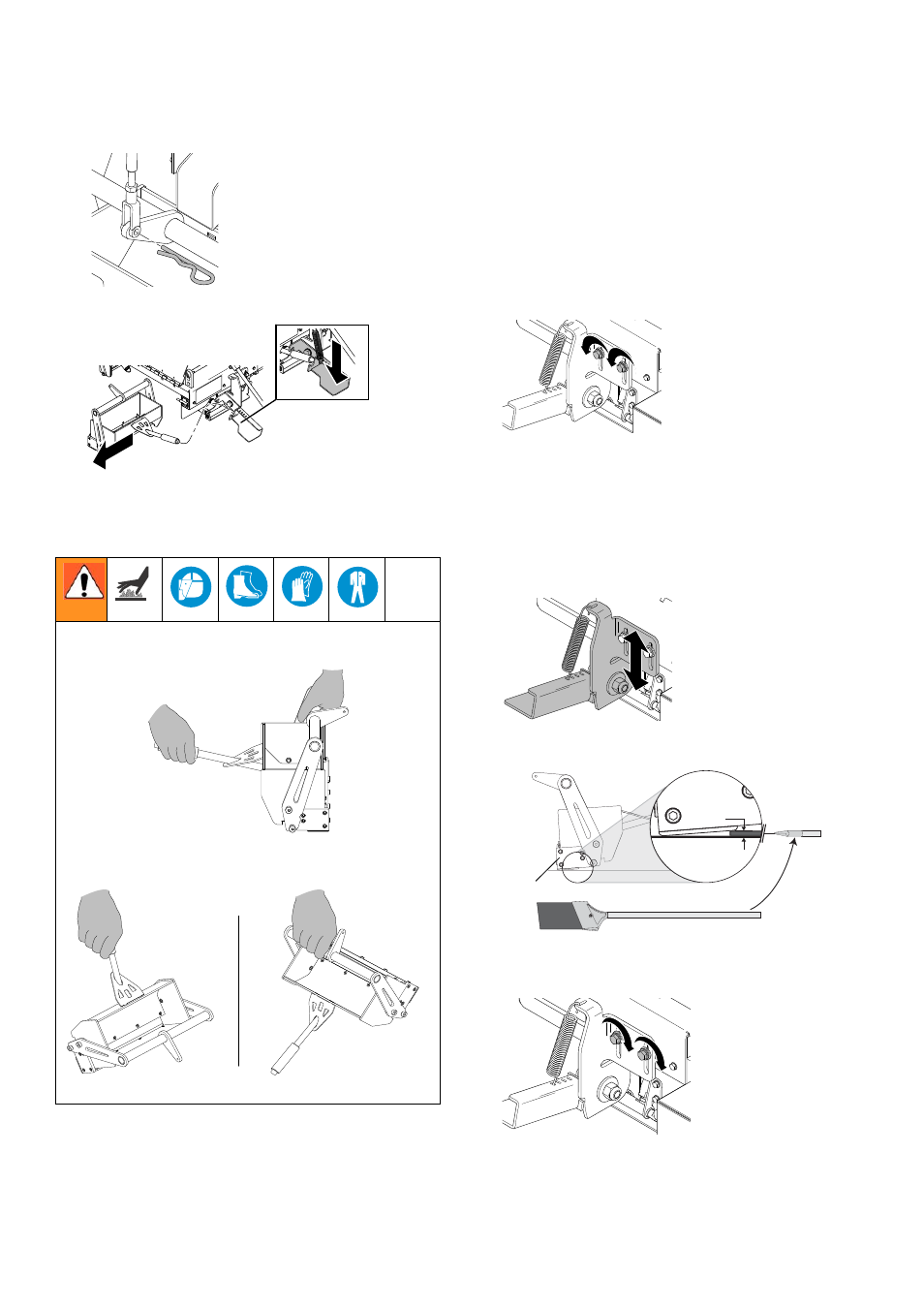

Извлеките шплинт, прикрепляющий блок
разравнивания к вилке тяги.
5.
Нажмите рычаг блока разравнивания.
6.
Отсоедините шток блока разравнивания от
рычага и осторожно извлеките блок
разравнивания.
Регулировка
Чтобы линия была сплошной на любой поверхности,
нужно отрегулировать высоту и угол блока
разравнивания. Чтобы установить оптимальную
подачу термопластического материала, нужно
отрегулировать выпуск блока разравнивания, как
описано выше.
1.
Ослабьте два болта монтажного кронштейна
блока разравнивания.
2.
Переместите крепление вниз так, чтобы
передний край выпуска блока разравнивания
находился на минимальной высоте над
поверхностью дороги. Чтобы достичь лучшей
производительности, нужно поднять передний
край на 0,5 мм (0,020 дюйма) над землей. Чтобы
установить эту величину, воспользуйтесь
лезвием скребка.
3.
Затяните болты монтажного кронштейна блока
разравнивания.
4.
Пружину можно переставить в другое
отверстие. Чем дальше отверстие, тем больше
усилий понадобится, чтобы закрыть заслонку.
Поднимайте блок разравнивания только двумя
руками. Одной рукой возьмите вилку, а другой шток.
НЕ берите блок разравнивания одной рукой и/или
за одну часть.
ti17300a
ti16839a
ti17047a
ti17048a
ti16835a
20 mil
.020˝
0.5 mm
ti16840a
ti17045a
Блок разравнивания
Выпуск блока разравнивания
ti16841a
