32
3A2983

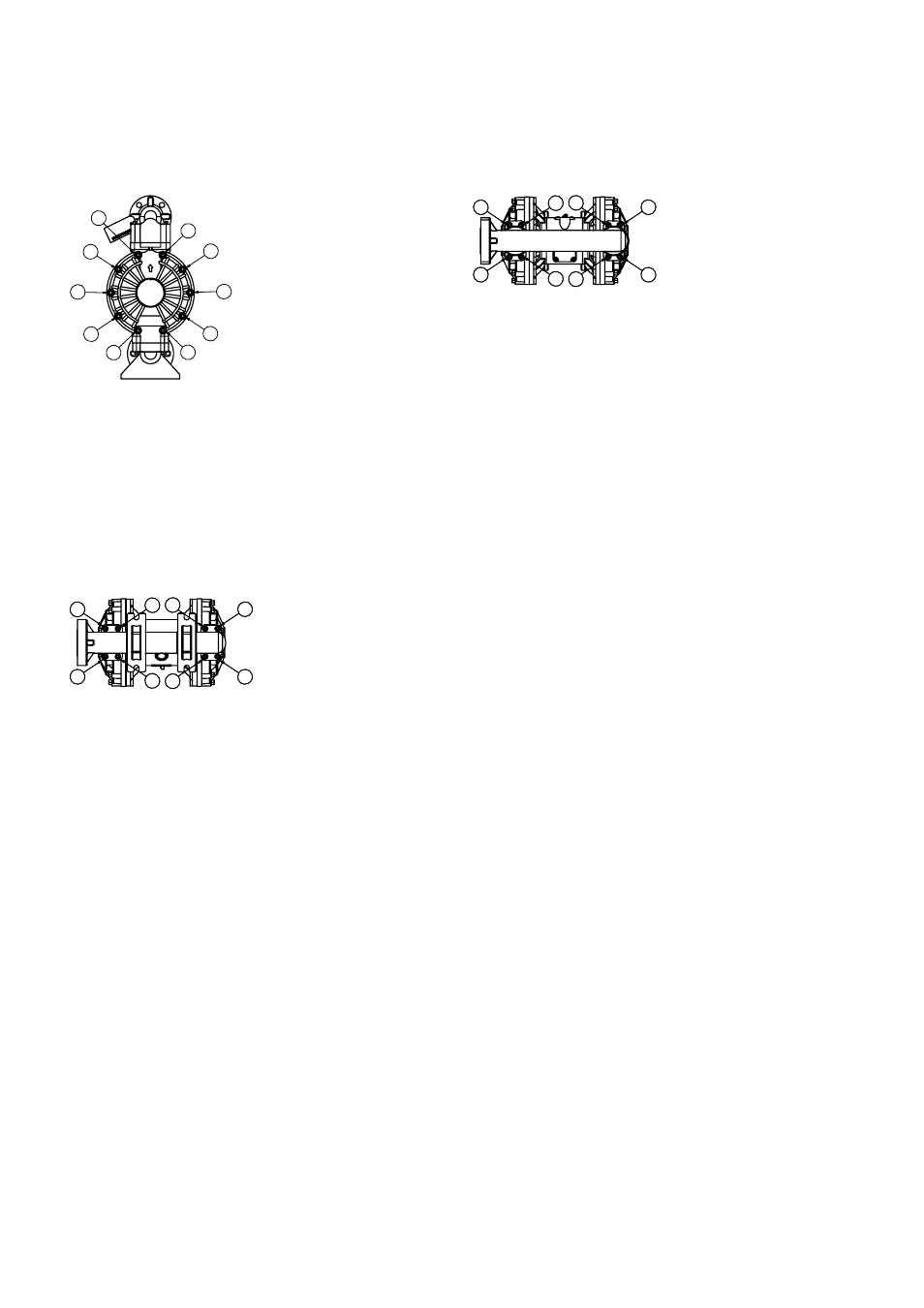

Последовательность затяжки
Всегда соблюдайте последовательность затяжки, когда необходимо затянуть крепежные элементы.
1. Левая/правая крышки для секции жидкости
Затяните болты с усилием 21
–
25 НSм
(190
–
220 дюймо-фунтов)
4
2
7
9
5
3
6
10
8
1
ВИД СБОКУ
2. Впускной коллектор
Затяните болты с усилием 9
–
10 НSм
(80
–
90 дюймо-фунтов)
15
12
13
14
11
18
17
16
15
12
13
14
11
18
17
16
ВИД СНИЗУ
3. Выпускной коллектор
Затяните болты с усилием 9
–
10 НSм
(80
–
90 дюймо-фунтов)
23
22
19
26
25
24
20
21
ВИД СВЕРХУ
