19
19 3A2983
Обслуживание
Ремонт мембраны
Необходимые инструменты
D Динамометрический гаечный ключ.
D Торцевой ключ на 13 мм.
D Разводной гаечный ключ.
D Гаечный ключ с открытым зевом на 19 мм.
D Съемник уплотнительных колец.
D Смазка на литиевой основе.
Разборка
ПРИМЕЧАНИЕ. В наличии есть комплект для
ремонта секции жидкости. Для того чтобы
заказать комплект, соответствующий
используемому насосу, см. стр. 27. Детали,
входящие в комплект, отмечены звездочкой
(пример: 401*). Для получения оптимальных
результатов используйте все входящие в
комплект детали.
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения серьезной травмы
выполняйте инструкции раздела «Процедура
снятия давления» на стр. 12 всякий раз,
когда в руководстве содержится
уведомление о необходимости снятия
давления.
1. Произведите снятие давления.
2. Снимите коллекторы и разберите шаровые
обратные клапаны, как описано на стр. 18.
3. С помощью торцевого ключа на 13 мм
выкрутите винты (107 и 108), крепящие
крышки секции жидкости (101) к крышкам
воздушной секции (23). Снимите крышки
(101) секции жидкости с насоса. См. рис. 12.

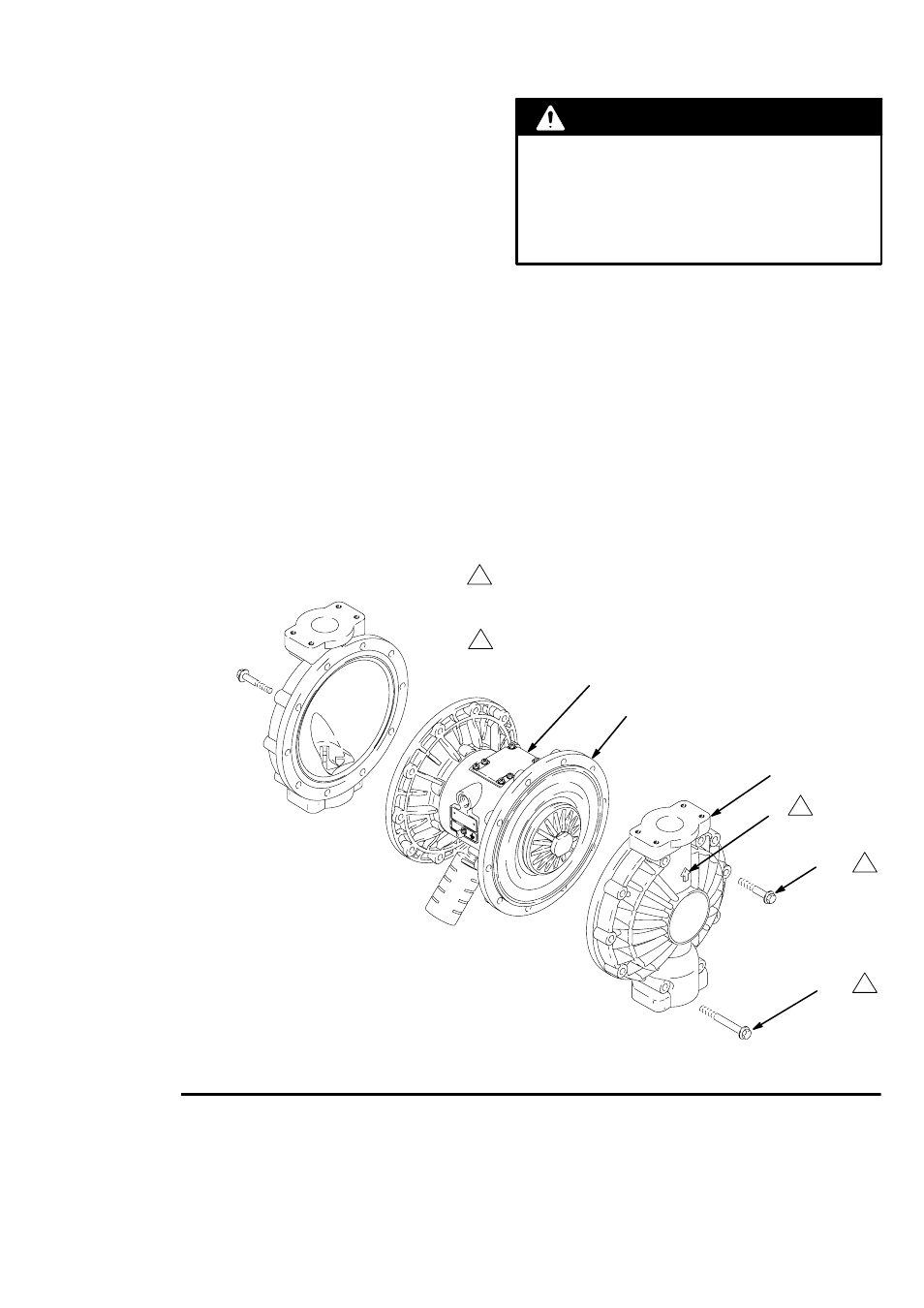

04707B Рис. 12
1
2
23
101
A
2
B
Стрелка (A) должна указывать в сторону
воздушного клапана (B).
Сначала необходимо затянуть восемь длинных винтов (108),
а затем короткие винты (107). Затяните винты с усилием
21
–
25 НSм (190
–
220 дюймо‐фунтов). См. раздел
«Последовательность затяжки», стр. 32.
1 107
108 1
