18

3A2983

Обслуживание

Ремонт шарового обратного клапана

Необходимые инструменты
D Динамометрический гаечный ключ.

D Торцевой ключ на 10 мм.

D Съемник уплотнительных колец.

Разборка
ПРИМЕЧАНИЕ. В наличии есть комплект для

ремонта секции жидкости. Для того чтобы

заказать комплект, соответствующий

используемому насосу, см. стр. 27. Детали,

входящие в комплект, отмечены звездочкой

(пример: 201*). Для получения оптимальных

результатов используйте все входящие в

комплект детали.

ПРИМЕЧАНИЕ. Для обеспечения надлежащей

посадки шариков (301) всегда заменяйте седла

(201) при замене шариков.

ПРЕДУПРЕЖДЕНИЕ

Во избежание получения серьезной травмы
выполняйте инструкции раздела «Процедура

снятия давления» на стр. 12 всякий раз,

когда в руководстве содержится
уведомление о необходимости снятия
давления.

1. Произведите снятие давления.

Отсоедините все шланги.

2. Снимите насос с крепления.

3. С помощью торцевого ключа на 10 мм

извлеките восемь болтов (106), крепящих

выпускной коллектор (103) к крышкам

секции жидкости (101). См. рис. 11.

4. Извлеките из коллектора седла (201),

шарики (301) и уплотнительные кольца (202).

ПРИМЕЧАНИЕ. В некоторых моделях

уплотнительные кольца (202) не используются.

5. Переверните насос, удалите болты (112) и

снимите впускной коллектор (102).

Извлеките седла (201), шарики (301) и

уплотнительные кольца (202) из крышек

секции жидкости (101).

Повторная сборка
1. Очистите все детали и убедитесь в отсутст-

вии признаков износа или повреждений. При

необходимости замените детали.

2. Выполните сборку в обратной последовате-

льности, соблюдая все примечания на

рис. 11. Убедитесь в том, что шаровые

обратные клапаны собраны в точности, как

показано на рисунках. Стрелки (A) на

крышках (101) секции жидкости должны

указывать на выпускной коллектор (103).

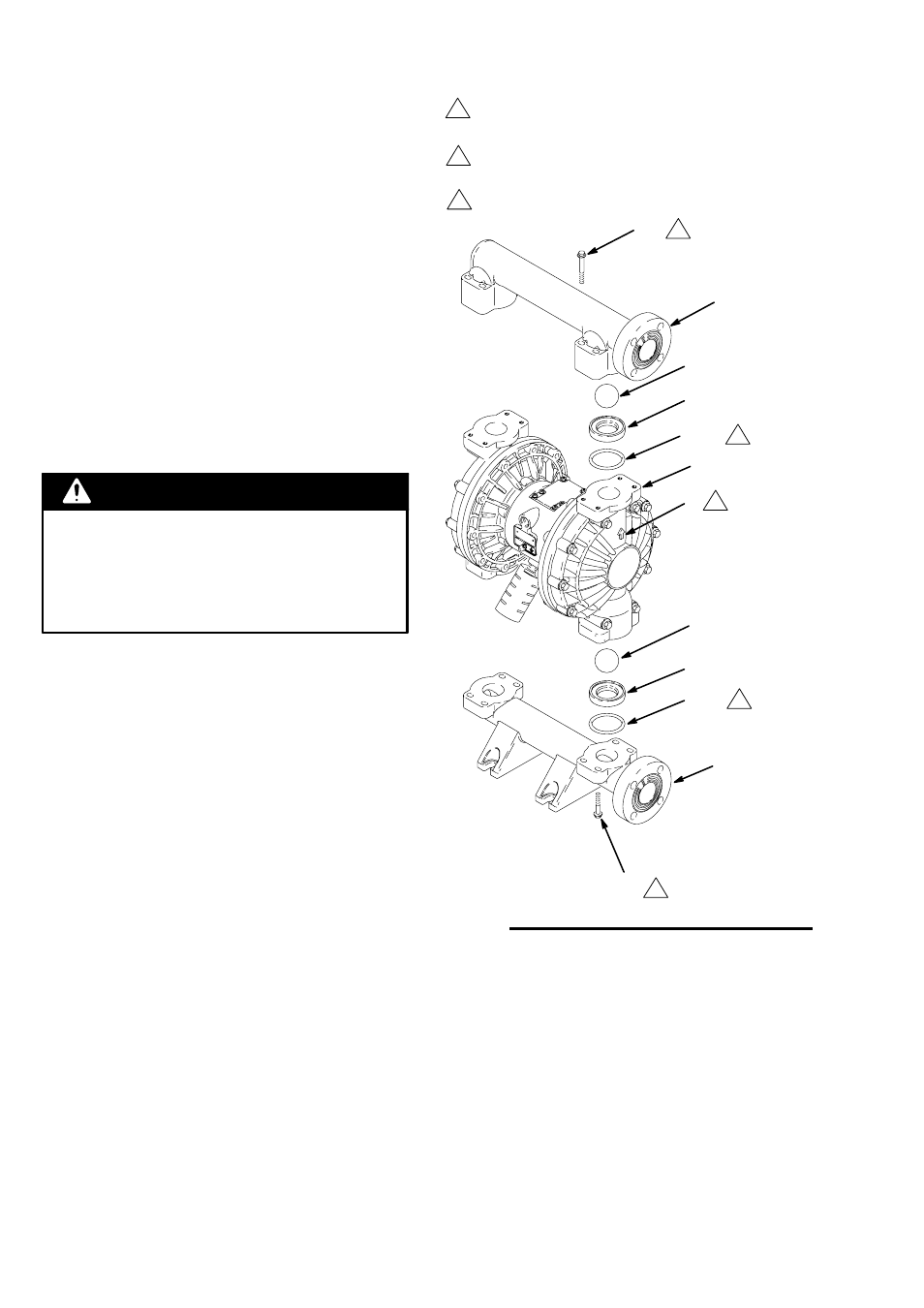

04706B

Рис. 11

1

2

Затяните с усилием 9

10 НSм (80

90 дюймо‐фунтов).

См. раздел «Последовательность затяжки», стр. 32.

Стрелка (A) должна указывать в сторону выпускного
коллектора (103).

106

103

101

A

201*

301*

112

102

201*

301*

2

1

1

202*

202*

3

Не используется в некоторых моделях.

3

3
