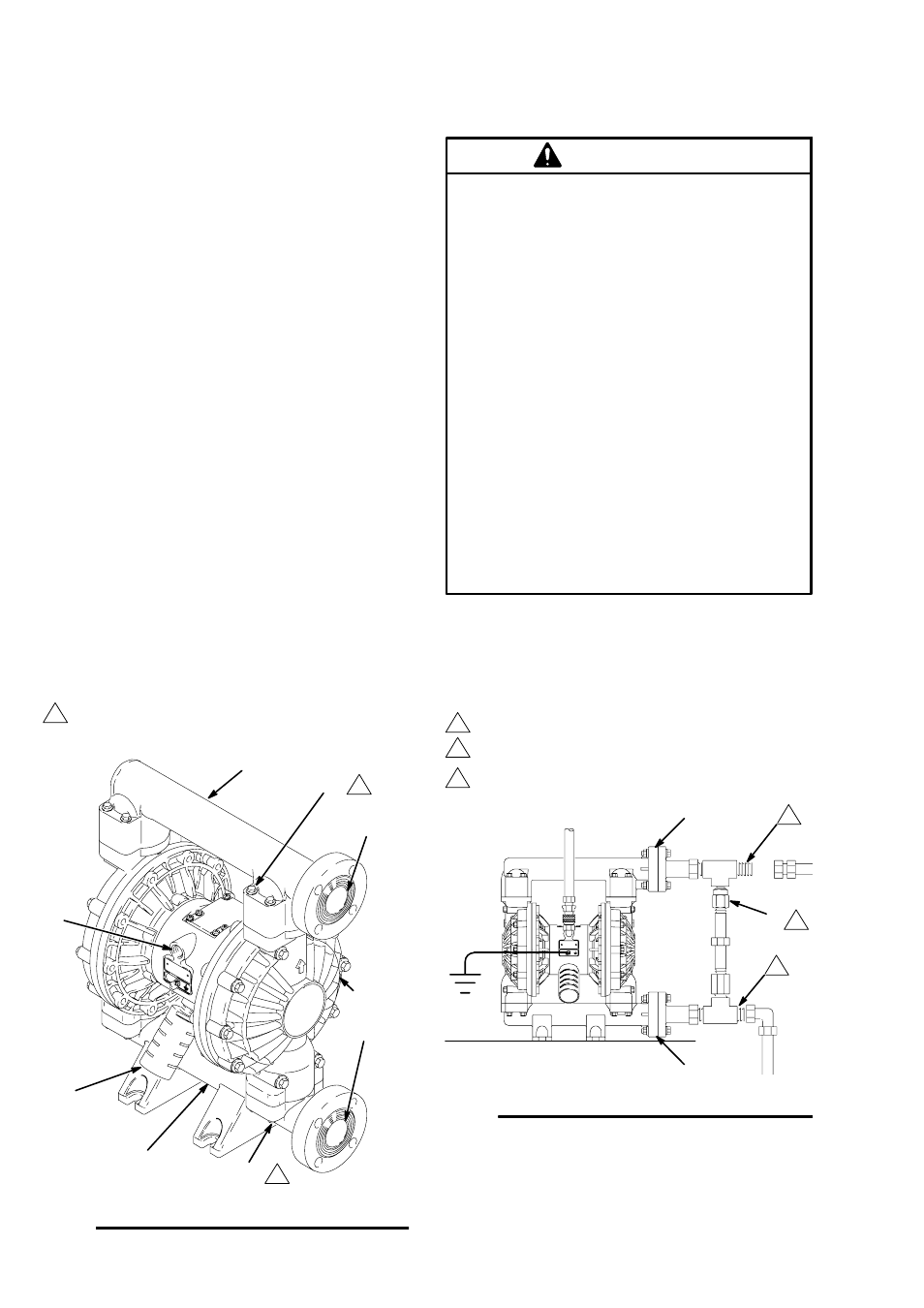

10

3A2983

Установка

Изменение ориентации впускного и

выпускного отверстий для жидкости

Насос поставляется со впускным (R) и
выпускным (S) отверстиями для жидкости,
направленными в одну сторону. См. рис. 4. Для
того чтобы изменить ориентацию впускного
и/или выпускного отверстий, выполните
указанные ниже действия.

1. Выкрутите винты (106 и 112), крепящие

впускной (102) и/или выпускной (103)
коллектор к крышкам (101).

2. Переверните коллектор и установите его на

место. Установите винты и затяните их с
усилием 9

10 НSм (80

90 дюймо‐фунтов).

См. раздел «Последовательность

затяжки», стр. 32.

04700B

Рис. 4

1

Затяните с усилием 9

10 НSм

(80

90 дюймо‐фунтов). См. раздел

«Последовательность затяжки», стр. 32.

ОБОЗНАЧЕНИЯ
N Впускное отверстие

для воздуха с резьбой
1/2 npt(f)

P Глушитель; отверстие

для выпуска
отработанного воздуха
с резьбой 3/4 npt(f)

R Фланец впуска

жидкости 1-1/2"

S Фланец выпуска

жидкости 1-1/2"

101

Крышки для секции
жидкости

102 Впускной коллектор

для жидкости

103 Выпускной

коллектор для
жидкости

106 Винты выпускного

коллектора для
жидкости (верхний)

112

Винты впускного
коллектора для
жидкости (нижний)

N

P

R

S

1

103

102

101

1

106

112

Клапан снятия давления жидкости

В некоторых системах может потребоваться
установка клапана снятия давления на
выпуске насоса для предотвращения
избыточного давления и разрыва насоса или
шланга. См. рис. 5.

Температурное расширение жидкости на
выпускной линии может стать причиной
избыточного давления. Это может произойти
при использовании длинных линий подачи
жидкости, подверженных нагреву
солнечными лучами или температурой
окружающей среды, или в случае
перекачивания жидкости из холодной зоны в
теплую (например, из подземной емкости).

Избыточное давление может также
возникнуть при использовании насоса Husky
для подачи жидкости на поршневой насос,
когда впускной клапан поршневого насоса не
закрыт, что приводит к созданию пробки в
выпускной линии.

ВНИМАНИЕ!

Рис. 5

1

2

Подсоедините в этом месте линию впуска жидкости.

ОБОЗНАЧЕНИЯ
R Фланец впуска жидкости 1-1/2"
S Фланец выпуска жидкости 1-1/2"
V Клапан снятия давления

Деталь № 112119 (нержавеющая сталь)

R

S

Подсоедините в этом месте
линию выпуска жидкости.

1

2

3

Установите клапан между впускным

и выпускным отверстиями для жидкости.

V

3

04702B
