Инструкция по эксплуатации Graco SaniForce Pump 12:1
Страница 18

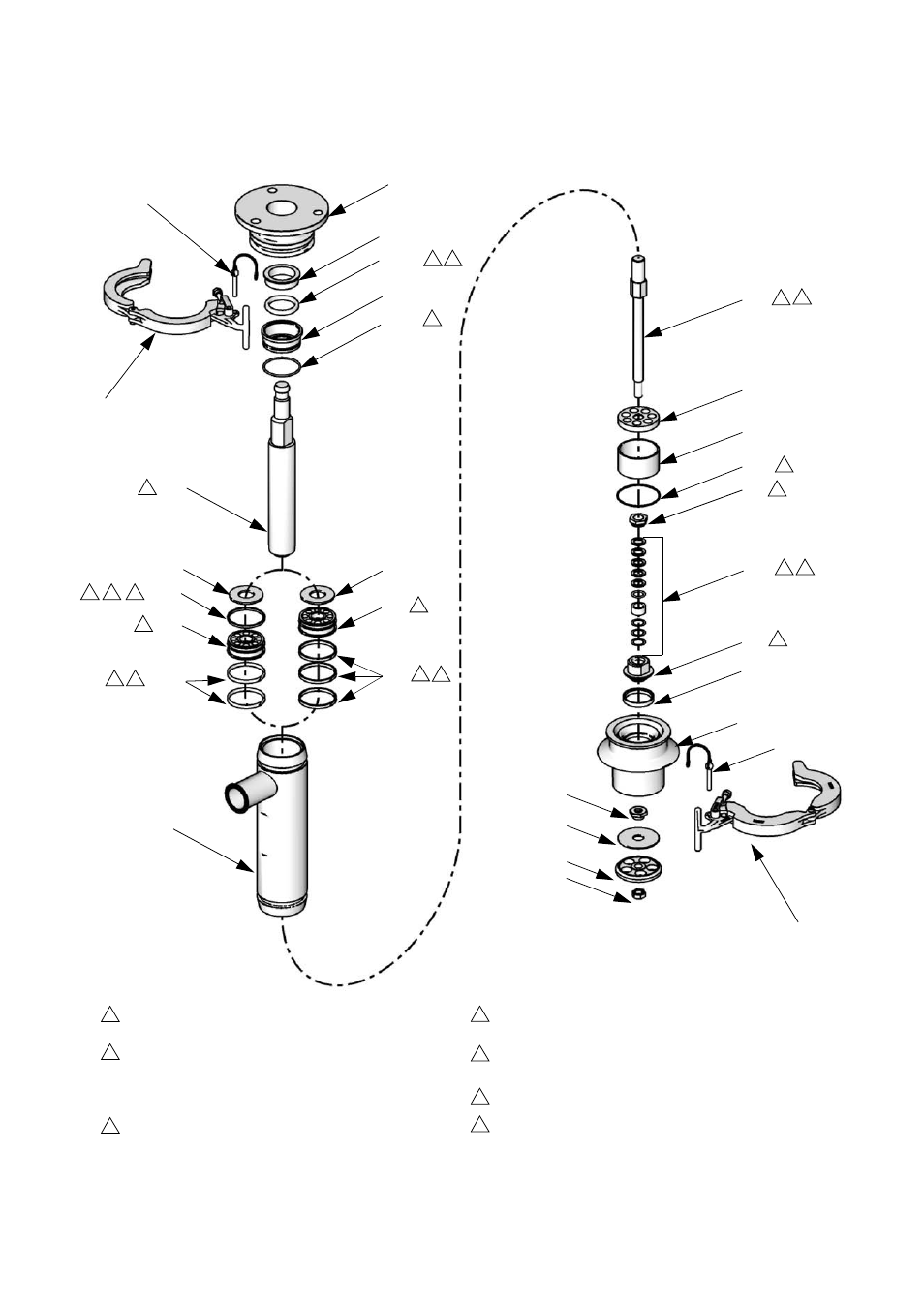

Детали
18
3A2504F
Поршневые насосы моделей 24G761 è 24G762
101
102
115
116
*
117
103b
*
103c
*
103a
103d
*
104
105
106
108
*
109
107
*
110
112
113
118
118
123
*
121
120
119
122
114
1
108
107
110
*
1
ti15562a
125
125
1
1
5
1
7
1
2
2
1
2
3
6
1
1
1
4
1
Нанесите на детали подходящую водостойкую
санитарную смазку.
1
В конструкции модели 24G761 предусмотрено
П-образное уплотнительное кольцо (109) и два
подшипника (110). В конструкции модели 24G762
предусмотрено три подшипника (110); П-образные
уплотнительные кольца (109) отсутствуют.
2
Кромки П-образного уплотнительного кольца
поршня должны быть направлены ВВЕРХ.
3
Кромки V-образных уплотнений
должны быть направлены ВВЕРХ.
4
Затягивать следует с усилием 81–95 Н•м
(60–70 футофунтов).
5
Паз на поршне должен быть направлен ВНИЗ.
6
Кромки щелевого П-образного уплотнительного
кольца должны быть обращены ВНИЗ.
7
6
