Обслуживание
12
3A2504F
7.
Зафиксируйте поршневой шток (106) с помощью
гаечного ключа. Ослабьте корпус (115) впускного
клапана с помощью другого гаечного ключа.
Снимите корпус. Если корпус (115) впускного
клапана не снимается со штока, постучите по
нему пластмассовым штоком и молотком.
8.
Раскрутите уплотнительную гайку (117) и снимите
ряд уплотнений (116) с корпуса (115) впускного
клапана.
9.
Снимите пластину
(112) клапана.
Отсоедините штоки,
зафиксировав
специальные грани
сдвижного штока
(105) и поршневого
штока (106) гаечными
ключами.
10. Снимите пластину (108) клапана и поршень (107).
Извлеките из поршня подшипники (110).
(В насосах модели 24G761 предусмотрено
два подшипника; в насосах модели 24G762–
три подшипника.)
ПРИМЕЧАНИЕ. При наличии поршневого насоса
модели 24G761 необходимо осторожно извлечь
П-образное уплотнительное кольцо (109). Для этого
следует использовать съемник, а не отвертку,
так как кольцо может деформироваться.
11. Поставьте цилиндр вертикально. Извлеките узел
П-образного уплотнительного кольца, в составе
которого предусмотрены основание (103a),
вкладыш (103b), уплотнительное кольцо (103d)
и П-образное уплотнительное кольцо (103c).
12. См. раздел Процедура очистки, стр. 9. Очистите
детали и осмотрите их на предмет признаков
износа или повреждений. При необходимости
оборудование следует заменить.

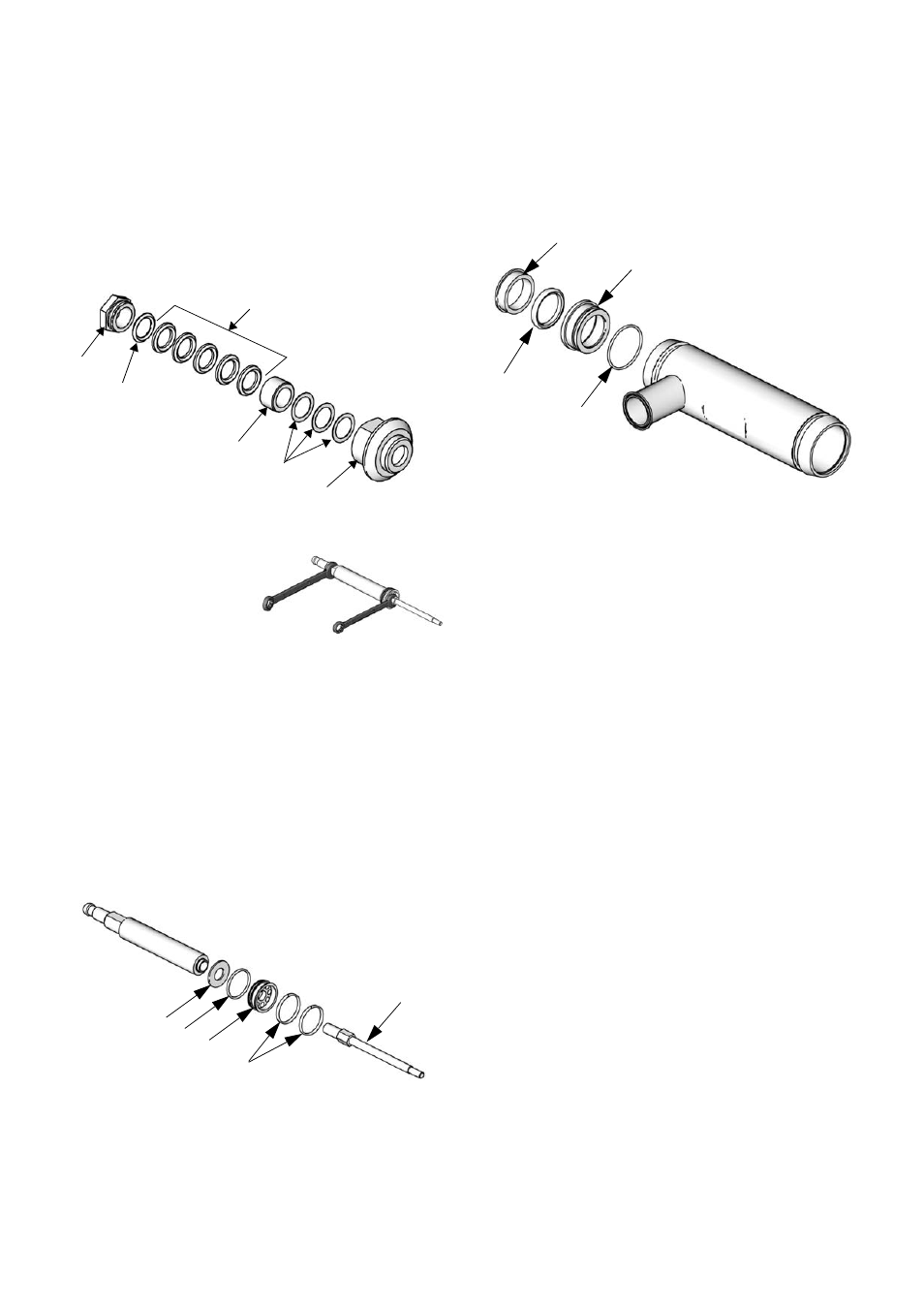

Р
ИС
. 3. Корпус впускного клапана
Р
ИС
. 4. Снятие поршня и уплотнений
116a
116b
116c
116d
117
115
ti15568a
ti15570a
ti15571a
108
*
109
107
*
110
106
Р
ИС
. 5. Извлечение узла П-образного
уплотнительного кольца
ti15569a
103a
103b
*
*
103c
*
103d
