Обслуживание
3A2504F 11

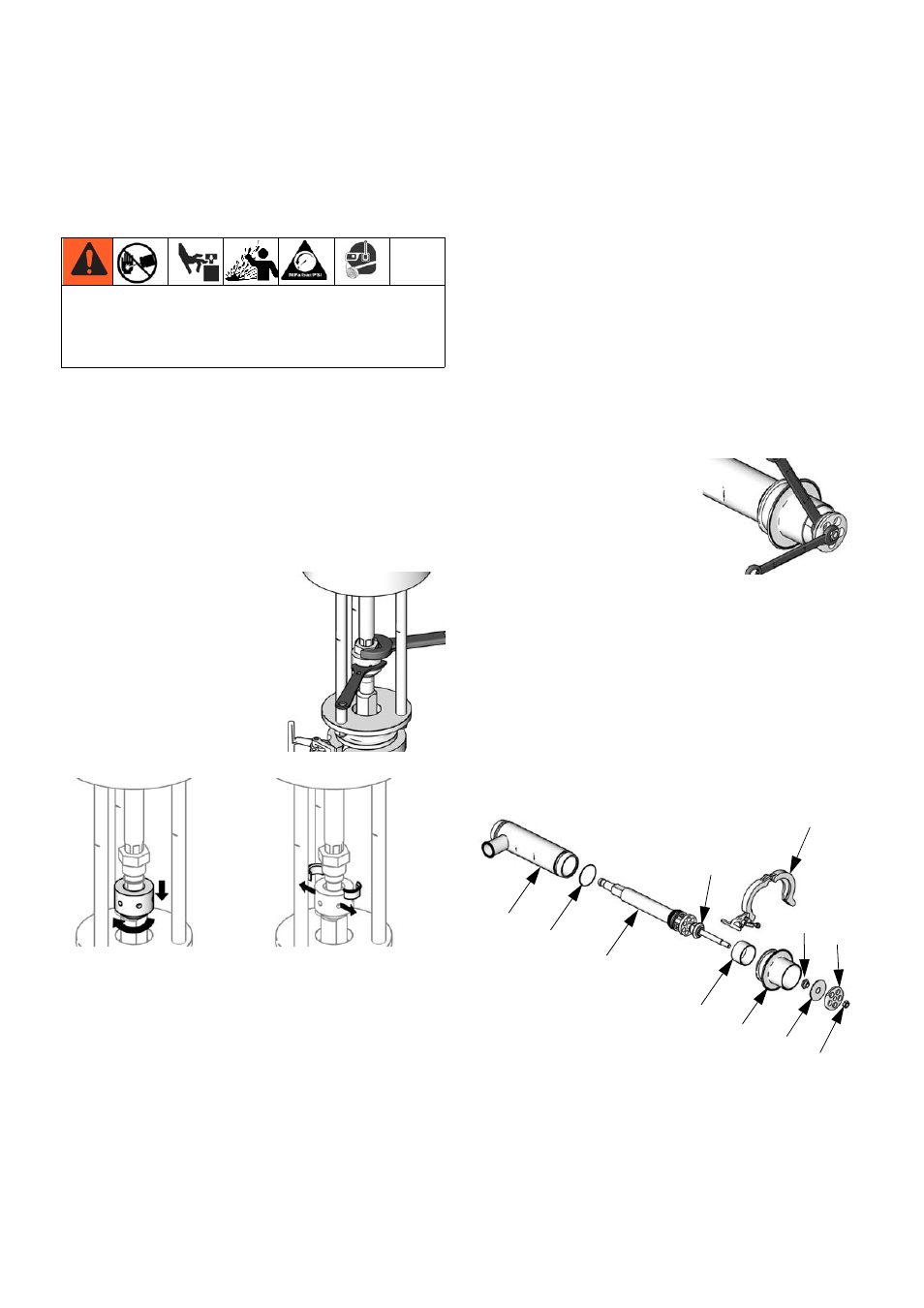

Обслуживание
Отсоединение насоса
1. Снимите насос с емкости для жидкости. Медленно
приведите насос в действие так, чтобы выпустить
из него как можно больше жидкости.
2. Выполните процедуру снятия давления, описание
которой приводится в разделе Процедура снятия
давления, стр. 8.
3. Отсоедините от насоса шланги для воздуха
и жидкости. При наличии насоса,
устанавливаемого на подъемнике, нужно
выполнить следующие действия. Не
отключайте подачу воздуха в подъемник.
4. Зафиксируйте фитинг
редуктора с помощью
гаечного ключа. Ослабьте
накидную гайку
с помощью ключа для
круглых гаек.
5. Опустите накидную гайку
так, чтобы можно было
снять соединительные
кольца.
6. Снимите фиксаторы, с помощью которых
основание насоса крепится к подъемнику
или барабану. При наличии насоса,
устанавливаемого на подъемнике, нужно
выполнить следующие действия. Поднимите
пневматический двигатель с помощью
подъемника. Отсоедините воздухопроводы.
7. Снимите фиксатор, с помощью которого
поршневой насос крепится к пневматическому
двигателю. Поставьте поршневой насос на стол
для технического обслуживания.
Разборка насоса
ПРИМЕЧАНИЕ. Выпускаются комплекты деталей для
ремонта насосов. Комплект следует приобретать
отдельно. Сведения о том, как заказать комплект
деталей для соответствующего насоса, см.
в спецификации деталей на стр. 19. Входящие
в комплект детали отмечены звездочкой.
1. Положите насос на бок и постучите по сдвижному
штоку (105) резиновым молотком, чтобы извлечь
узел поршня для заливки из основания (102).
2. Зафиксируйте
направляющую (119)
пластины клапана гаечным
ключом. Снимите гайку
(122) поршня для заливки с
помощью другого гаечного
ключа.
3. Снимите поршень (121) для
заливки и пластину (120) клапана.
4. Снимите фиксатор (118) с основания (102). Затем
снимите основание (102). Если основание нужно
ослабить, постучите по нему резиновым молотком.
5. Извлеките уплотнительное кольцо (123) и распорку
(113). Еще раз постучите по сдвижному штоку,
чтобы извлечь узел сдвижного штока и штока
поршня для заливки (105, 106) из цилиндра (101).
6. Зафиксируйте шток (106) с помощью гаечного
ключа и снимите направляющую (119) поршня
для заливки.
Движущиеся детали могут прищемить, порезать или
оторвать пальцы или другие части тела. Держите
руки на расстоянии от поршня для заливки во
время работы и в тех случаях, когда в насосе
имеется воздух.
ti15575a
ti15576a
Р ИС . 2. Снятие поршневого штока
ti15565a
ti15566a
101
123
105/106
113
102
119
120
122
121
115
118
