Обслуживание

3A2504F

13

Сборка насоса

ПРИМЕЧАНИЕ. Любые поврежденные резиновые
детали необходимо заменить, поскольку в таких
деталях могут скапливаться микроорганизмы,
загрязняющие рабочую жидкость.

ПРИМЕЧАНИЕ. Перед установкой на уплотнительные
кольца и щелевые и поршневые уплотнения следует
нанести подходящую водостойкую санитарную смазку.

1.

Установите на поршень (107) подшипники (110

*

)

и П-образное уплотнительное кольцо (109

*

, только

при наличии модели 24G761). Кромки П-образного
уплотнительного кольца поршня должны быть
обращены вверх. Установите на сдвижной шток
(105) пластину (108) клапана и узел поршня.
Паз на поршне должен быть направлен вниз.

2.

Соедините штоки, зафиксировав специальные
грани сдвижного штока и поршневого штока
гаечными ключами. Затягивать следует с усилием
81–95 Н•м (60–70 футофунтов).

3.

Установите ряд уплотнений (116

*

) на корпус (115)

впускного клапана. Устанавливать уплотнения
необходимо в следующем порядке: прокладки
(116a), охватывающий сальник (116b), пять
V-образных уплотнений (116c) кромками вверх
и охватываемый сальник (116d). Неплотно
прикрутите уплотнительную гайку (117)
к корпусу (115) впускного клапана.

4.

Установите П-образное уплотнительное кольцо
(103c

*

) и вкладыш (103b

*

) в основание (103a) узла

П-образного уплотнительного кольца. Кромки
щелевого П-образного уплотнительного кольца
должны быть обращены вниз. Затем установите
на место уплотнительное кольцо (103d

*

).

5.

Нанесите смазку на узел сдвижного и поршневого
штоков и вставьте этот узел в цилиндр,
действуя сверху.

6.

Установите узел П-образного уплотнительного
кольца (103) в верхнюю часть цилиндра (101).
Процедура может быть трудной. Прикладывайте
непрерывные усилия до тех пор, пока узел не
окажется на нужном месте.

7.

Поверните насос на бок. Постучите по сдвижному
штоку резиновым молотком, чтобы поршневой
шток выдвинулся из цилиндра на достаточное
расстояние.

8.

Установите в нижнюю часть цилиндра пластину
(112) клапана и распорку (113). Установите на
место уплотнительное кольцо (123

*

) цилиндра.

9.

Нанесите смазку на поршневой шток, внутреннюю
поверхность уплотнительной гайки (117) и корпус
(115) впускного клапана. Наденьте узел на
поршневой шток и затяните корпус клапана
с помощью двух гаечных ключей.

10. Поставьте насос вертикально и поместите

цилиндр (101) в основание (102). Установите на
место фиксатор, с помощью которого основание
(102) крепится к цилиндру (101). Установите на
место штифт (125).

11. Поверните насос на бок. Постучите по сдвижному

штоку резиновым молотком, чтобы поршневой
шток выдвинулся из цилиндра на достаточное
расстояние.

12. Зафиксируйте сдвижной шток (105) с помощью

гаечного ключа. Привинтите направляющую (119).
Затяните ее с помощью другого гаечного ключа.

13. Установите на место пластину (120) клапана

и поршень (121) для заливки. Затяните рукой
гайку (122) поршня для заливки.

14. Зафиксируйте сдвижной шток (105) с помощью

гаечного ключа. Затяните гайку (122) поршня для
заливки с помощью другого гаечного ключа.

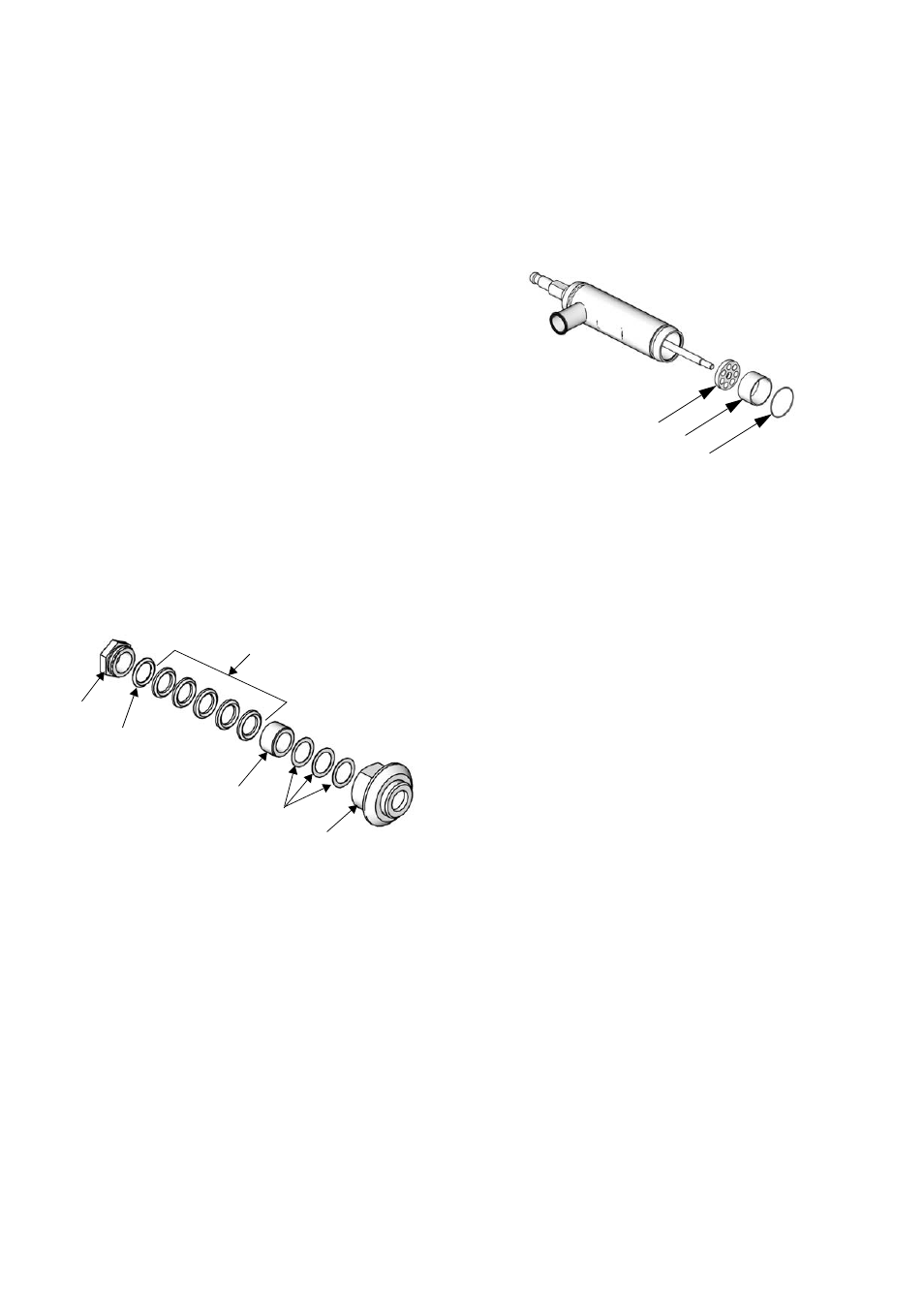

Р

ИС

. 6. Корпус впускного клапана

116a

116b

116c

116d

117

115

ti15568a

Р

ИС

. 7. Пластина клапана

123

*

112

113

ti15798a
