7
Шаг 3. Увеличение или уменьшение длины линий
ОСТОРОЖНО
Не устраивайте ненужных отделителей в линиях
хладагента. Категорически запрещается свивать в спираль
избыточную длину трубопроводов хладагента.
Если линию требуется укоротить или удлинить, это
следует делать до соединения комплекта трубопроводов к
головной секции льдогенератора и к конденсаторному
агрегату CVD.
Шаг 4. Подсоединение комплекта линий
Во избежание окисления меди, продуть комплект
трубопроводов и конденсаторный агрегат сухим азотом
при пайке твердым припоем.
ВНИМАНИЕ
Головная
секция
льдогенератора
содержит
заряд
хладагента. Головная секция льдогенератора снабжена
тремя (3) вентилями, которые должны оставаться
закрытыми вплоть до полного и правильного монтажа
комплекта трубопроводов.
Соединить комплект трубопроводов с головной
секцией льдогенератора
Отсечные вентили трубопроводов сзади машины должны
оставаться закрытыми и защищенными от теплоты в
процессе пайки. До начала пайки обернуть вентили
мокрой ветошью или другим теплоотводным материалом.
Соединить комплект трубопроводов с
конденсаторным агрегатом CVD
ВНИМАНИЕ
Конденсаторный агрегат поставляется с завода с
находящейся под давлением смесью азота/гелия 50/50.
Сбросить давление и во всасывающей и в жидкостной
линиях через входные отверстия прежде чем выполнять
соединения с холодильными линиями.
Компрессорное
масло
быстро
поглощает
влагу.
Подготовьте все заранее для быстрого монтажа всего
комплекта трубопроводов и процесса вакуумирования с
тем, чтобы свести до минимума время воздействия
атмосферного воздуха на компрессор. (Максимально
допустимое время воздействия атмосферы на систему
составляет 15 минут).
Трубопроводные
линии
могут
вводиться
в
конденсаторный агрегат либо спереди, либо слева.
Вынуть заглушки из выбранных отверстий.
•
•
•
•
Вставить пластмассовые втулки из комплекта
поставки в отверстия для предотвращения контакта
труб с листовым металлом.
Для
ориентации
трубопровода
пользуйтесь
коленчатые патрубки с углом 90° из комплекта
поставки.
Обрезать концы всасывающей и жидкостной линий и
припаять трубопроводы к конденсаторному агрегату.

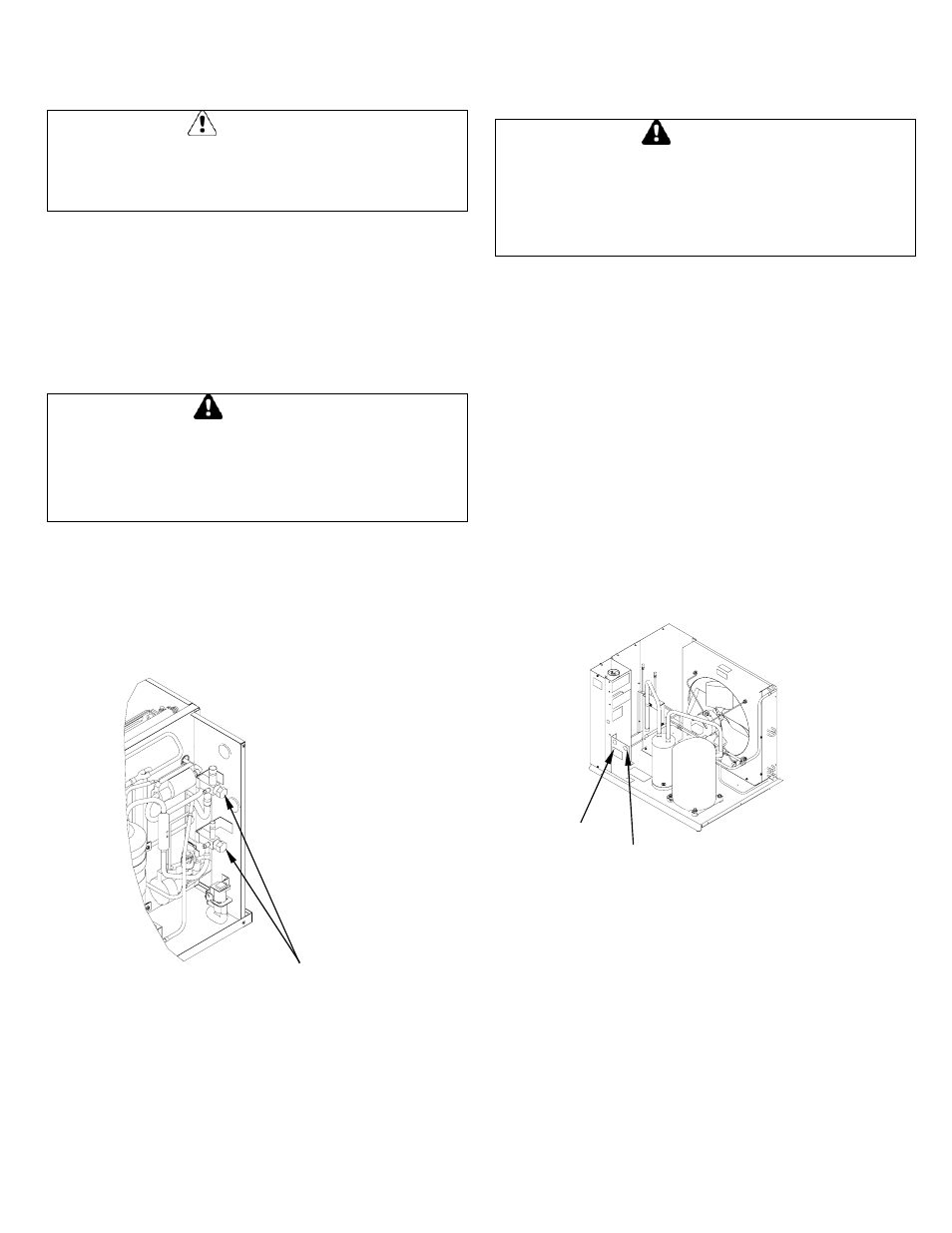

SV1769A
ВЕНТИЛИ ДОЛЖНЫ ОСТАВАТЬСЯ ЗАКРЫТЫМИ И
ЗАЩИЩЕННЫМИ ОТ ТЕПЛОТЫ ПРИ ПАЙКЕ
(ОБЕРНУТЬ МОКРОЙ ВЕТОШЬЮ)
ЛИНИЯ
PT1284A
ВСАСЫВАНИЯ
ЖИДКОСТНАЯ
ЛИНИЯ
СВЕСТИ К МИНИМУМУ ВРЕМЯ
ВОЗДЕЙСТВИЯ АТМОСФЕРЫ НА
ХОЛОДИЛЬНУЮ СИСТЕМУ
(15 МИНУТ МАКСИМУМ).
