Параметры водопроводной и сливной линий/Соединения
ВНИМАНИЕ
Все водопроводно- сливные устройства должны
соответствовать местным, региональным и
государственным нормам.
• Connect Ice Machine Head Section water inlet to potable water only.
• Do not connect to hot water supply.
• Install a water shut-off valve.
• Insulate water and drain lines to prevent condensation.
Место
Температура воды
Давление воды
Патрубок льдогенератора
Размер трубопровода до
патрубка льдогенератора
Впуск в машину воды
для льда
0.6
°C (33°F) мин.
32.2
°C (90°F) макс.
137.9 кПа (20 футо-фунтов) мин.
551.5 кПа (80 футо-фунтов) макс.
внутренняя трубная резьба 3/8
дюйма
минимальный внутренний
диаметр 9.5 мм (3/8”)
Слив воды для льда
--- ---
внутренняя трубная резьба 1/2
дюйма
минимальный внутренний
диаметр 12.7 мм (1/2”)
Слив бункера
--- ---
внутренняя трубная резьба 3/4
дюйма
минимальный внутренний
диаметр 19.1 мм (3/4”)

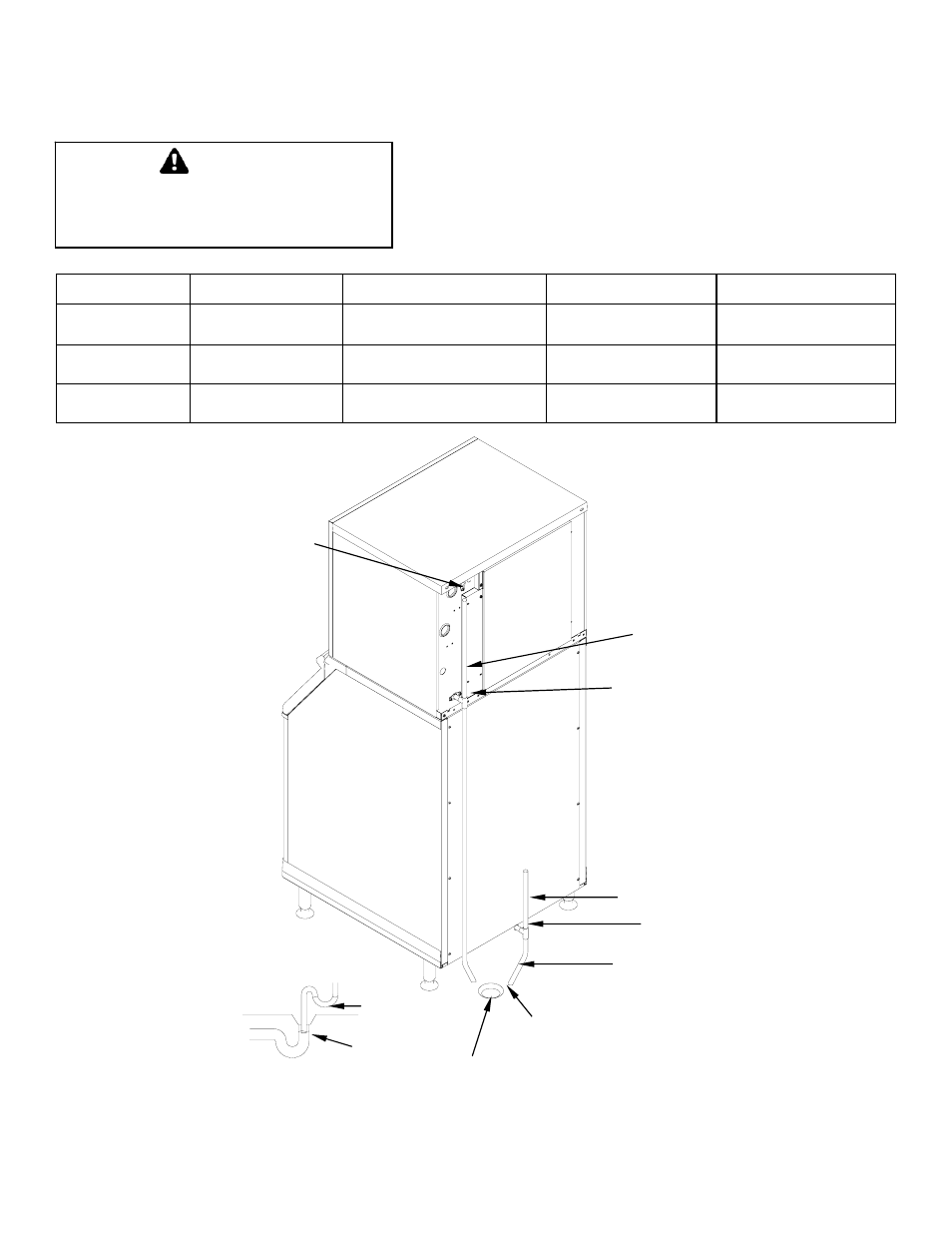

ВЕНТ.ОТВ.
46
СМ
ПАТРУБОК СЛИВА
ВОДЫ, ВНУТР.ТРУБ.
РЕЗЬБА 1/2”
ТРУБА СЛИВА БУНКЕРА
МИН.ВНУТР.Ø 2 СМ
ПАТР. СЛИВА БУНКЕРА
ВНУТ. ТРУБ.РЕЗЬБ 3/4”
ВЕНТ.ОТВ
открыт., сифонный
или вентилир.слив
ЗАЗОР
ОСТАВИТЬ
ЗАЗОР
НЕ
ЗАПИРАТЬ
НЕПРАВИЛЬНО
ПАТРУБОК ВПУСКА
ВОДЫ, ВНУТР.
ТРУБ.РЕЗЬБА 3/8
SV1767
● Соединять впуск машины только с источником питьевой воды.
● Не подключать машину к источнику горячей воды.
● Установить отсечной клапан в линию воды.
●
Изолировать
водопроводную
и
сливную
линии
для
предотвращения конденсации.
