5
Монтаж комплекта холодильных
трубопроводов
Общие положения
Комплект состоит из вертикальных и горизонтальных
трубных
линий между льдогенератором и
конденсаторным агрегатом. Для обеспечения возврата
масла и правильной эксплуатации конденсаторного
агрегата CVD и льдогенератора нужно придерживаться
нижеприведенных требований, чертежей и методов
расчета.
ВНИМАНИЕ
Головная секция машины содержит заряд хладагента. В
головной секции машины установлено три (3) вентиля для
хладагента, которые должны оставаться закрытыми до
завершения
правильной установки комплекта
трубопроводных линий.
ВНИМАНИЕ
Прежде всего отключите электропитание головной секции
льдогенератора и конденсаторного агрегата.
Шаг 1. Проверить расстояние между льдогенератором
и конденсаторным агрегатом CVD
До установки льдогенератора и конденсаторного агрегата,
убедитесь в том, что расстояние между ними находится в
пределах, указанных в настоящей инструкции.
Отверстие в верхе/стенках
При необходимости прорезать круглое отверстие
диаметром 8 см в стенке или в верхе машины для
проведения трубопровода хладагента.
Все отверстия в верхе должен прорезать
квалифицированный специалист.
Шаг 2. Прокладка трубопроводов хладагента
Произвести правильные трубопроводные соединения
между
головной секцией льдогенератора и
конденсаторным агрегатом CVD.
А. Длина комплекта трубопроводов
Максимальная измеренная длина комплекта
трубопроводов не должна превышать 30 м.
Ресивер рассчитан на заряд, достаточный для работы
машины при температуре окружающей среды от –29
o C до
54 o C при длине комплекта линий до 30 м.
Внимание
Льдогенератор QuietQube ® не будет работать при общей
длине линий свыше 30 м. Запрещается превышать эту
длину и добавлять хладагент для компенсации такого
превышения!
S V 1
1 1 M ( 3 5 ’ )
M A X I M U M
IS T R A N C D

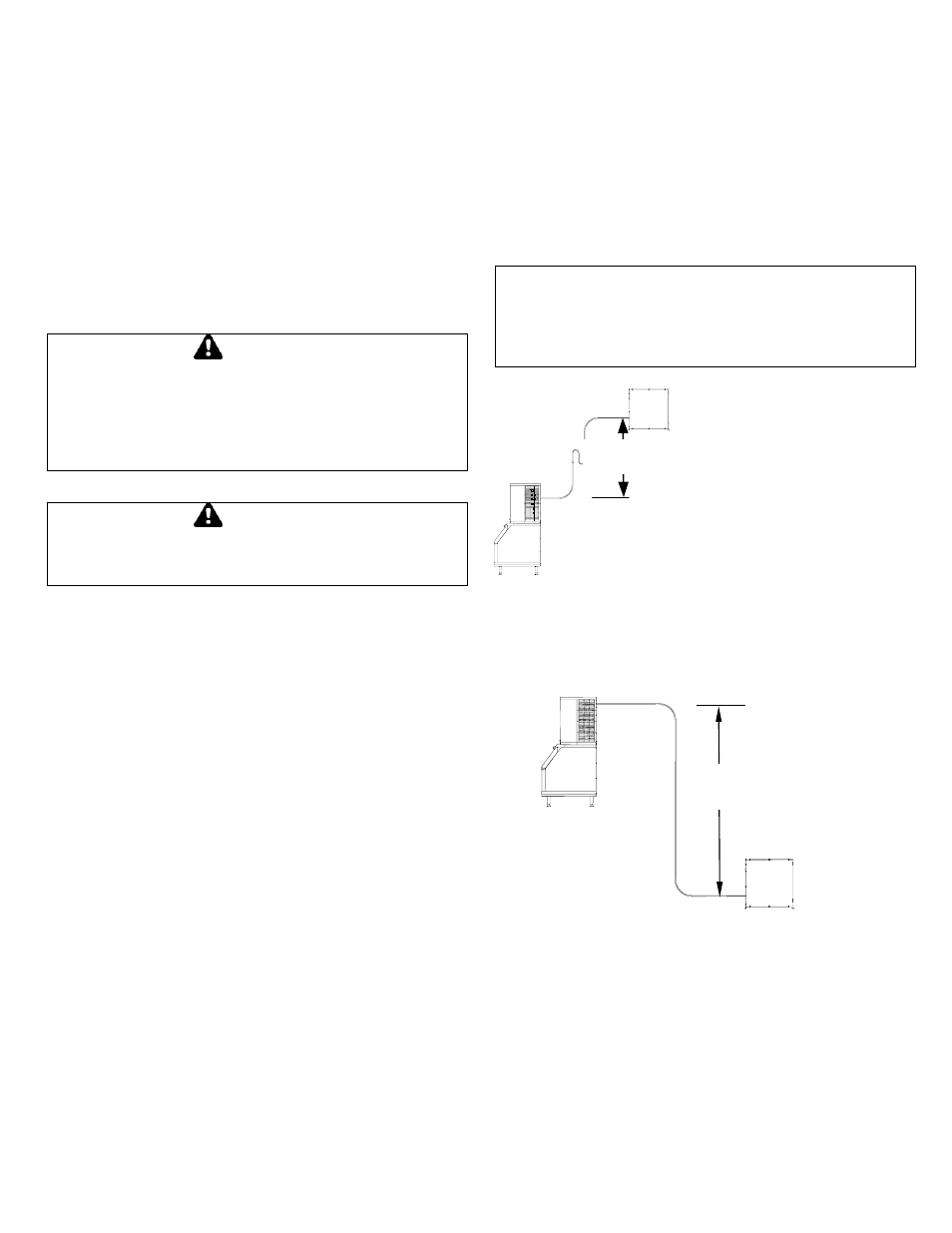

В. Подъем/падение высоты линий
Подъем: Максимальная высота конденсаторного агрегата
CVD над льдогенератором не должна превышать 11 м.
Падение: Максимальная высота льдогенератора над
конденсаторным агрегатом CVD не должна превышать
4,5м.
E
МАКСИМАЛЬНОЕ
РАССТОЯНИЕ 11 М
4.5M (15')
MAXIMUM
DISTANCE
МАКСИМАЛЬНОЕ
РАССТОЯНИЕ 4,5 М
SV1750
