6
С. Маслоотделители всасывающей линии
ОСТОРОЖНО
Не устраивайте ненужных маслоотделителей в линиях
хладагента. Категорически запрещается закручивать в
спираль избыточную длину трубопровода хладагента.
Подъем от 0 до 6 м: В головной секции льдогенератора
предусмотрен
встроенный
маслоотделитель,
позволяющий устанавливать конденсаторный агрегат на
высоте до 6 м без дополнительных отделителей в линии
всасывания.

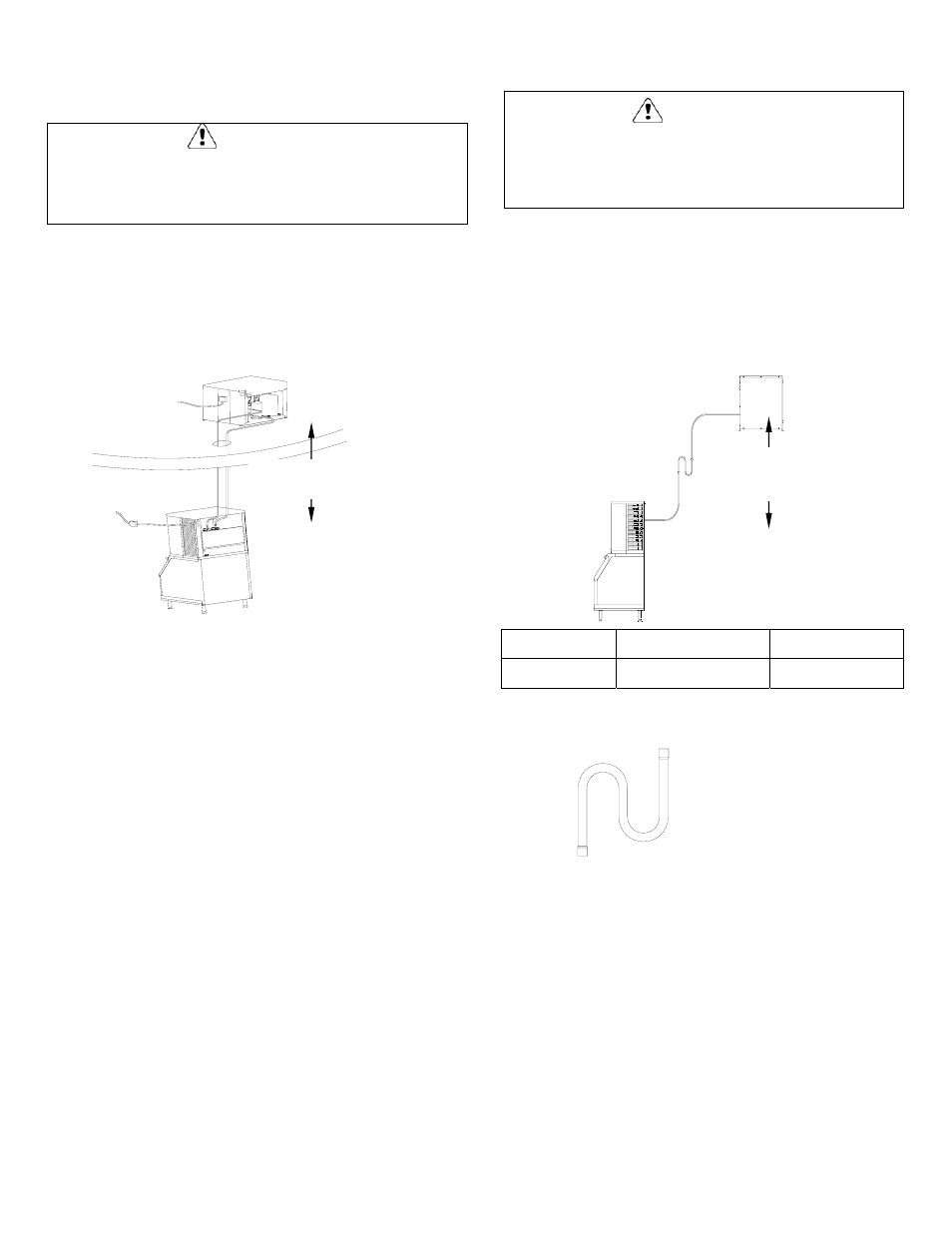

Техническая петля
Техническая петля в линии обеспечивает легкий доступ к
льдогенератору для очистки и обслуживания.
● Техническая петля не обязательна для установки.
● Техническая петля не считается маслоотделителем.
● Техническая петля не учитывается при расчете длины,
подъема или падения отрезка трубопровода.
● Не используйте в этом месте твердую жесткую медь
ОСТОРОЖНО
Если в линии за подъемом предусмотрено падение, то
можно сделать еще один подъем. Если же в линии за
падением следует подъем, еще одно падение не
допускается.
Подъем от 6 до 11 м: На линии всасывания требуется
дополнительный
маслоотделитель (S-образный).
Установить маслоотделитель как можно ближе к
срединной точке между головной секцией льдогенератора
и конденсаторным агрегатом CVD. Наборы S-образных
отделителей можно заказать в фирме Manitowoc
(см.таблицу ниже).
ПОДЪЕМ 6М ИЛИ БОЛЬШЕ.
ТРЕБУЕТСЯ ДОПОЛНИТЕЛЬНЫЙ
ОТДЕЛИТЕЛЬ
ПОДЪЕМ 6М ИЛИ МЕНЬШЕ.
ДОПОЛНИТЕЛЬНЫХ
ОТДЕЛИТЕЛЕЙ НЕ ТРЕБУЕТСЯ
Модель
Номер S-образного
маслоотделителя
Размер
трубопровода
SV1751
SV1759
Q1400C K00166 19.1
мм
(3/4 дюйма)
SV1760
S-образный маслоотделитель Manitowoc
