Инструкция по эксплуатации Makita LS0714L
Страница 24
24

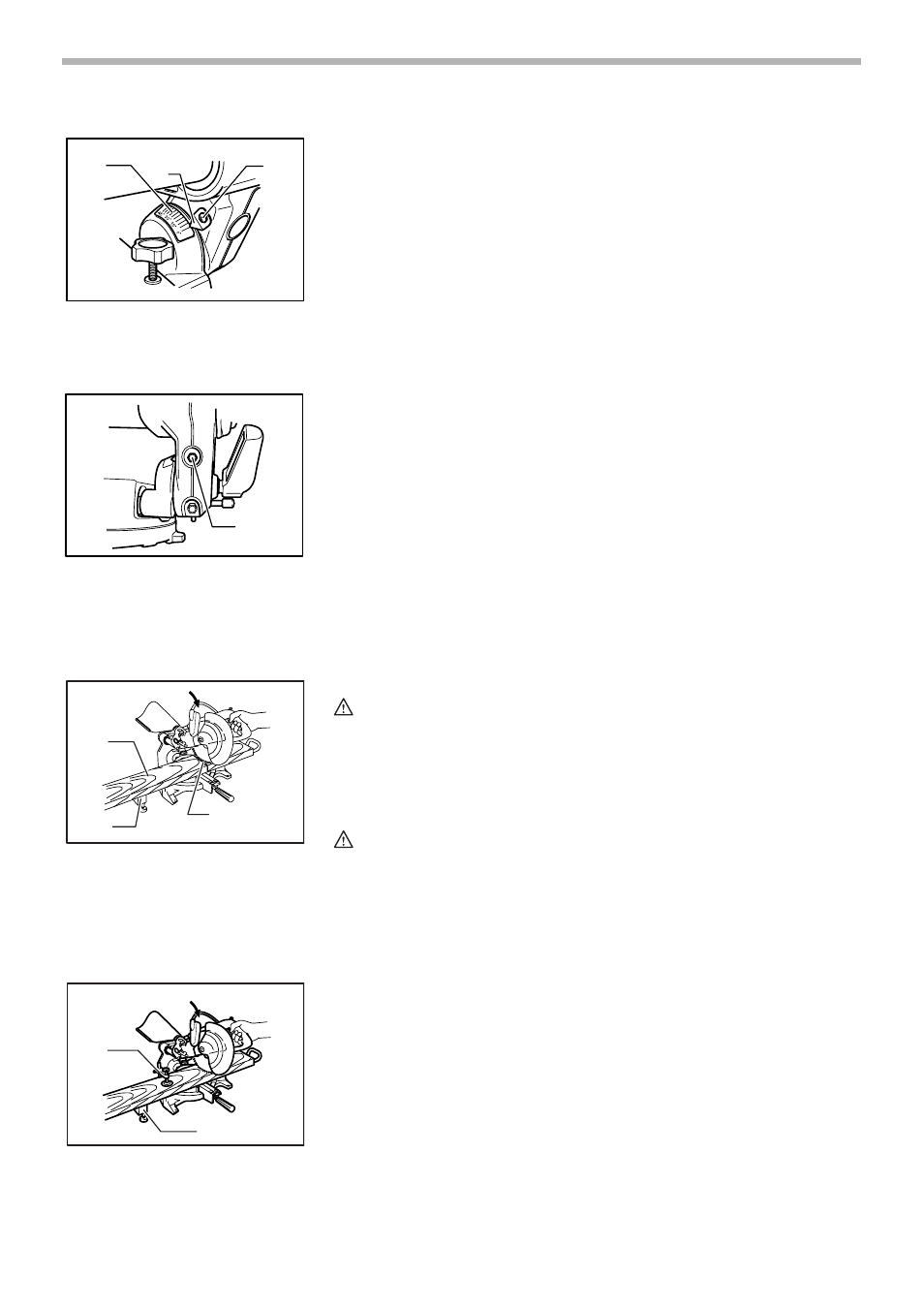

Убедитесь, что стрелка на кронштейне указывает на 0° на
шкале угла скоса на держателе кронштейна. Если стрелка не
указывает на 0°, ослабьте винт крепления стрелки и
отрегулируйте стрелку, чтобы она указывала на 0°.
(2)
Угол скоса в 45°
Производите регулировку угла скоса в 45° только после
регулировки угла скоса в 0°. Для регулировки угла скоса влево
на 45°, ослабьте рычаг и наклоните диск полностью влево.
Убедитесь, что стрелка на кронштейне указывает на 45° на
шкале угла скоса на держателе кронштейна. Если стрелка не
указывает на 45°, поворачивайте болт регулировки угла скоса
в 45° (верхний болт) с правой стороны кронштейна, пока
стрелка не будет указывать на 45°.
Регулировка положения лазерной линии
Только для модели LS0714FL, LS0714L
ПРЕДУПРЕЖДЕНИЕ:
•
Так как при регулировке положения лазерной линии штекер
инструмента остается в розетке, соблюдайте особую осторожность,
чтобы не включить инструмент. Непреднамеренное нажатие
триггерного переключателя приведет к неожиданному включению
инструмента и травме.
ПРЕДУПРЕЖДЕНИЕ:
•
Никогда не подставляйте глаза непосредственно под лазерный луч.
Прямой лазерный луч приводит к травмам глаз.
•
Никогда не подвергайте инструмент ударам или толчкам. Удар или
толчок приводит к смещению положения лазерной линии,
повреждению излучающей части лазерного луча или сокращению
срока службы инструмента.
1. Шкала угла скоса
2. Стрелка
3. Винт
1
2
3
003944
1. Регулировочный болт угла скоса
влево на 45 градусов
1
003945
1. Обрабатываемая деталь
2. Линия отреза
3. Крепежный блок
(дополнительная
принадлежность)
1. Вертикальные тиски
2. Крепежный блок
(дополнительная
принадлежность)
1
2
3
005701
1
2
005702
