Инструкция по эксплуатации Makita LS0714L
Страница 23
23
Полностью опустите рукоятку и закрепите ее в нижнем положении,
надавив на стопорный штифт. Установите прямой угол диска по
отношению к стороне направляющей линейки с помощью
треугольной линейки, угольника и т.д. Затем крепко затяните
шестигранные болты на направляющей линейке по порядку с
правой стороны.
Убедитесь, что стрелка указывает на 0° на шкале угла резки. Если
стрелка не указывает на 0°, ослабьте винт крепления стрелки и
отрегулируйте стрелку, чтобы она указывала на 0°.
2.
Угол скоса
(1)
Угол скоса в 0°
Подвиньте каретку к направляющей линейке и затяните два
зажимных винта крепления каретки. Полностью опустите
рукоятку и закрепите ее в нижнем положении, надавив на
стопорный штифт. Ослабьте рычаг в нижней части
инструмента.
Поверните регулировочный болт угла скоса в 0° (нижний болт)
на правой стороне кронштейна на два или три оборота против
часовой стрелки, чтобы наклонить диск вправо.
Тщательно установите прямой угол диска по отношению к
верхней поверхности поворотного основания с помощью
треугольной линейки, угольника и т.д., повернув болт
регулировки угла скоса в 0° по часовой стрелке. Затем крепко
затяните рычаг.

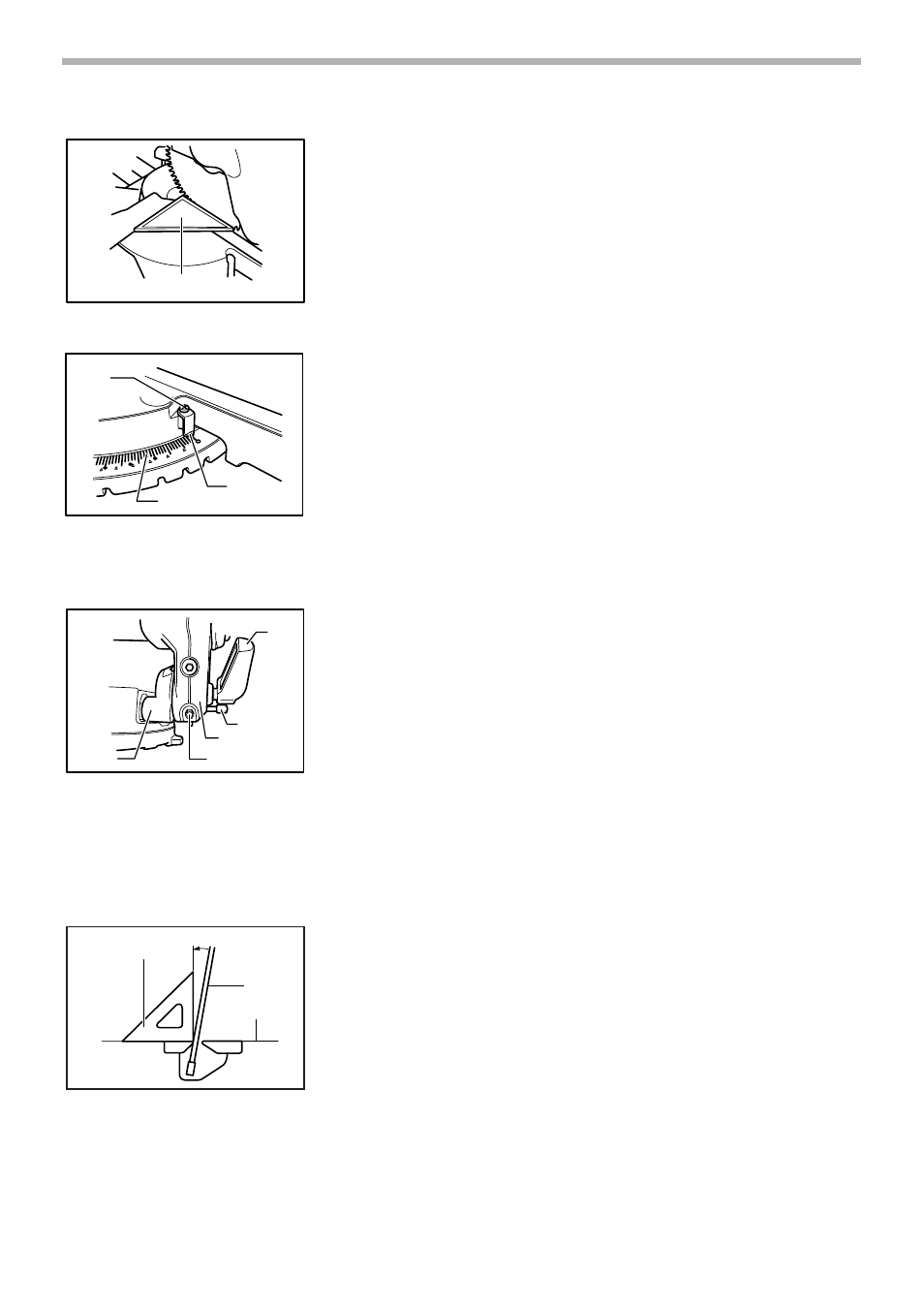

1. Треугольная линейка
1
002209
1. Винт
2. Шкала угла резки
3. Стрелка
1
2
3
003942
1. Рычаг
2. Держатель кронштейна
3. Регулировочный болт угла скоса
в 0 градусов
4. Кронштейн
5. Кнопка освобождения
1
2
3
4
5
003943
1. Треугольная линейка
2. Пильный диск
3. Верхняя поверхность
поворотного основания
1
2
3
001819
