Инструкция по эксплуатации Makita LS0714L
Страница 17
17

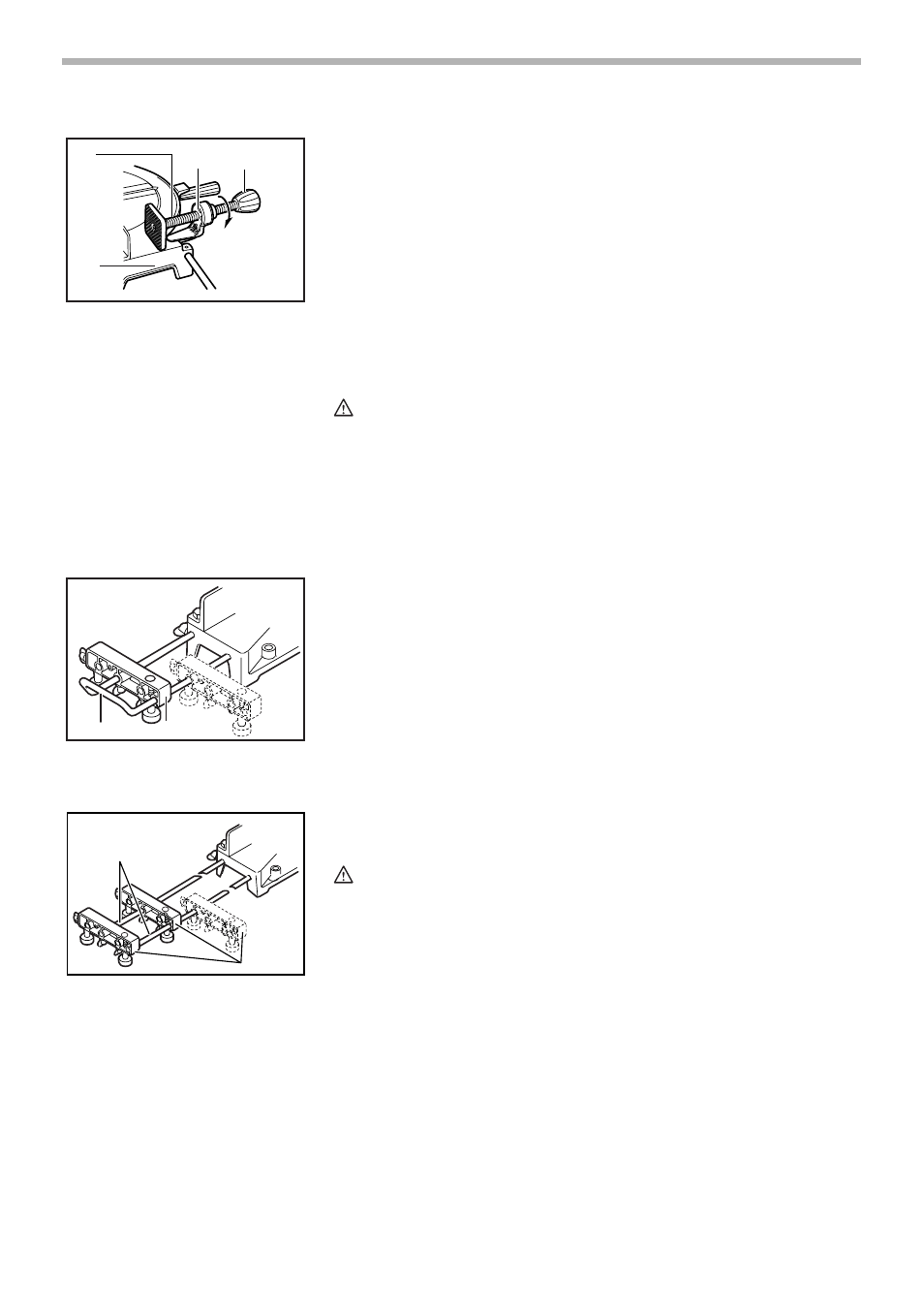

Горизонтальные тиски (дополнительная принадлежность)
Горизонтальные тиски можно установить с левой стороны основания.
Повернув ручку тисков против часовой стрелки, можно ослабить винт и
быстро вставлять или вынимать вал тисков. При повороте ручки тисков
по часовой стрелке винт остается в закрученном положении. Чтобы
взяться за обрабатываемую деталь, немного поверните ручку тисков по
часовой стрелке, пока выступ не достигнет самого верхнего положения,
затем крепко затяните ее. Если к ручке тисков приложить усилие или
потянуть за нее при повороте по часовой стрелке, выступ может
зафиксироваться под углом. В этом случае, поворачивайте ручку тисков
назад против часовой стрелки, пока винт не освободится, перед тем, как
снова повернуть ее немного по часовой стрелке.
Максимальная ширина обрабатываемой детали, которую можно
закрепить с помощью горизонтальных тисков, составляет 120 мм.
ПРЕДУПРЕЖДЕНИЕ:
•
Беритесь за обрабатываемую деталь только в том случае, когда
выступ находится в самом верхнем положении. Несоблюдение
данного требования может привести к недостаточному креплению
обрабатываемой детали. Это может привести к отскоку
обрабатываемой детали, повреждению диска или потере
управления, в результате чего можно получить ЛИЧНУЮ ТРАВМУ.
Держатели и крепежный блок (дополнительная
принадлежность)
Держатели и крепежный блок можно устанавливать на любой из двух
сторон в качестве удобного средства горизонтальной поддержки
обрабатываемых деталей. Установите их в соответствии с рисунком.
Затем крепко затяните винты, чтобы закрепить держатели и крепежный
блок.
При резке длинных обрабатываемых деталей, используйте блок
держателей со стержнями (дополнительная принадлежность). Он состоит
из двух крепежных блоков и двух стержней 12.
ПРЕДУПРЕЖДЕНИЕ:
•
Всегда поддерживайте длинные обрабатываемые детали на том же
уровне, что и верхняя поверхность поворотного основания, для
обеспечения точности распилов и предотвращения опасной потери
контроля над инструментом.
1. Ручка тисков
2. Защита
3. Вал тисков
4. Основание
1
2
3
4
001807
1. Держатель
2. Крепежный блок
1
2
002247
1. Крепежный блок
2. Стержень 12
2
1
002246
