Инструкция по эксплуатации Makita LS0714L
Страница 16
16
Крепление обрабатываемой детали
ПРЕДУПРЕЖДЕНИЕ:
•
Очень
важно
всегда
правильно
и
крепко
закреплять
обрабатываемую деталь с помощью тисков. Несоблюдение данного
требования может привести к повреждению инструмента и/или
обрабатываемой детали. ТАКЖЕ ВОЗМОЖНО ПОЛУЧЕНИЕ
ЛИЧНЫХ ТРАВМ. Также, после завершения резки, НЕ поднимайте
диск, пока он не остановится полностью.
ПРЕДУПРЕЖДЕНИЕ:
•
При резке длинных обрабатываемых деталей, используйте опоры
такой же высоты, как и уровень верхней поверхности поворотного
основания. Не полагайтесь исключительно на вертикальные тиски и/
или на горизонтальные тиски при креплении обрабатываемой
детали.
Тонкий материал подвержен прогибам. Обеспечьте поддержку
обрабатываемой детали по всей ее длине во избежание
защемления диска и возможного ОТСКОКА.
Вертикальные тиски
Вертикальные тиски можно устанавливать в двух положениях, на правой
или на левой стороне направляющей линейки или на крепежном блоке
(дополнительная принадлежность). Вставьте стержень тисков в
отверстие в направляющей линейке или крепежном блоке и затяните
винт, чтобы закрепить стержень тисков.
Расположите кронштейн тисков в соответствии с толщиной и формой
обрабатываемой детали и закрепите кронштейн тисков, затянув винт.
Если винт крепления кронштейна тисков соприкасается с направляющей
линейкой, установите винт на противоположной стороне кронштейна
тисков. Убедитесь, что никакая часть инструмента не соприкасается с
тисками, когда рукоятка полностью опущена, или при перемещении
каретки по всей длине в обоих направлениях. Если какая-либо часть
касается тисков, отрегулируйте положение тисков.
Прислоните обрабатываемую деталь к направляющей линейке и
поворотному основанию. Расположите обрабатываемую деталь в
необходимом для распиливания положении и надежно закрепите ее,
затянув ручку тисков.
ПРЕДУПРЕЖДЕНИЕ:
•
Обрабатываемая деталь должна быть крепко закреплена по
отношению к поворотному основанию и направляющей линейке с
помощью тисков при выполнении всех видов работ.

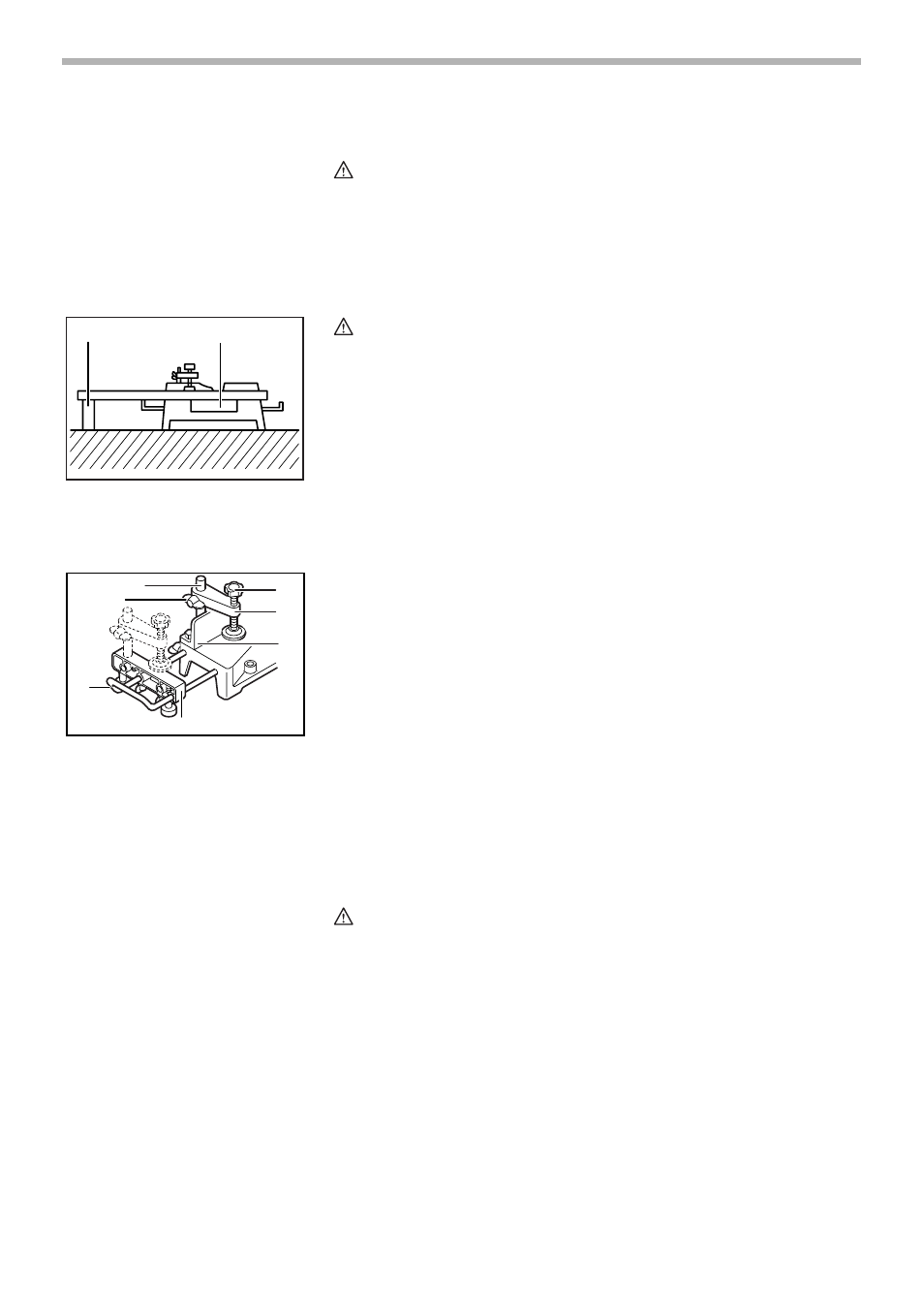

1. Опора
2. Поворотное основание
1
2
001549
1. Кронштейн тисков
2. Стержень тисков
3. Направляющая линейка
4. Держатель
5. Крепежный блок
6. Ручка тисков
7. Винт
2
7
4
5
3
1
6
002255
