Инструкция по эксплуатации Makita LF1000
Страница 26
26
4.
Освобождение головки инструмента из полностью опущенного
положения
Удерживая рукоятку, вытяните стопорный штифт в направлении
стрелки A, поверните ее под углом в 90° в направлении стрелки B с
вытянутым штифтом, затем медленно поднимите рукоятку.
5.

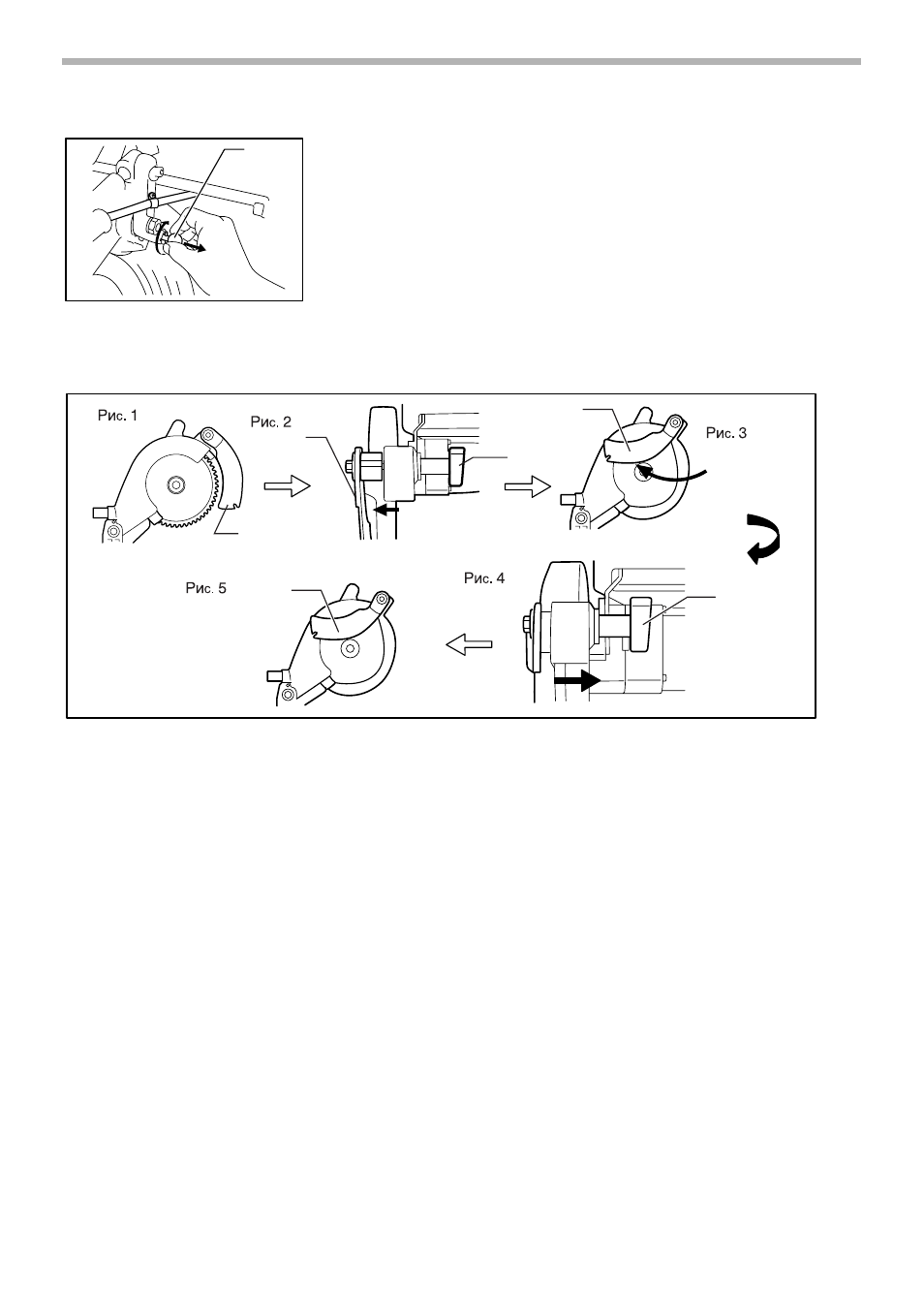

Изменение положения расклинивающего ножа
Положение расклинивающего ножа (Рис. 1) следует изменить
следующим образом.
(1)
Ослабьте зажимную гайку и возьмитесь за нижний кожух диска
A (Рис. 2), удерживая его рукой за выступ.
(2)
Удерживая
нижний
кожух
диска A, потяните
за
расклинивающий нож, чтобы он поворачивался, и поверните
его в положение, указанное стрелкой (Рис. 3).
(3)
Удерживая расклинивающий нож в данном положении,
возвратите нижний кожух диска A в первоначальное
положение, и крепко затяните зажимной винт (Рис. 4, 5).
1. Стопорный штифт
1
B
A
006074
1. Расклинивающий нож
2. Зажимная гайка
1
2
1
2
1
1
006075
