23

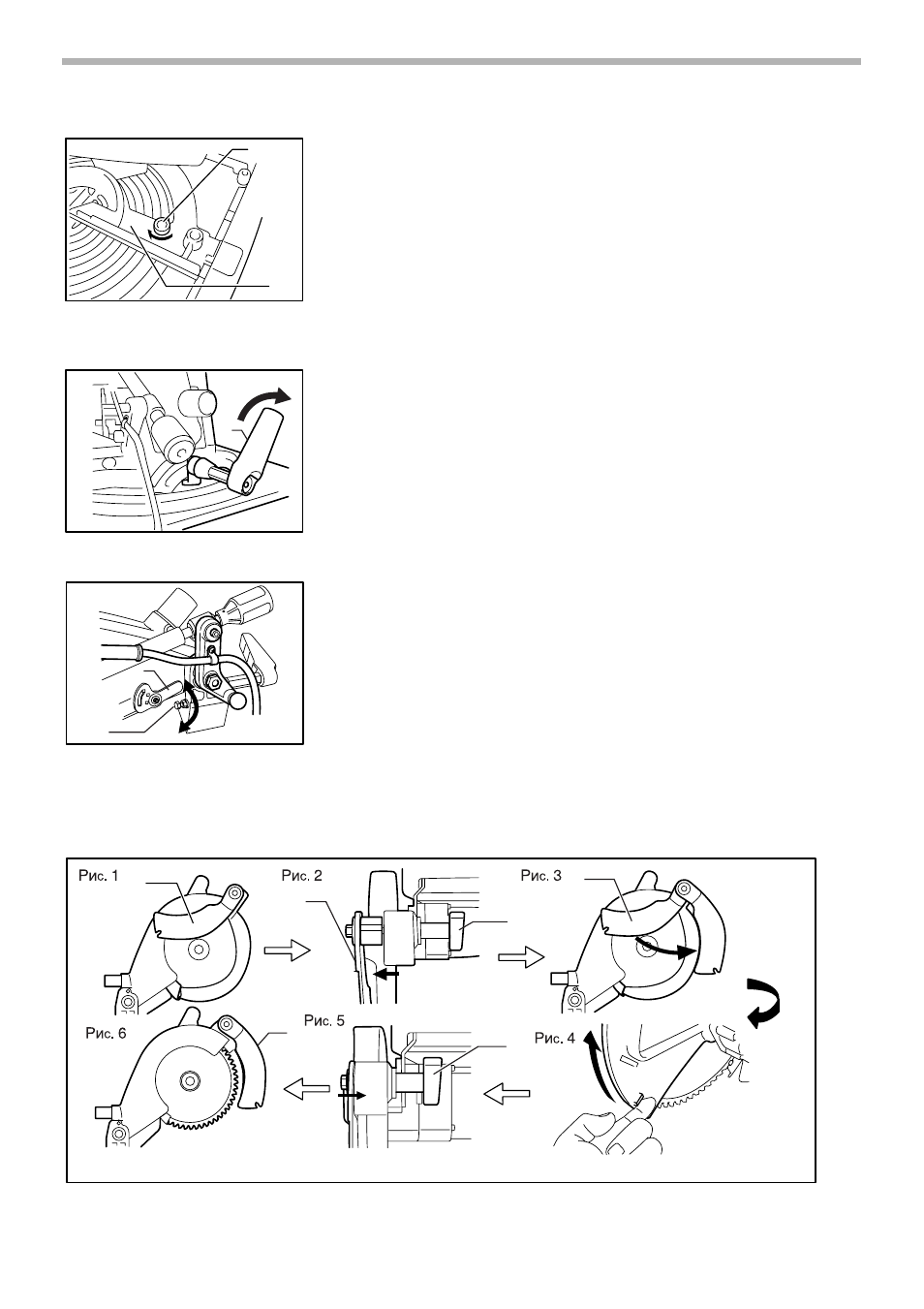

1.
Крепление поворотного стола
Чтобы закрепить поворотный стол, крепко затяните зажимной винт
на направляющей линейке под углом резки в 0°.
2.
Крепление головки инструмента
Закрепите головку инструмента, повернув рычаг в направлении
стрелки, показанной на рисунке.
3.
Разблокировка стопора нижнего ограничителя
Убедитесь, что край стопора нижнего ограничителя находится в
положении A на рисунке. Поверните край стопора нижнего
ограничителя против часовой стрелки в положение A, если он
находится в положении B.
4.
Изменение положения расклинивающего ножа
1. Зажимной винт
2. Направляющая линейка
1
2
006065
1. Рычаг
1
006066
1. Стопор нижнего ограничителя
2. Регулировочный болт
A
B
1
2
006067
1. Расклинивающий нож
2. Зажимная гайка
1
1
2
1
2
1
006068
