Инструкция по эксплуатации Makita LF1000
Страница 24
24
Положение (Рис. 1) необходимо изменить следующим образом.
(1)
Ослабьте зажимную гайку (Рис. 2).
(2)
Потяните и поверните расклинивающий нож в положение под
углом в 90° в направлении стрелки (Рис. 3). Затем слегка
надавите на него, чтобы он стал неподвижным в таком
положении.
(3)
Полностью поднимите нижний кожух диска A за выступ рукой,
надавливая на рычаг около рукоятки влево, и отпустите рычаг
около рукоятки (Рис. 4).
(4)
Надавите на расклинивающий нож в направлении стрелки (см.
Рис. 5), чтобы он выровнялся по отношению к пильному диску.
(5)
После надавливания на расклинивающий нож в направлении
стрелки, показанной на рисунке, отпустите нижний кожух диска
A.
(6)
После выравнивания расклинивающего ножа крепко затяните
зажимную гайку (см. Рис. 6)
5.

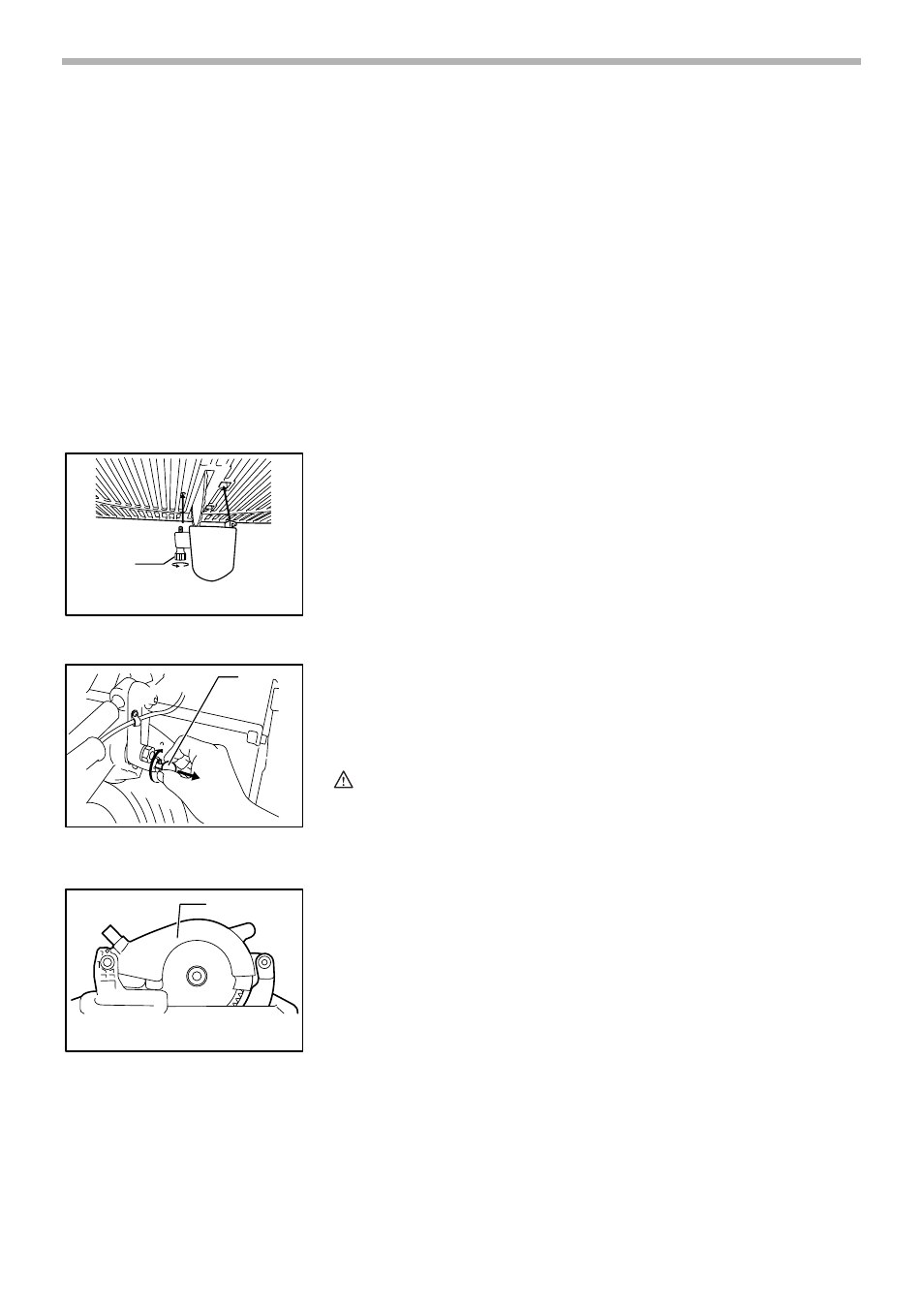

Снятие нижнего кожуха диска C
Снимите нижний кожух диска C со стола, открутив зажимной винт.
6.
Блокировка головки инструмента в полностью опущенном
положении
После установки расклинивающего ножа для режима настольной
пилы, потяните за стопор в направлении стрелки A и поверните его
на угол в 90° в направлении стрелки B с вытянутым стопором. Затем
опустите рукоятку, чтобы заблокировать головку инструмента.
ПРЕДУПРЕЖДЕНИЕ:
•
Если головку инструмента нельзя заблокировать в полностью
опущенном положении, поверните ручку регулировки глубины на
несколько оборотов по часовой стрелке.
•
Перед опрокидыванием инструмента всегда проверяйте, что
стопорный штифт надежно зафиксировал головку инструмента в
самом нижнем положении.
1. Зажимной винт
1
006072
1. Стопорный штифт
1. Головка пилы заблокирована в
полностью опущенном
положении
1
B
A
006069
1
006070
