Инструкция по эксплуатации Makita LF1000
Страница 16
16

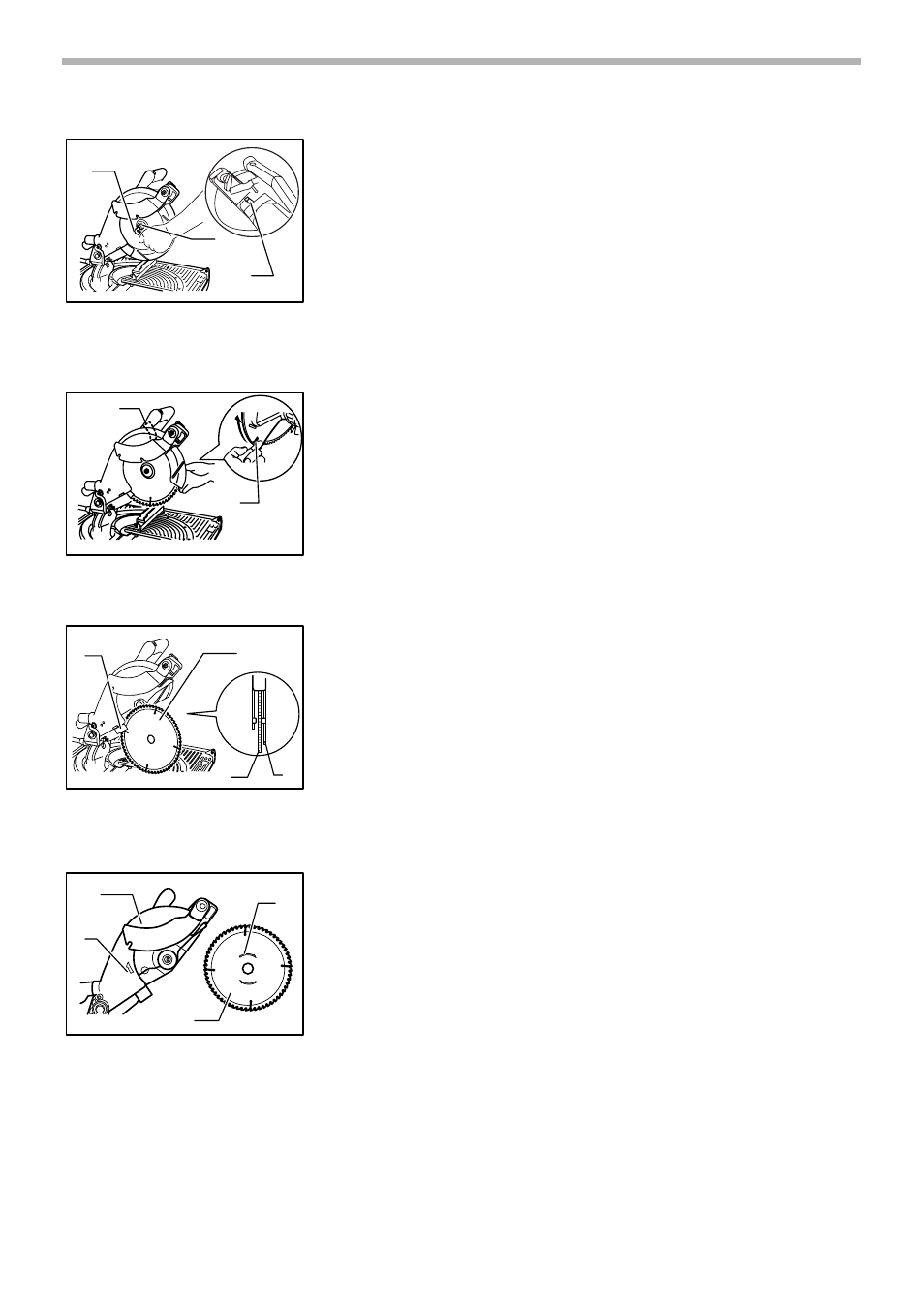

Нажмите на замок вала, чтобы заблокировать шпиндель, ослабьте
шестигранный болт, повернув его по часовой стрелке с помощью
торцового ключа.
Поднимите кожух диска A с помощью его подъемного рычага, надавливая
на рычаг около рукоятки влево. При поднятом кожухе A, снимите
шестигранный болт, внешний фланец и диск.
Для установки диска, осторожно наденьте его на шпиндель, следя за тем,
чтобы направление стрелки на поверхности диска совпадало с
направлением стрелки на корпусе диска. Установите внешний фланец и
шестигранный болт, затем с помощью торцового ключа крепко затяните
шестигранный болт (левого кручения) против часовой стрелки, нажимая
на замок вала.
ПРИМЕЧАНИЕ:
•
При установке пильного диска обязательно сначала вставьте его в
место между кожухом диска А, а затем поднимите его, чтобы
окончательно установить диск в кожухе диска B.
1. Торцовый ключ
2. Замок вала
3. Шестигранный болт
1
3
2
006045
1. Рычаг
2. Подъемный рычаг
1
2
006046
1. Пильный диск
2. Нижний кожух диска B
1. Кожух диска
2. Стрелка
3. Пильный диск
4. Стрелка
2
1
1
2
006047
2
1
4
3
006048
