27
завершена успешно»). При появлении сообщения об ошибке «Not
Finished» («Не выполнено») еще раз щелкните по кнопке
Run.

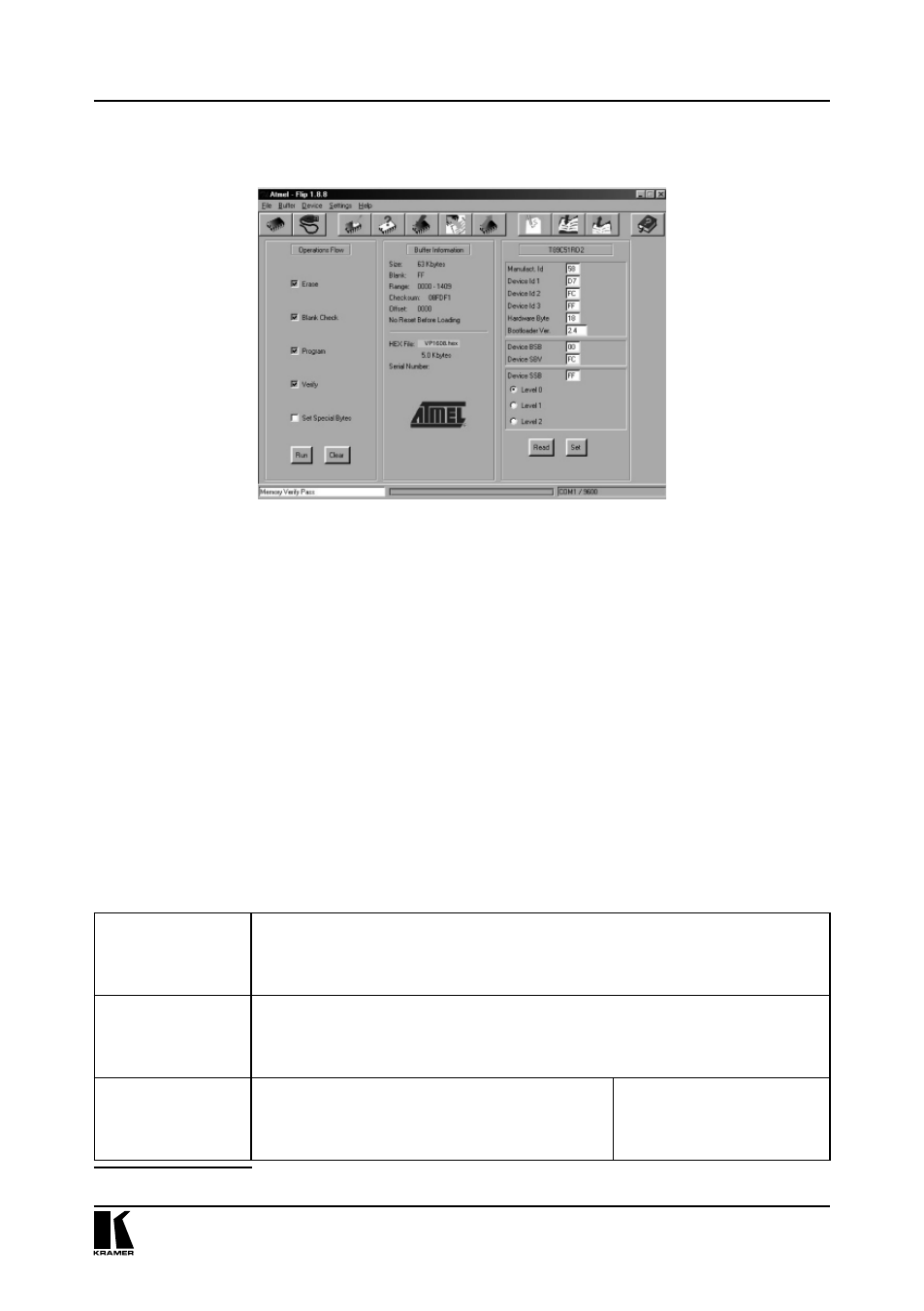

Рис. 21. Основное окно программы Atmel-Flip при успешном завершении загрузки
10. Закройте программу Atmel-Flip.
11. Отключите питание коммутатора VP-1608.
12. Выньте нуль-модемный адаптер из разъема RS-232 на задней панели
VP-1608.
13. Переведите оба переключателя Flash Program на дне прибора (рис. 3) в
положение, соответствующее нормальной работе прибора.
14. Включите питание VP-1608.
При инициализации номер новой версии микропрограммы будет отобра-
жен на семисегментном индикаторе передней панели.
10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В таблице 6 представлены технические характеристики коммутатора
1
.
Таблица 6. Технические характеристики VP-1608
Входы
16 тройных входов видеосигнала RGB (0,7 В, 75 Ом, разъемы BNC), 16
двойных входов для сигналов кадровой и строчной синхронизации (уровень
ТТЛ, разъемы BNC), 16 входов балансного стереофонического аудиосигнала
(уровень до 14 дБм, 33 кОм, съемные клеммные блоки)
Выходы
8 тройных выходов видеосигнала RGB (0,7 В, 75 Ом, разъемы BNC), 8 двой-
ных выходов для сигналов кадровой и строчной синхронизации (уровень
ТТЛ, 75 Ом, разъемы BNC), 8 выходов балансного стереофонического аудио-
сигнала (19 дБм, 50 Ом, съемные клеммные блоки)
Максимальный
размах выходного
сигнала
Видеосигнал: 2 В
Аудиосигнал: ±10 В (при
единичном усилении),
±20 В (при общем усилении
больше 2)
1
Технические характеристики могут быть изменены без уведомления.
Технические характеристики
