13
· соедините одноименные контакты A(+)-A(+) и B(–)-B(–) клеммных
блоков
· при использовании экранированной витой пары экран на стороне
одного из приборов (например, на RC-3000) следует подключить
к контакту общего провода G.
2. DIP-переключателями 1-3 задайте машинный номер VP-1608 в интер-
вале от 2 до 8 в соответствии с табл. 4. Не устанавливайте машинный
номер равным 1 (он используется ведущим прибором). Подключите
терминаторы (согласующие резисторы) на обоих концах линии: для
этого установите на VP-1608 переключатель DIP 4 в положение ON,
инструкции по включению терминатора на RC-3000 см. в руководстве
по эксплуатации этого прибора.

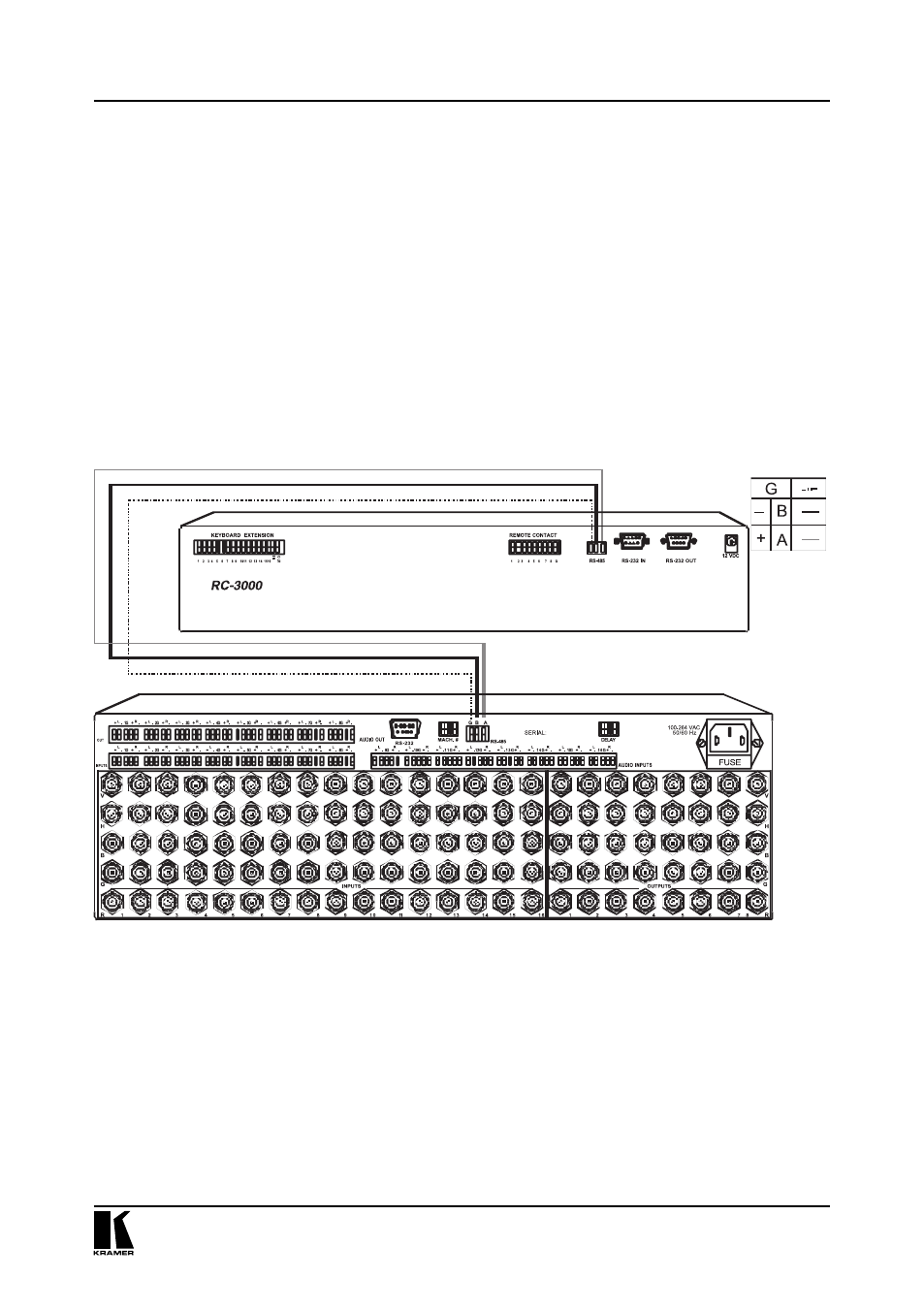

Рис. 10. Подключение управляющего устройства с интерфейсом RS-485
(например, панели RC-3000)
6.4 Установка машинного номера прибора
Машинный номер идентифицирует каждый отдельный прибор при под-
ключении нескольких VP-1608 к компьютеру или другому контроллеру с
последовательным интерфейсом. Машинный номер задается DIP-пере-
ключателями 1-3 согласно таблице 4. Если в системе только один прибор,
то его машинный номер должен быть равен 1 (см. рис. 1).
Разводка
разъема RS-485
Подключение VP-1608
