9 ОБНОВЛЕНИЕ МИКРОПРОГРАММЫ
Микропрограмма VP-1608 размещена во флэш-памяти, что позволяет
с минимальной затратой времени обновлять ее. Процесс обновления мик-
ропрограммы состоит из трех этапов:
· загрузка микропрограммы из Интернет (раздел 9.1)
· подключение компьютера к порту RS-232 коммутатора (раздел 9.2)
· загрузка микропрограммы в память (раздел 9.3).
9.1 Загрузка микропрограммы из сети Интернет
Необходимо получить файл с текущей версией микропрограммы. Для этого:
1. Зайдите на веб-сайт компании Kramer Electronics (www.kramerelectronics.
com) и загрузите файл FLIP_VP1608.zip из раздела «Technical Support/Control
software» («Техническая поддержка»), выбрав в списке прибор VP-1608.
2. Разверните архив FLIP_VP1608.zip в отдельную папку (например,
C:\Program Files\Kramer Flash).
3. Создайте на рабочем столе вашего компьютера ярлык к файлу «FLIP.EXE».
9.2 Подключение компьютера к порту RS-232
Для загрузки свежей версии микропрограммы в VP-1608:
1. Вставьте нуль-модемный адаптер в разъем DB9 RS-232 на задней
панели коммутатора VP-1608. Соедините адаптер и разъем последова-
тельного порта компьютера девятижильным кабелем с прямой развод-
кой (см. раздел 6.2).
2. Подключите VP-1608 к сети и включите питание.
3. Выполните подготовку прибора к программированию флэш-
памяти, манипулируя расположенными на его дне переключателями
Flash Program (рис. 13):
· установите переключатель Flash Program 1 в положение «Program»
· установите переключатель Flash Program 2 в положение «Reset»
· установите переключатель Flash Program 2 в положение «Normal».

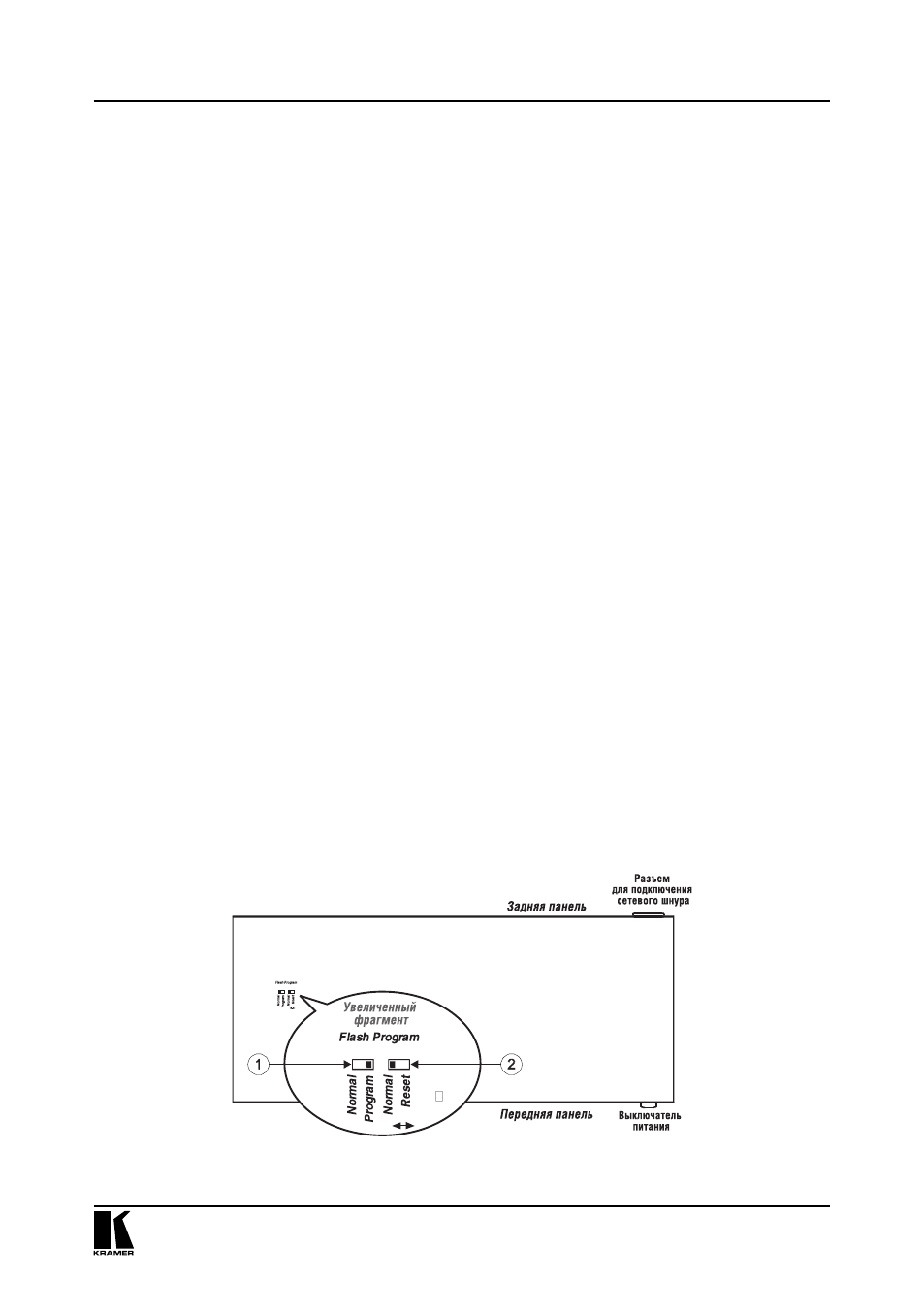

Рис. 13. Переключатели Flash Program, расположенные на дне VP-1608 и используемые
для обновления микропрограммы
