KRAMER ELECTRONICS, LTD. 12
6.2 Управление через интерфейс RS-232 (например, с
использованием компьютера)
Для подключения VP-1608 к компьютеру рекомендуется использовать
нуль-модемный адаптер, входящий в комплект поставки прибора. Если
подключается только один VP-1608, то его машинный номер должен быть
равен 1 (см. таблицу 4). Подключите нуль-модемный адаптер к разъему
DB9 RS-232 на задней панели VP-1608 и девятижильным кабелем с пря-
мой разводкой соедините его с разъемом последовательного порта ком-
пьютера.
Для подключения VP-1608 к компьютеру без использования нуль-модем-
ного адаптера соедините разъем последовательного порта компьютера
с разъемом DB9 RS-232 на задней панели VP-1608 в соответствии со схе-
мой на рис. 9 (показаны случаи использования на компьютере 9- и 25-кон-
тактного разъема). Максимальная длина кабеля RS-232 — 15 метров.

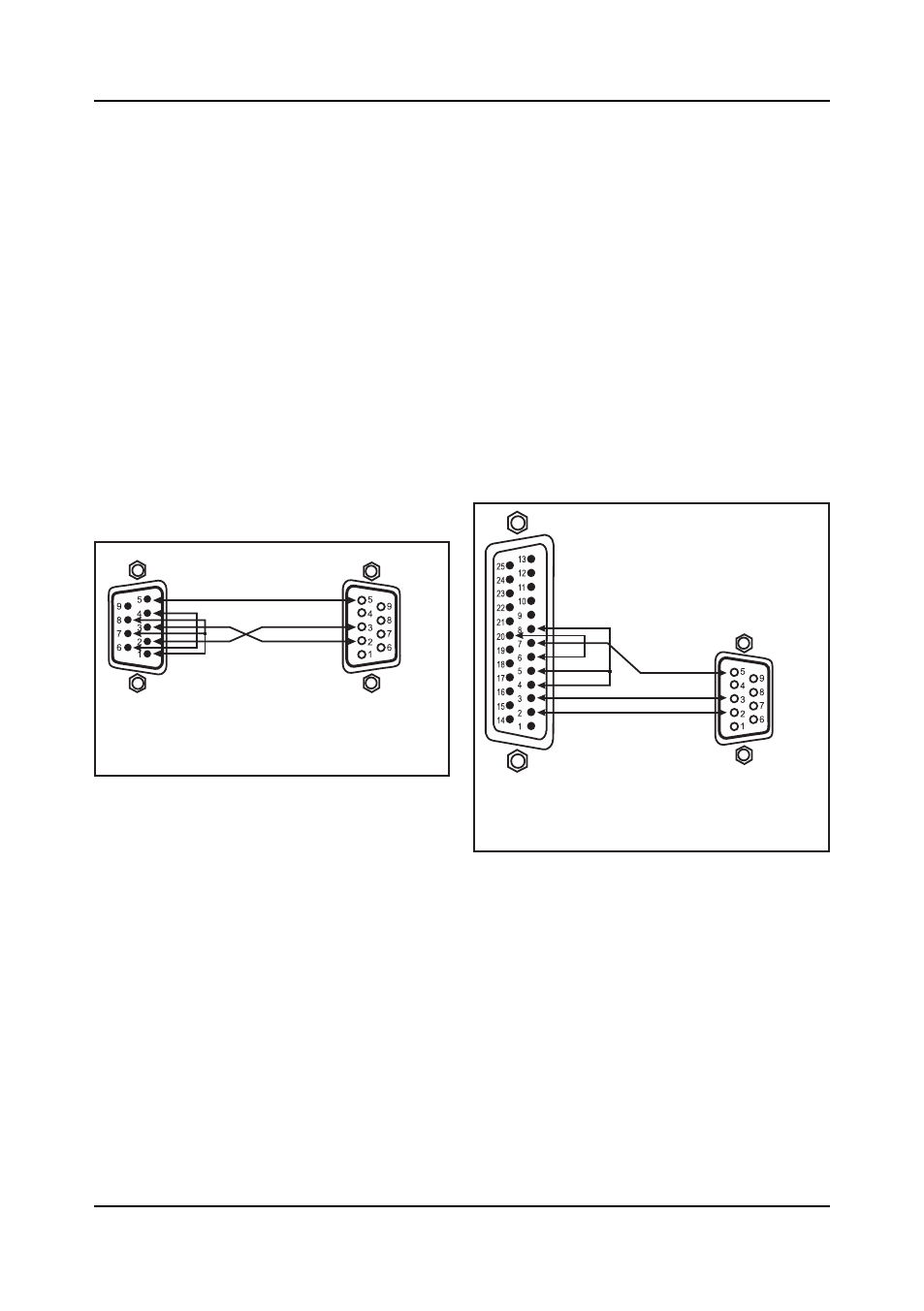

Рис. 9. Подключение компьютера без использования нуль-модемного адаптера
6.3 Подключение управляющего устройства с интерфейсом
RS-485
Коммутатором VP-1608 можно управлять от контроллера, подключен-
ного через интерфейс RS-485 и находящегося на расстоянии более 1 км.
В качестве контроллера может использоваться компьютер с соответству-
ющим адаптером или программируемая панель дистанционного управле-
ния Kramer RC-3000 (ранее выпускавшаяся под названием VS-3000).
Для подключения RC-3000 к VP-1608 (см. рис. 10):
1. Соедините линией связи клеммные блоки RS-485, расположенные на
задних панелях RC-3000 и VP-1608:
Контакт 7 — к контакту 5 (Земля)
Контакт 2 — к контакту 2
Контакт 3 — к контакту 3
Розетка DB25 (к РС)
Контакт 20 — на контакт 6
Контакты 8, 5, 4 объединить Вилка DB9 (к переключателю)
Если используется экранированный кабель, соедините экран
с контактом 7 (DB25) и 5 (DB9)
Если используется экранированный кабель,
соедините экран с контактом 5
Контакт 5 — к контакту 5 (Земля)
Контакт 3 — к контакту 2
Контакт 2 — к контакту 3
Розетка DB9 (к РС)
Контакт 4 — на контакт 6
Контакты 8, 7, 1 объединить Вилка DB9 (к переключателю)
Подключение VP-1608
