29
Подключение коммутатора и масштабатора для презентаций VP-725xl/VP-725xla

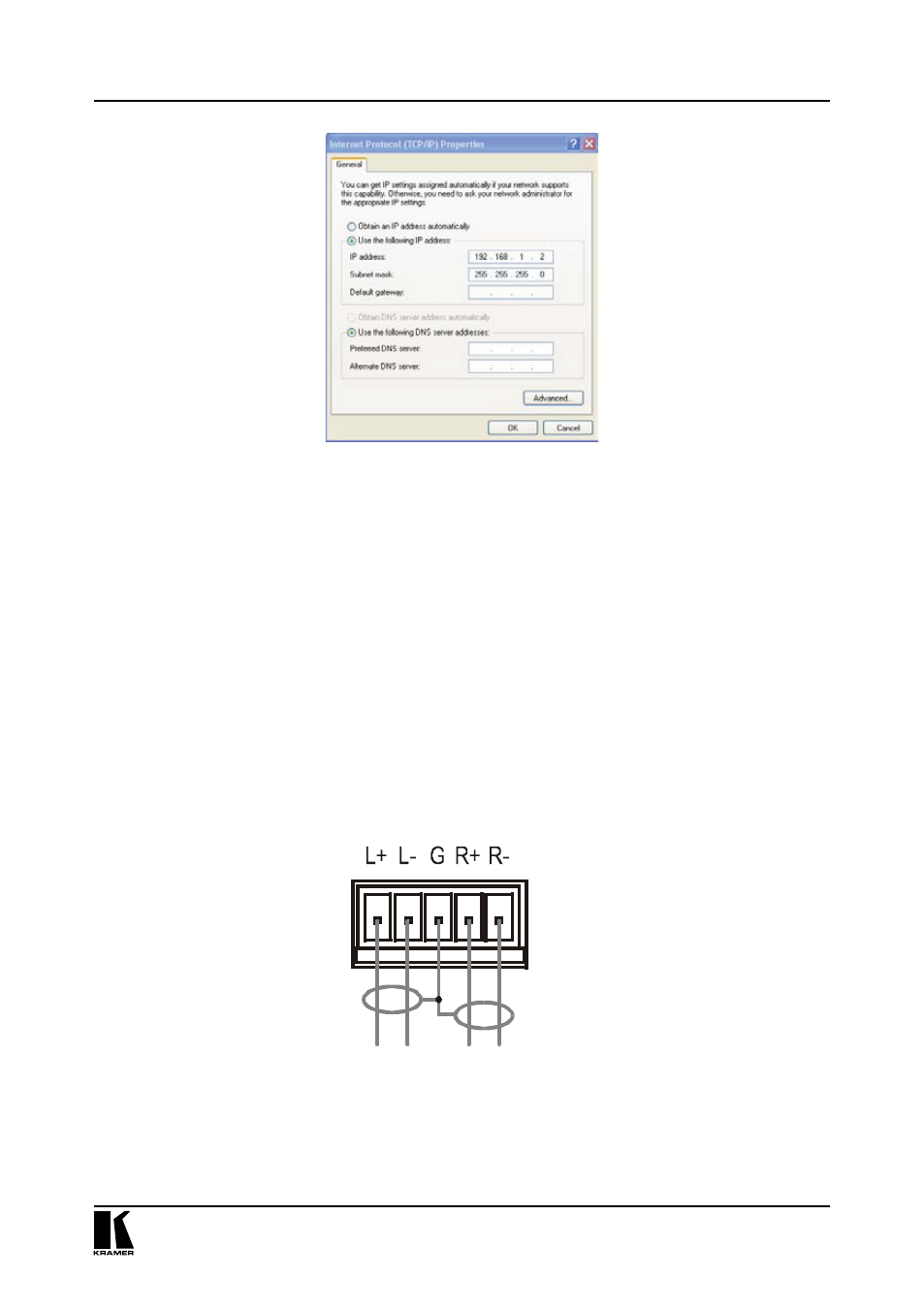

Рис. 9. Окно свойств интернет-протокола (TCP/IP)
7. Щелкните OK.
6.4.2 Подсоединение порта ETHERNET через сетевой концентратор
(прямой кабель)
Имеется возможность подсоединения порта Ethernet VP-725xl / VP-725xla к
порту Ethernet на сетевом концентраторе или маршрутизаторе посредством
прямого кабеля с разъемами RJ-45.
6.5 Подсоединение
балансного/небалансного
стереофонического звукового входа/выхода (только для
VP-725xla)
На рис. 10, рис. 11 и рис. 12 показан порядок подсоединения проводки к
балансным/небалансным входам и/или выходным соединениям:
Рис. 10. Подсоединение балансного стереофонического входа/выхода
