Подключение коммутатора и масштабатора для презентаций VP-725xl/VP-725xla
6.2 Распайка разъемов RGBS и RGsB
Таблица 5 определяет распайку входа сигналов RGBS и RGsB с
прогрессивной разверткой (режим отображения, в котором все строки
изображения отображаются в одном кадре (одном поле)) и чересстрочной
развертки (режим отображения, в котором кадр состоит из двух отдельных
полей, в первом из которых содержатся нечетные строки, а во втором —
четные строки):
Таблица 5. Распайка разъемов RGBS и RGsB
Вход
Цветовое
пространство
Распайка
VGA (HD-15)
RGsB
Красный — на контакт 1
Зеленый + синхронизация
— на контакт 2
Синий — на контакт 3
RGBS
Красный — контакт 1
Зеленый — на контакт 2
Синий — на контакт 3
Hs (H и V) — на контакт 13
Экран кабелей распаять на контакты 6, 7, 8 разъёма
YUV
YPbPr
Зеленый + синхронизация
— на разъём Y
Синий — на разъём Pb
Красный — разъём Pr
6.3
Управление VP-725xl / VP-725xla посредством RS-232
Имеется возможность управления устройством с помощью перекрестного
соединения RS-232 — например, от PC. Для подключения по методу A
или B необходим перекрестный кабель или нуль-модемный адаптер
соответственно. Если используется экранированный кабель, соедините
экран с контактом 5.
Метод A (см. рис. 6): Подсоедините 9-контактный порт RS-232 типа D-sub
на PC к 9-контактному порту RS-232 типа D-sub на устройстве с помощью
перекрестного кабеля (контакт 2 — на контакт 3, контакт 3 — на контакт
2, а контакт 5 — на контакт 5).
Примечание: Необходимость в подсоединении всех остальных контактов
отсутствует.

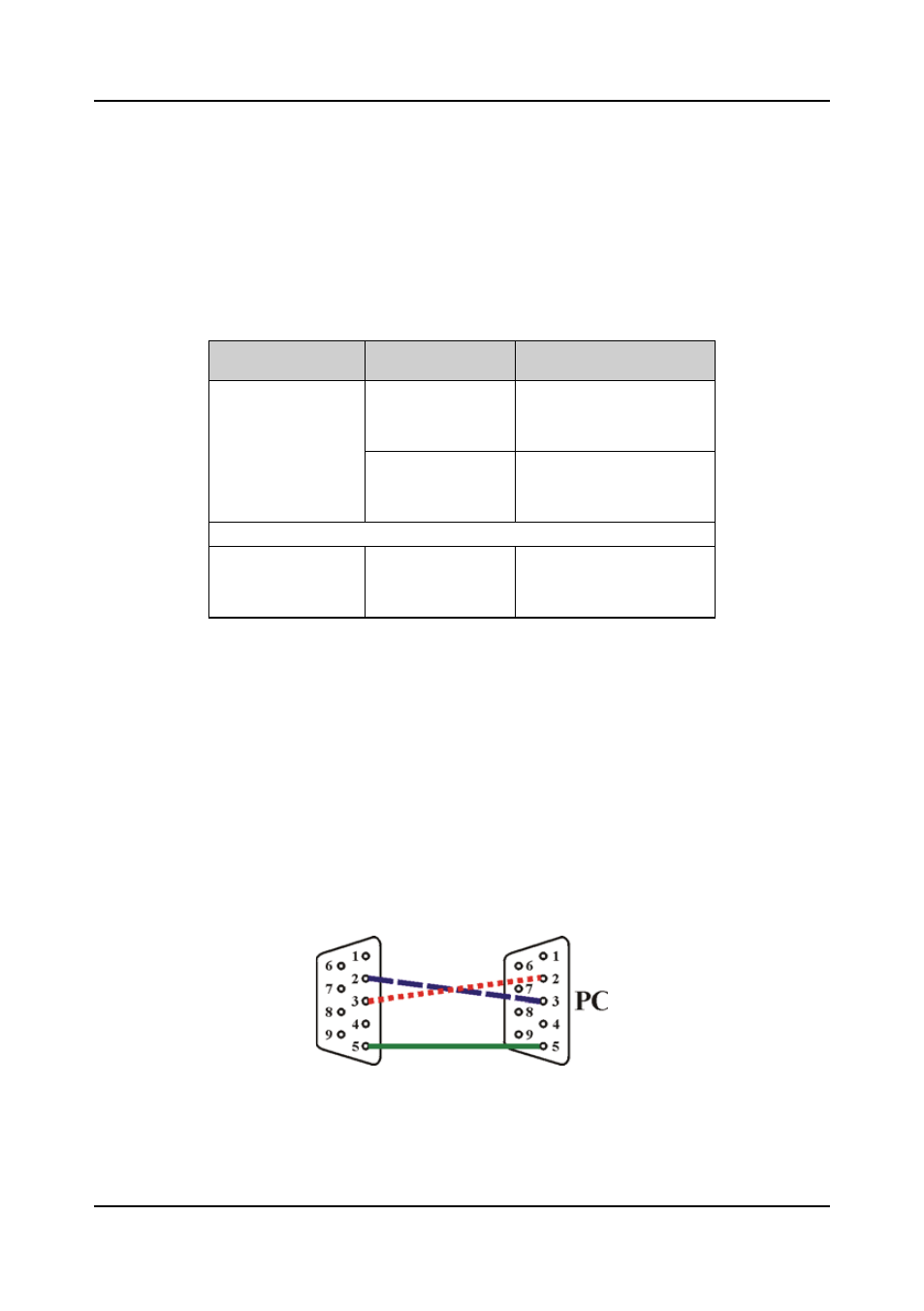

Рис. 6. Подсоединение RS-232 с помощью перекрестного кабеля
