27
Подключение коммутатора и масштабатора для презентаций VP-725xl/VP-725xla
Для данного устройства не требуется аппаратное управление потоком
данных. В тех редких случаях, когда контроллер нуждается в аппаратном
управлении потоком данных, следует соединить между собой контакты с
1-го по 7-й с 8-м, а контакт 4 — с контактом 6 со стороны контроллера.
Метод B (см. рис. 7): Подсоедините 9-контактный порт RS-232 типа D-sub
на устройстве с помощью прямого кабеля к нуль-модемному адаптеру
и подсоедините нуль-модемный адаптер к 9-контактному порту RS-232
типа D-sub на PC. В прямом кабеле обычно содержатся все 9 проводов
для полномасштабного соединения с разъемом типа D-sub. Поскольку
нуль-модемный адаптер (в котором заранее предусмотрены перемычки
для управления потоком данных, как это было описано выше для метода
A), требуется только соединить между собой контакты 2, 3 и 5. Решение
о том, подсоединять ли только 3 контакта или все 9, остается на Ваше
усмотрение.

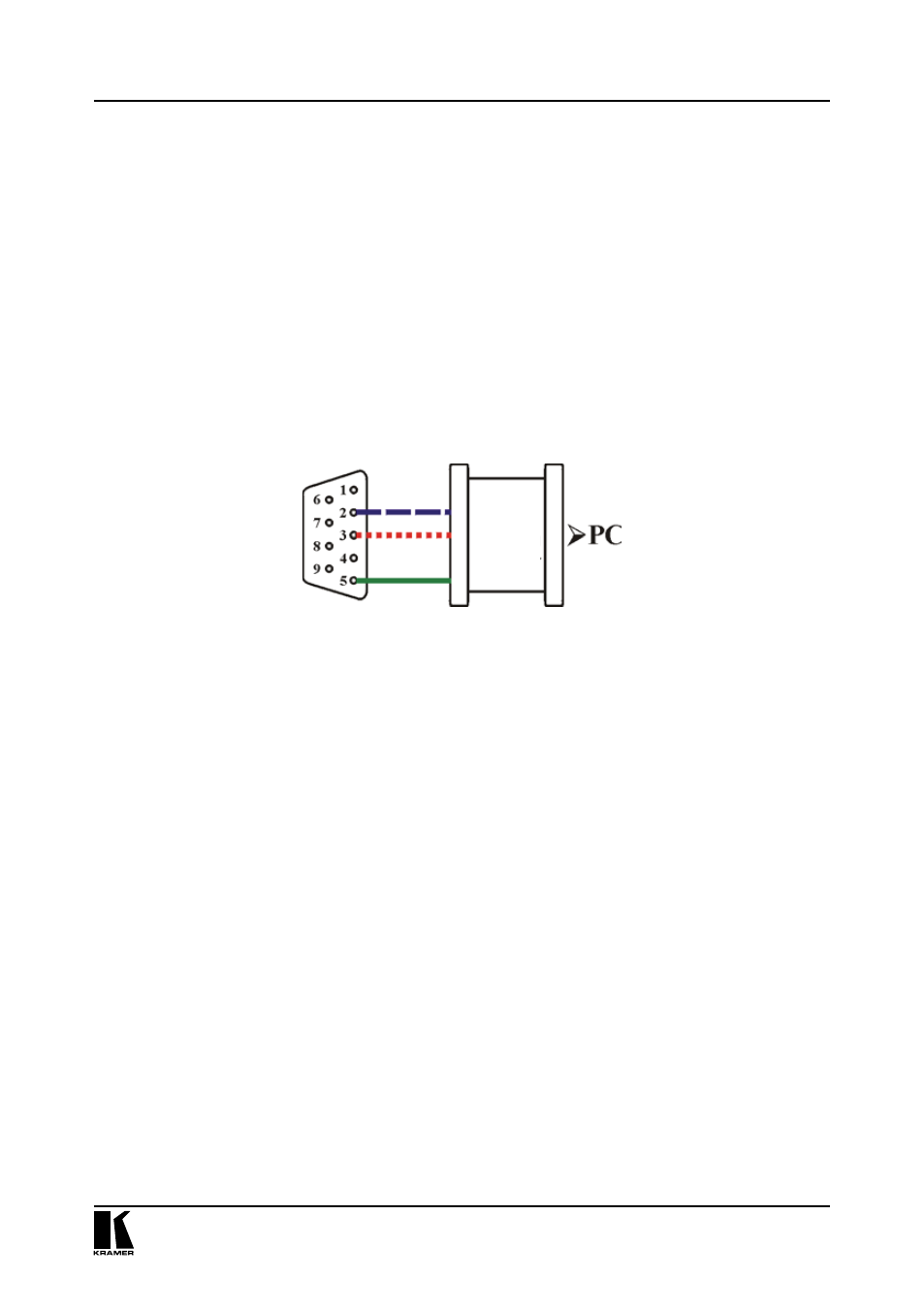

Рис. 7. Прямое подсоединение RS-232 с помощью нуль-модемного адаптера
6.4 Управление VP-725xl / VP-725xla посредством порта
Ethernet
Имеется возможность управления VP-725xl / VP-725xla посредством
Ethernet с помощью перекрестного кабеля (см. подраздел 6.4.1) для
непосредственного соединения с PC, либо с помощью прямого кабеля
(см. подраздел 6.4.2) для подсоединения через сетевой концентратор или
сетевой маршрутизатор.
Относительно настройки Ethernet см. подраздел 8.4.
Нуль-
модемный
адаптер
