9
Верхняя панель
Нижняя панель

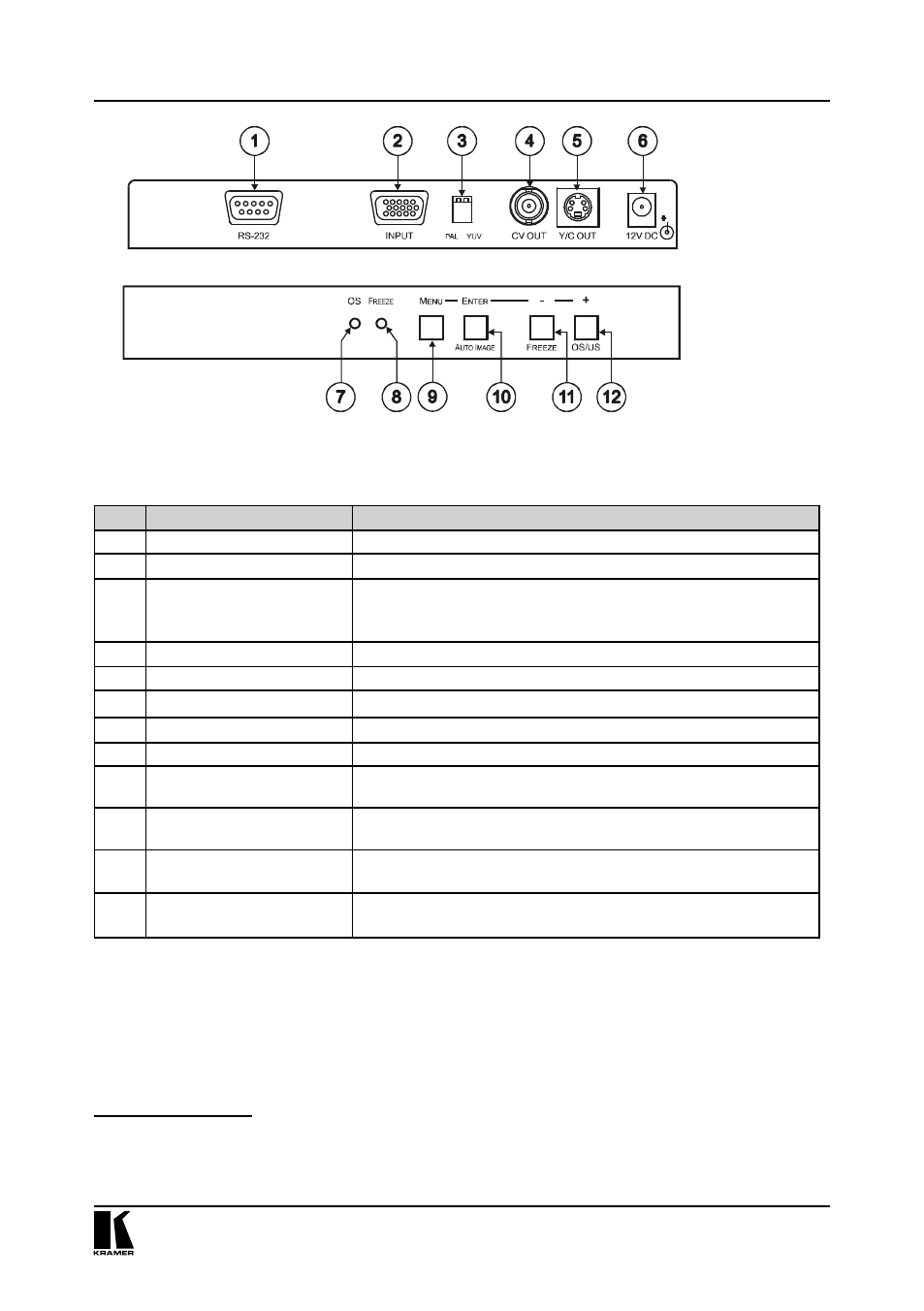

Рис. 4. Преобразователь развертки VP-504xl (верхняя и нижняя панель)
Таблица 2. Органы управления VP-504xl
№
Элемент
Назначение
1
Порт RS-232 (разъем DB 9F)
Подключение к ПК или удаленному контроллеру
2
Разъем HD15F INPUT
Подключение источника сигнала компьютерной графики или сигнала HD
3
DIP-переключатели PAL, YUV
Переключение стандартов видеосигнала (в положении ON — PAL,
OFF — NTSC) и цветового пространства (в положении ON — YUV, OFF
— RGB)
4
BNC-разъем CV OUT
Подключение приемника композитного видеосигнала
5
Разъем мини-DIN Y/C OUT
Подключение приемника сигнала s-Video
6
Разъем 12V DC
Подключение источника питания (постоянное напряжение 12 В)
7
Светодиод OS
Светится при растяжении развертки
1
8
Светодиод FREEZE.
Светится при нажатой кнопке FREEZE
9
Кнопка MENU
Нажать кнопку для входа в меню и изменения настроек преобразова-
теля развертки
10
Кнопка ENTER / AUTO IMAGE
2
Нажать ENTER для принятия настроек; нажать AUTO IMAGE для автома-
тического получения оптимального изображения на экране
11
Кнопка – / FREEZE
Нажать «–» для перехода вниз по меню; нажать FREEZE для стоп-кадра
и фиксации свойств. Отмена при повторном нажатии.
12
Кнопка + / OS/US
Нажать «+» для перехода вверх по меню; нажать OS/US для переключе-
ния режимов растяжения
1
и сжатия
3
развертки
1
Отображаемая картинка при правильной настройке больше размеров экрана (см. раздел 6.1.3)
2
У этой кнопки две функции. В режиме MENU ее функция согласуется с маркировкой над кнопкой. В режиме, от-
личном от MENU, преимущество имеет маркировка под кнопкой
3
Изображение меньше размеров экрана, вокруг изображения имеется пустое пространство (см. раздел 6.1.3)
