7
Преобразователь развертки VP-503xl/VP-504xl
4.1 Преобразователь развертки VP-503xl
Расположение органов управления и разъемов VP-503xl показано на
рис. 1 и 2, а их назначение описано в таблице 1.
Верхняя панель
Нижняя панель

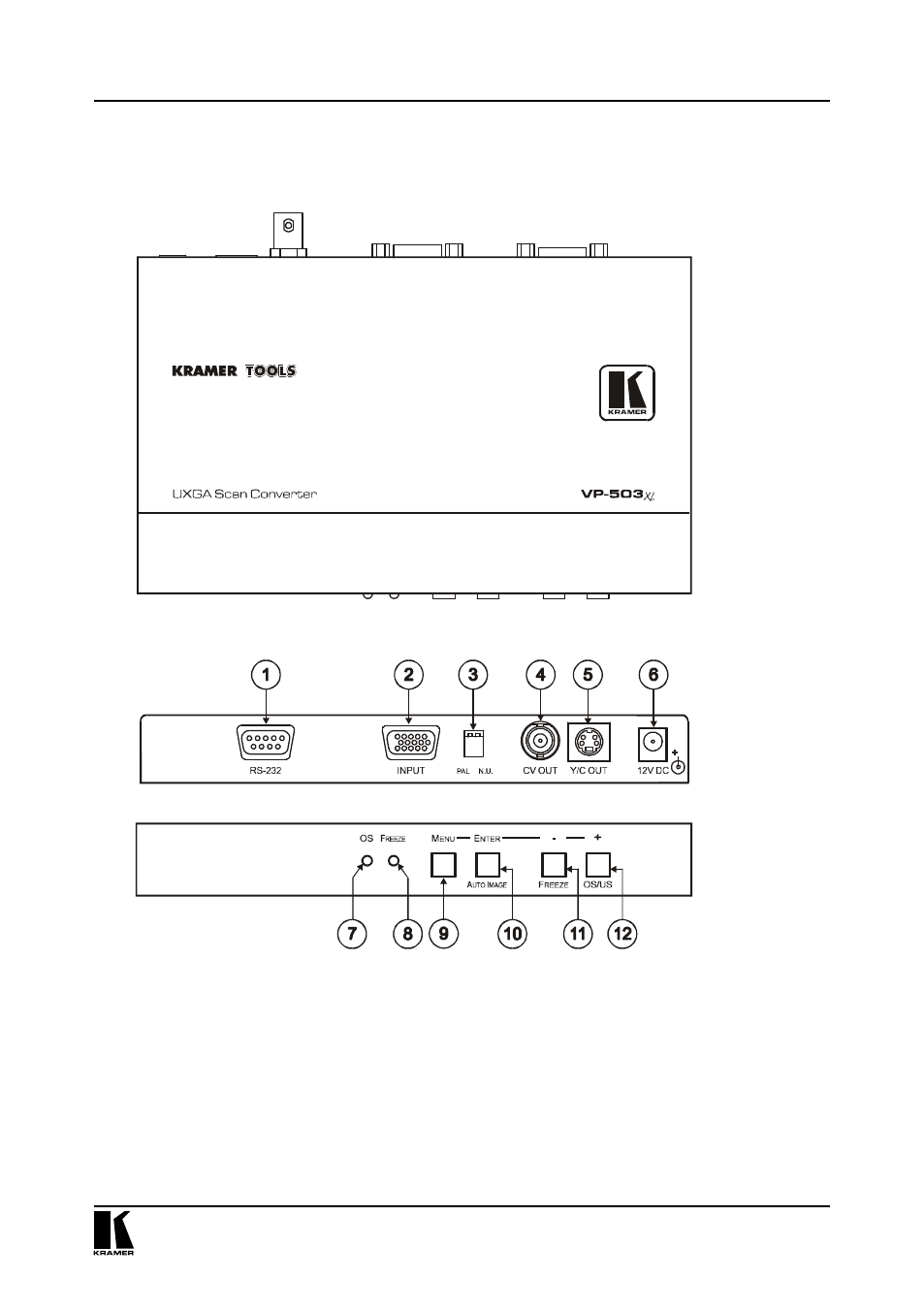

Рис. 1. Преобразователь развертки VP-503xl
Верхняя панель
Нижняя панель
Рис. 2. Преобразователь развертки VP-503xl (верхняя и нижняя панель)
