Страница 5
5

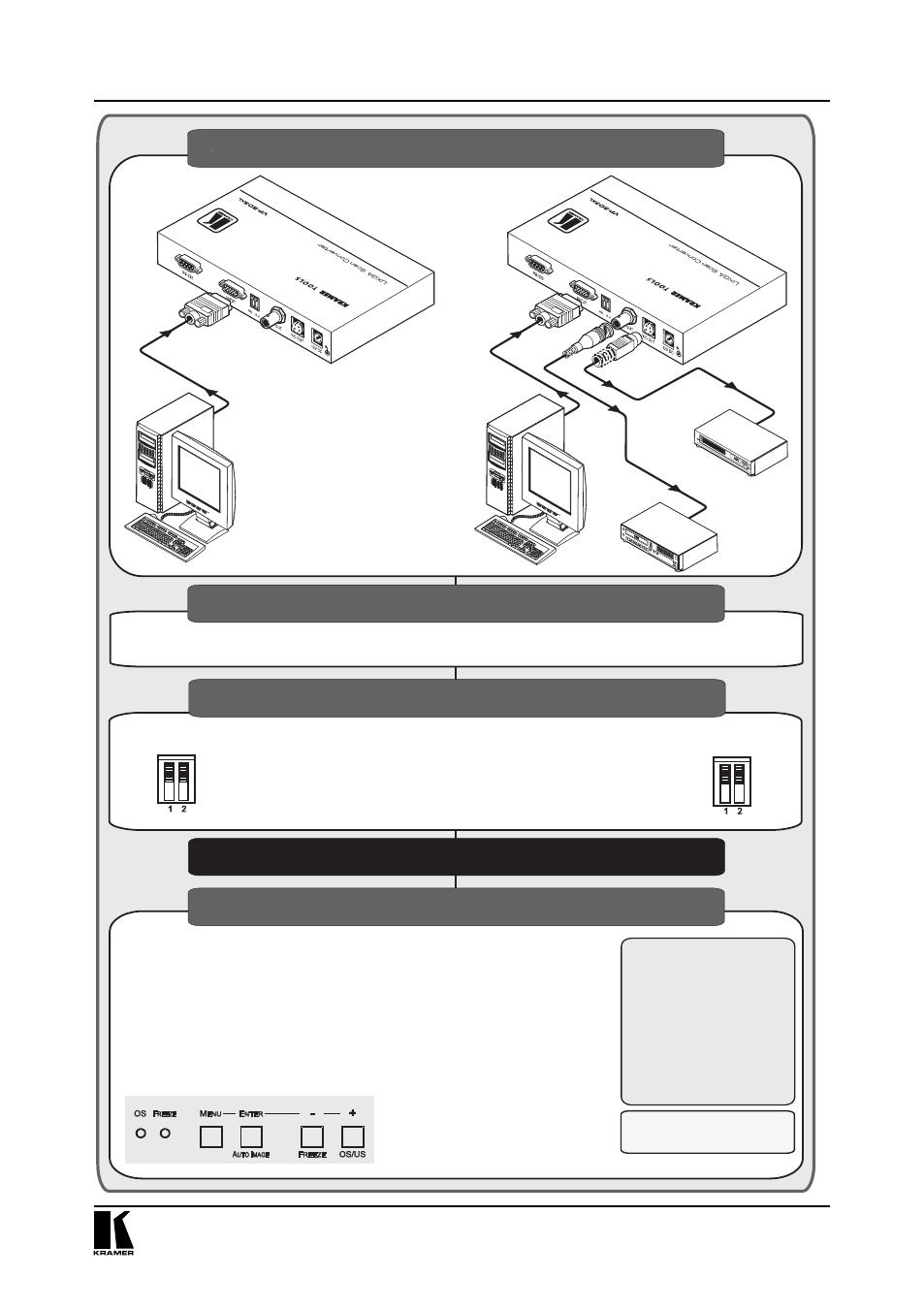

Быстрый запуск
Шаг 1. Подключение входов и выходов — см. раздел 5
Подключить
вход
Подключить
выходы
Видеомагнито-
фон s-Video
Источник компью-
терного графиче-
ского сигнала
Источник компьютер-
ного графического
сигнала
Композитный
видеомагни-
тофон
Шаг 2: Подключение порта управляющего устройства (см. раздел 5.1)
Подключить устройство управления к порту RS-232 (опционально)
Шаг 3. Установка DIP-переключателей (раздел 6.4)
VP-503xl
VP-504xl
PAL
PAL
N.U.
YUV
ON
ON
Установить стандарт видеосигнала: PAL — в поло-
жении ON, NTSC — в положении OFF
Установить цветовое пространство: YUV —в положе-
нии ON, RGB — в положении OFF
Шаг 4: Подключить электропитание
Шаг 5: Запустить аппаратуру — см. раздел 6
Использование кнопок быстрой настройки:
AUTO IMAGE — нажать для автоматического
улучшения качества изображения
FREEZE — нажать для получения стоп-
кадра. Для возобновления демонстрации
нажать еще раз.
OS/US — нажатие кнопки переключает режи-
мы растяжения/сжатия развертки
Использование кнопок меню:
MENU — нажать для отображения
экранного меню, возврата к предыду-
щему меню или выхода из меню
ENTER — нажать для сохранения из-
менений
«+» и «–» —- нажать для перемещения
по меню вверх и вниз
Управление через порт RS-232:
Используется управляющей программой
Kramer на базе Windows®
Пункты меню:
Pict
•
ure Setup - Настройка
изображения
TV Output Setup - Настро-
•
йка ТВ выхода
VGA Input Setup - Настро-
•
йка входа VGA
Zoom - Масштабирование
•
Advanced - Дополнительно
•
Informa
•
tion - Информация
Перед выходом из меню можно со-
хранить выполненные настройки
