KRAMER ELECTRONICS, LTD.
8
Преобразователь развертки VP-503xl/VP-504xl
Таблица 1. Органы управления VP-503xl
№
Элемент
Назначение
1
Порт RS-232 (разъем DB 9F) Подключение к ПК или удаленному контроллеру
2
Разъем входа HD15F INPUT
Подключение источника сигнала компьютерной графики
3
DIP-переключатель PAL
Переключение стандартов видеосигнала (в положении ON — PAL, OFF
— NTSC)
4
BNC-разъем CV OUT
Подключение приемника композитного видеосигнала
5
Разъем мини-DIN Y/C OUT
Подключение приемника сигнала s-Video
6
Разъем 12 В пост.тока
Подключение источника питания (постоянное напряжение 12 В)
7
Светодиод OS
Светится при растяжении развертки
1
8
Светодиод FREEZE.
Светится при нажатой кнопке FREEZE
9
Кнопка MENU
Нажать кнопку для входа в меню и изменения настроек преобразова-
теля развертки
10
Кнопка ENTER / AUTO
2
Нажать ENTER для принятия настроек; нажать AUTO IMAGE для автома-
тического получения оптимального изображения на экране
11
Кнопка – / FREEZE
2
Нажать «–» для перехода вниз по меню; нажать FREEZE для стоп-кадра
и фиксации свойств. Отмена при повторном нажатии.
12
Кнопка + / OS/US
2
Нажать «+» для перехода вверх по меню; нажать OS/US для переключе-
ния режимов растяжения
1
и сжатия
3
развертки
4.2 Преобразователь развертки VP-504xl
Расположение органов управления и разъемов VP-504xl показано на
рис. 3 и 4, а их назначение описано в таблице 2.
Верхняя панель
Нижняя панель

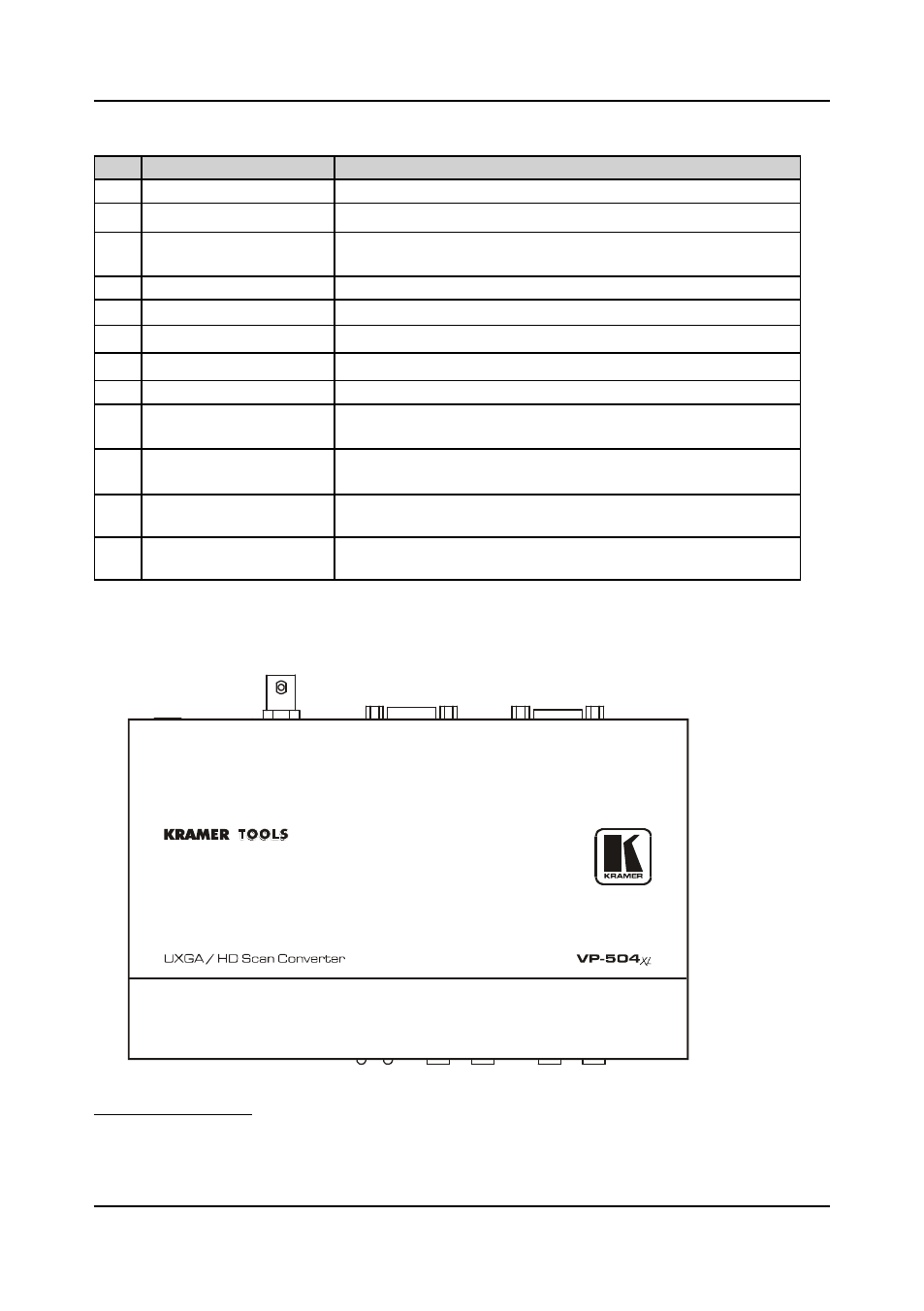

Рис. 3. Преобразователь развертки VP-504xl
1
Отображаемая картинка при правильной настройке больше размеров экрана (см. раздел 6.1.3)
2
У этой кнопки две функции. В режиме MENU ее функция согласуется с маркировкой над кнопкой. В режиме, от-
личном от MENU, преимущество имеет маркировка под кнопкой
3
Изображение меньше размеров экрана, вокруг изображения имеется пустое пространство (см. раздел 6.1.3)
