Элемент
управления
Назначение
6
Device
Network
Settings
Отображение и редактирование сетевых настроек прибора:
Флажок DHCP Mode. При установленном флажке порт Ethernet коммутатора
будет настроен на автоматическое получение IP-адреса от DHCP-сервера. При
снятом флажке коммутатору будет присвоен статический IP-адрес, который
необходимо вручную ввести в соответствующем окне.
IP-адрес: 32-разрядное двоичное число, идентифицирующее конфигурируе-
мый в данный момент порт Ethernet. Следует получить этот адрес у сетевого
администратора.
Subnet (подсеть): 32-разрядное двоичное число, в сочетании с IP-адресом
идентифицирующее сеть, в которую включен коммутатор. Следует получить у
сетевого администратора.
Gateway (шлюз): Узел сети, служащий входом в другую сеть или в Интернет
(имеет отношение только к режиму активной маршрутизации)
7
Кнопка Exit
Выход из менеджера конфигурации
8
Функци-
ональные
кнопки
Search: поиск сетевых устройств, подключенных к компьютеру, и отображение
их настроек
Config: запись параметров в прибор.
5.5.1 Установка и настройка виртуального последовательного порта
Если программа управления коммутатором не может работать с драйве-
ром Ethernet, то следует установить драйвер виртуального последователь-
ного порта Kramer:
1. Запустите программу «Virtual Serial Port Manager» (менеджер вирту-
ального последовательного порта). Откроется окно настройки про-
граммы (рис. 10).

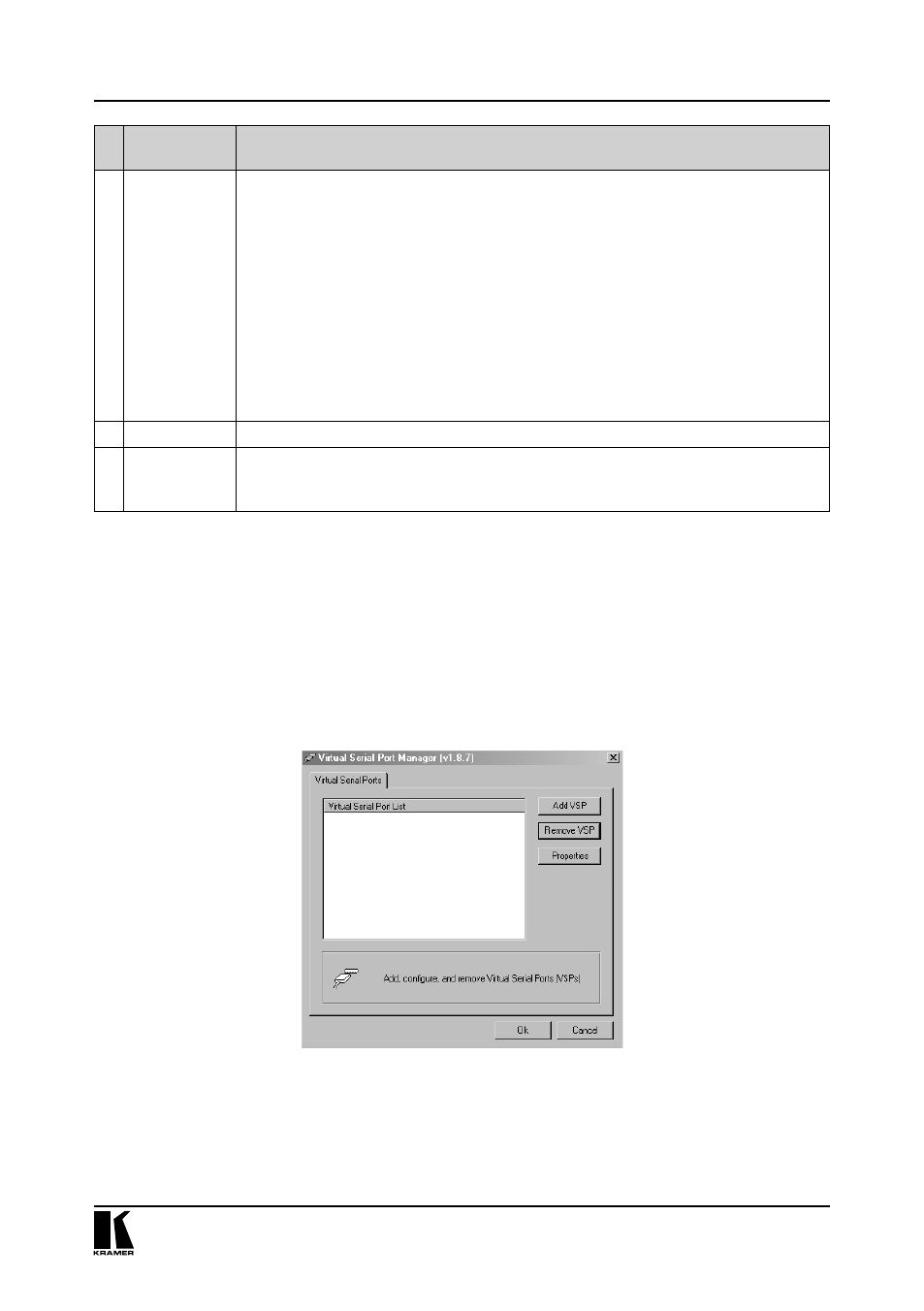

Рис. 10. Окно программы Virtual Serial Port Manager
2. Для добавления виртуального последовательного порта нажмите кнопку
Add VSP и введите IP-адрес и номер порта VP-311DVI (рис. 11).
