Инструкция по эксплуатации Kramer VP-311DVI
Страница 13
13
Таблица 5. Сетевой кабель
с разводкой крест-накрест
EIA/TIA 568A
Сторона 1
EIA/TIA 568A
Сторона 2
Кон-
такт
Цвет провода
Кон-
такт
Цвет провода
1
оранжевый с
белым
1
зеленый с бе-
лым
2
оранжевый
2
зеленый
3
зеленый с белым
3
оранжевый с
белым
4
синий
4
синий
5
синий с белым
5
синий с белым
6
зеленый
6
оранжевый
7
коричневый с
белым
7
коричневый с
белым
8
коричневый
8
коричневый
Пара 1 4 и 5
Пара 1 4 и 5
Пара 2 1 и 2
Пара 2 3 и 6
Пара 3 3 и 6
Пара 3 1 и 2
Пара 4 7 и 8
Пара 4 7 и 8
Этот тип подключения рекомендуется для определения установленного
на заводе-изготовителе IP-адреса VP-311DVI при его первоначальной
настройке.
После того, как подключение выполнено, необходимо настроить компьютер.
1. Щелкните правой кнопкой мыши по значку My Network Places (Сетевое
окружение) на рабочем столе Windows.
2. Из выпадающего меню выберите пункт Properties (Свойства).
3. Правой кнопкой мыши щелкните по пункту меню Local Area Connection
Properties (Подключение по локальной сети).
4. Из выпадающего меню выберите пункт Properties (Свойства). Появится
окно Local Area Connection Properties (Подключение по локальной
сети — свойства).
5. Выберите Internet Protocol (TCP/IP) [Протокол Интернета (TCP/IP)]
и щелкните по кнопке Properties (Свойства), см. рис. 7:
Подключение источников и приемников сигнала

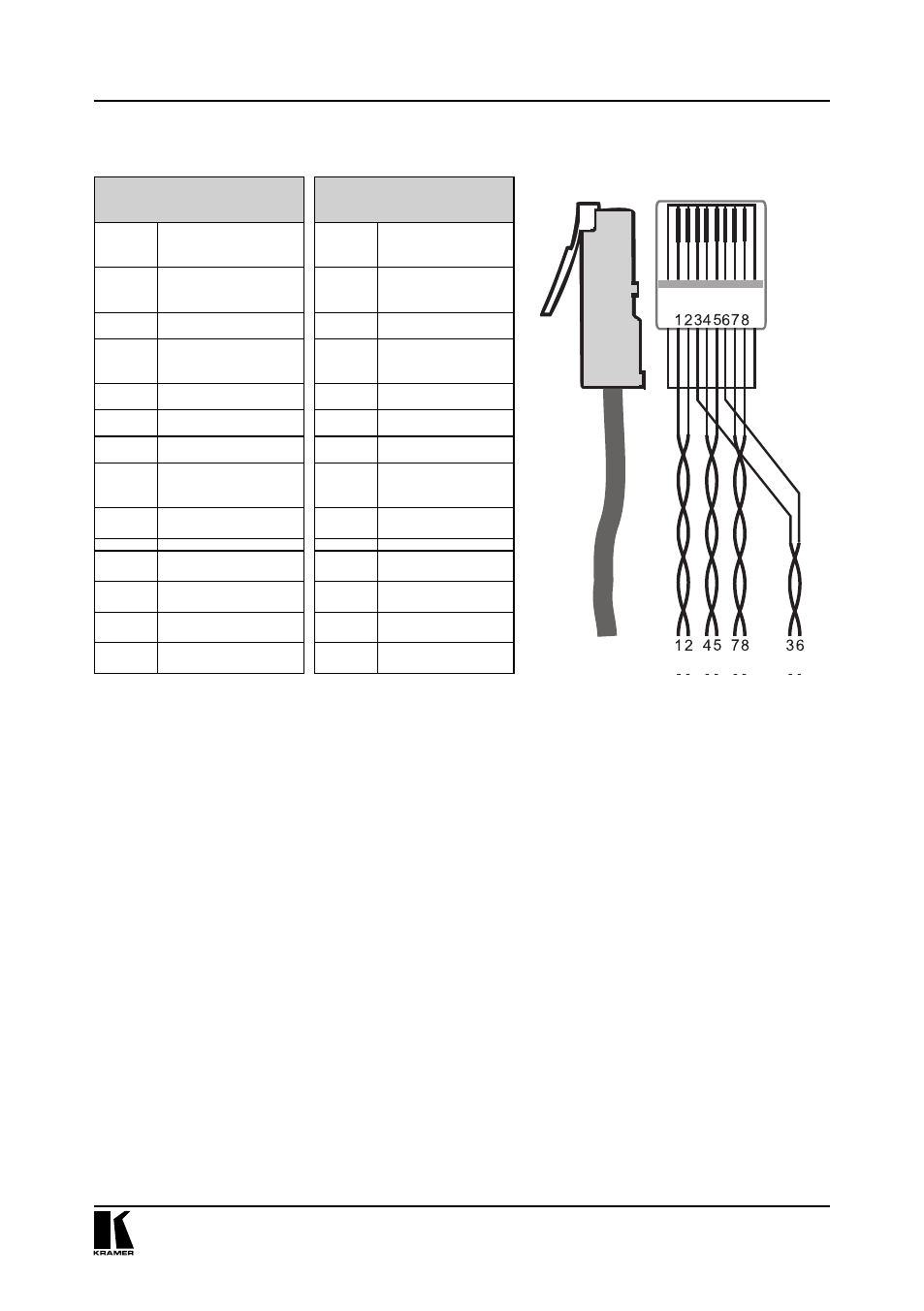

Рис. 6. Разводка кабеля
на разъем RJ-45
