KRAMER ELECTRONICS, LTD. 12
5.3 Управление коммутатором через интерфейс RS-232
(например, с использованием компьютера)
Для подключения VP-311DVI к компьютеру рекомендуется использовать
нуль-модемный адаптер, входящий в комплект поставки прибора. Вставьте
нуль-модемный адаптер в разъем DB9 RS-232 на задней панели коммута-
тора. Соедините адаптер и разъем последовательного порта компьютера
девятижильным кабелем с прямой разводкой.
Для подключения VP-311DVI к компьютеру без использования нуль-
модемного адаптера соедините разъем DB9 RS-232 на задней панели VP-
311DVI и разъем последовательного порта компьютера кабелем в соот-
ветствии со схемой на рис. 5.

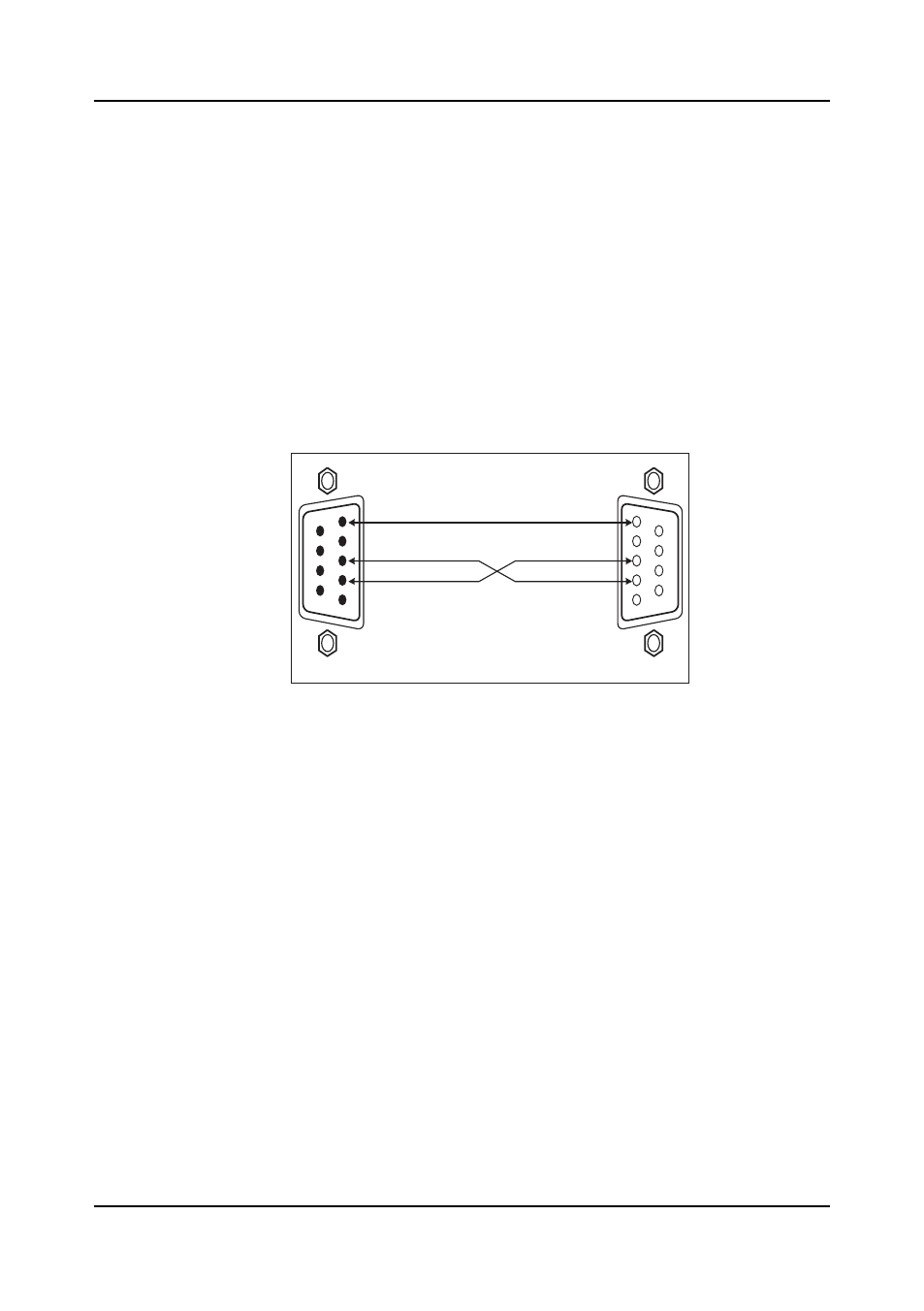

Рис. 5. Подключение компьютера без использования нуль-модемного адаптера
5.4 Управление коммутатором через сетевой интерфейс
ETHERNET
Для прямого подключения VP-311DVI к компьютеру используется скре-
щенный кабель (см. раздел 5.4.1), для подключения через сетевой кон-
центратор или маршрутизатор — кабель с прямой разводкой (см. раздел
5.4.2).
5.4.1 Прямое подключение к компьютеру
Порт ETHERNET VP-311DVI подключается к порту локальной сети (LAN)
компьютера кабелем с разъемами RJ-45 и разводкой крест-накрест (рис.
6 и табл. 5).
Подключение источников и приемников сигнала
5
4
3
2
1
9
8
7
6
5
4
3
2
1
9
8
7
6
Вывод 5 соединить с выводом 5 (общий провод)
Вывод 3 соединить с выводом 2
Вывод 2 соединить с выводом 3
Разъем DB9 (от компьютера) Разъем DB9 (к прибору)
При использовании экранированного кабеля соединить экран с выводом 5
