2 подключение кнопок дистанционного управления, 1 пример коммутации входов в автоматическом режиме – Инструкция по эксплуатации Kramer VP-311DVI
Страница 11
11
5.1.1 Пример коммутации входов в автоматическом режиме
В этом примере все DIP-переключатели 1-3 установлены в положение OFF.
Это означает, что вход IN 1 имеет высший приоритет, за ним в порядке
убывания приоритета идут входы IN 2 и IN 3. DIP-переключатель 4 установ-
лен в положение ON, что соответствует автоматическому режиму работы
коммутатора.
Если сигнал подан на все три входа, то можно, например, нажатием кнопки
2 в группе INPUT SELECTOR подключить на выход сигнал со входа 2. Этот
сигнал будет отображаться плазменным дисплеем.
Если сигнал DVI на входе IN 2 пропадет, то коммутатор автоматически
подаст на выход сигнал со входа с наивысшим приоритетом, то есть со
входа IN 1. В случае отсутствия или пропадания сигнала на нем на выход
будет автоматически подан сигнал со входа IN 3. Однако если сигнал на
входе IN 2 восстановится, то этот вход будет вновь подключен к выходу
коммутатора.
5.2 Подключение кнопок дистанционного управления
Кнопки дистанционного управления работают аналогично кнопкам выбора
входа на передней панели — с их помощью можно выбирать вход, сигнал
с которого будет передаваться на выход коммутатора. Для этого
1
доста-
точно кратковременно замкнуть соответствующий контакт клеммного
блока и контакт общего провода G (см. рис. 4). Следует иметь в виду, что
после размыкания этих контактов при работе в автоматическом режиме
VP-311DVI автоматически возвратится к состоянию, определяемому при-
оритетом входов и наличием сигнала на них.
Не замыкайте на общий провод более одного контакта
одновременно.

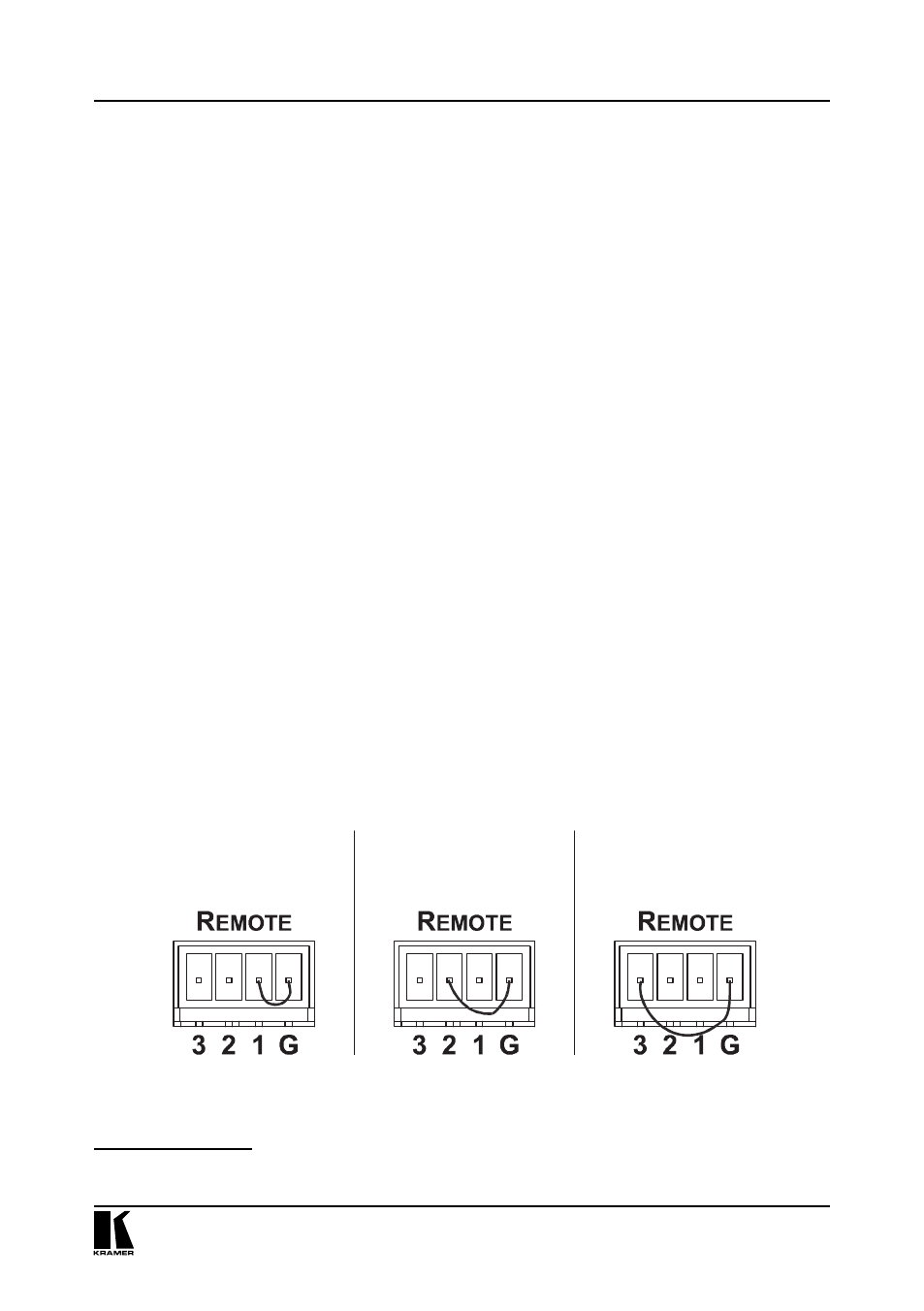

Рис. 4. Подключение ключей дистанционного управления
1
При работе в ручном режиме (DIP-переключатель 4 в положении OFF) коммутацию входов на выход
можно выполнять с помощью кнопок INPUT SELECT на передней панели.
Подключение источников и приемников сигнала
Для коммутации входа IN 1
на выход кратковременно
замкнуть контакты 1 и G
Для коммутации входа IN 2
на выход кратковременно
замкнуть контакты 2 и G
Для коммутации входа IN 3
на выход кратковременно
замкнуть контакты 3 и G
