Страница 9: Установка в стойку
9

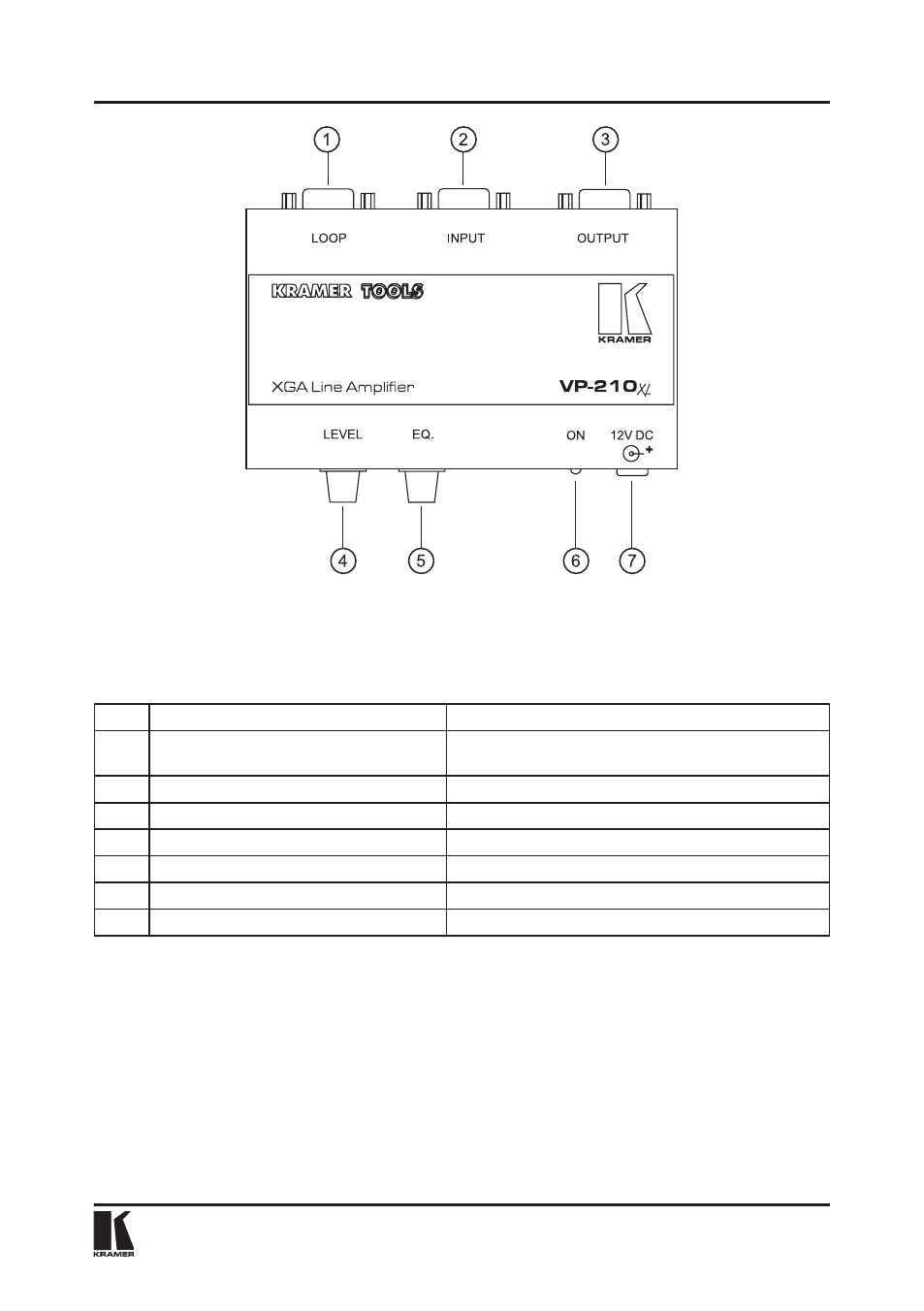

Рис. 1. Органы управления и разъемы, расположенные на передней
и задней панелях VP-210xl
Таблица 1. Органы управления и разъемы, расположенные на передней
и задней панелях VP-210xl
¹
Орган управления или разъем
Назначение
1
Разъем HD 15 LOOP
Проходной выход сигнала VGA/XGA на местный
монитор
2
Разъем HD-15 INPUT
Вход сигнала VGA/XGA.
3
Разъем HD-15 OUTPUT
Выход сигнала VGA/XGA на удаленный приемник
4
Регулятор LEVEL
Регулировка уровня выходного сигнала VGA/XGA
5
Регулятор EQ.
Регулировка компенсации АЧХ кабеля
6
Светодиод ON
Индикация включения питания
7
Разъем 12VDC
Подключение источника питания 12 В
5 УСТАНОВКА
5.1 Установка в стойку
Линейный усилитель VP-210xl может устанавливаться в стандартную 19-
дюймовую стойку EIA (1U èëè 3U). Для этого используются адаптеры, не
входящие в комплект поставки: RK-T1 формата 1U позволяет установить
до трех приборов, RK-T3 формата 3U — до восьми приборов.
Установка
